Escha AL-FVM12KUA4.5-0,5/M16 Zásuvka s přírubou, 8071691, piny: 5, 0.5 m, 1 ks

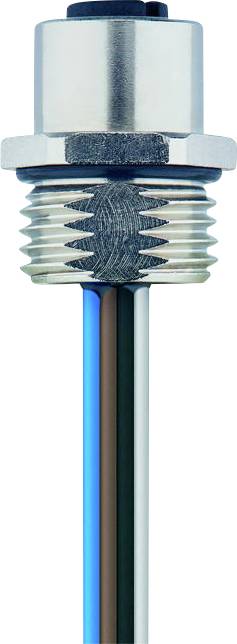

Kovový senzor se dvěma závitovými sekcemi a třemi vodiči vyčnívajícími níže.

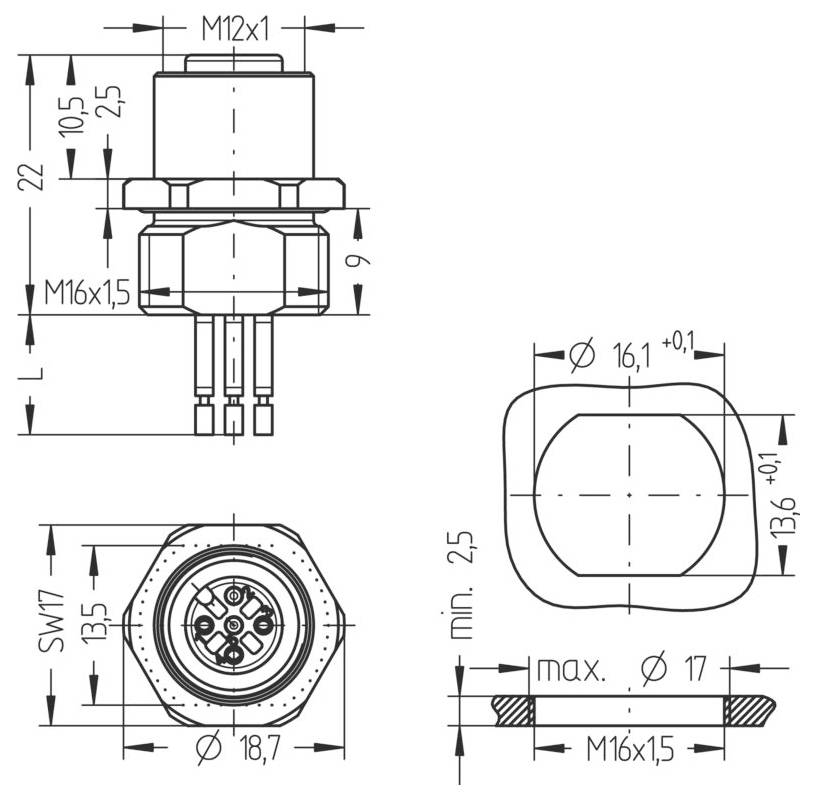

Technický výkres konektoru M12x1, zobrazující rozměry a specifikace včetně pohledu z boku, pohledu ze spodu a detailů výřezu panelu.
1/2
Kategorie produktu
Zásuvka s přírubou
Provedení
přírubová zásuvka
Strana připojení A
zásuvka M12, rovná
Strana připojení B
kabel, otevřený konec
Počet pólů
5
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Okamžité doručení: Čt 29. 10.
3 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
301,65 Kč
3
6% = 50,01 Kč
284,98 Kč
5
8% = 116,90 Kč
278,27 Kč
10
9% = 277,80 Kč
273,87 Kč
25
11% = 819,75 Kč
268,86 Kč
50
13% = 1 917,00 Kč
263,31 Kč
Množstevní slevy se liší podle prodejce
Počet
Celková cena (301,65 Kč / kus)
301,65 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Už jen 3 Ks skladem!
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Jmenovité napětí: 60V
  • Izolační odpor: ≥ 108 Ω
  • Materiál těsnění (zásuvka): FPM/FKM
  • Materiál kontaktů: Kov, CuSn, pozlacený
  • Materiál držáku kontaktů: Plast, PA GF, BK
  • Mechanická životnost: >100 cyklů zapojení
  • Normy IEC 61076-2-101
  • Osazení pinů: 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
  • Počet pinů: 5
  • Ochrana (namontovaná): IP65, IP67, IP68
  • Konektor: Zásuvka, rovná, M12
  • Proudová zatížitelnost na každý pin (při 40 °C): 4.0 A.
  • Okolní teplota: -30°C...+90°C.
  • Stupeň znečištění: 3
  • BARVY ŽIL: BN, WH, BU, BK, GY
  • Průřez žíly: 5 x 0,34 mm²
  • Materiál izolace žil: PVC
  • KÓDOVÁNÍ: A
  • Typ připojení: Licnové připojení
  • Upevňovací závit: M16x1,5
  • Náhrada za 8027519
  • Délka lanka: 0.5 m
  • Materiál přírubového pouzdra: Kov, CuZn, poniklované
  • Materiál vnější těsnění: EPDM
  • Směr montáže: Montáž na přední stěnu (bez upevňovací matice)
Druh obalu

Piece

Typ

AL-FVM12KUA4.5-0,5/M16

Kategorie produktu

Zásuvka s přírubou

Provedení

přírubová zásuvka

Strana připojení A

zásuvka M12, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

5

Délka kabelu

0.5 m

Jmenovité napětí

60 V

Jmenovitý proud

4.0 A

Jmenovitý proud - filtr

4 A

Průřez připojovacího vodiče (max.)

0.34 mm²

Průřez vodiče (kabely senzor-aktor)

0.34 mm²

Připojení

Kabel

Typ závitu, šířka připojení

M16

Typ závitu, připojení kabelu a montáž

M16

Kódování

Typ A

Materiál kontaktu

CuSn pozlacený

Druh montáže spojovací techniky senzoru/aktuátoru

montáž na přední stěnu

Min. teplota

-30 °C

Max. teplota

90 °C

Číslo výrobce

8071691

Obsah

1 ks

Ke stažení

List technických údajů

List technických údajů 3553480 Escha AL-FVM12KUA4.5-0,5/M16 Zásuvka s přírubou, 8071691, piny: 5, 0.5 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553480 Escha AL-FVM12KUA4.5-0,5/M16 Zásuvka s přírubou, 8071691, piny: 5, 0.5 m, 1 ks

Popis

Standardní Escha připojovací technika je vhodná pro širokou škálu, kvalitu a spolehlivost v ochranných třídách IP67, IP68 a IP69. Díky rozdílnému provedení, kódovým prvkům a mnoha kvalitám kabelů naleznete pro každou aplikaci vhodné řešení. Ať už kulatý konektor M8, M12 nebo M23, konektor RJ45 nebo ventilový konektor - všechny produkty jsou k dispozici v mnoha délkách vedení. Praktický rozdělovač ve tvaru T a Y, vestavný konektor, adaptér a I/o moduly umožňují flexibilní uspořádání kabeláže.

Tento text byl přeložen strojově.
