Name: Escha 8I/OM12-5P3T 8045647 pasivní box senzor/aktor rozdělovač M12 s kovovým závitem 1 ks
Brand: Escha
SKU: 3553416
Availability: BackOrder

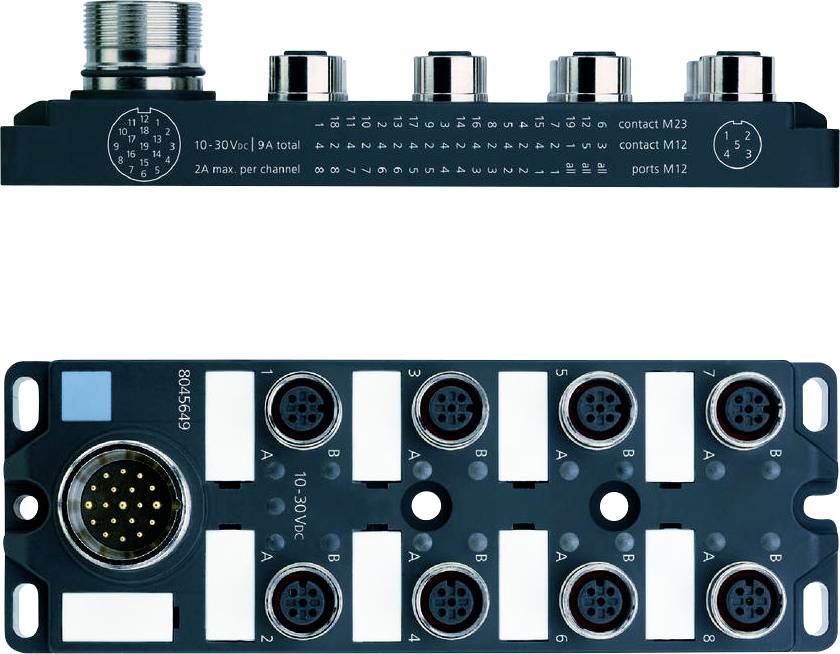

Víceportový průmyslový konektor s kruhovým kontaktem M23 na straně a několika porty M12 nahoře, označený napěťovými hodnotami.

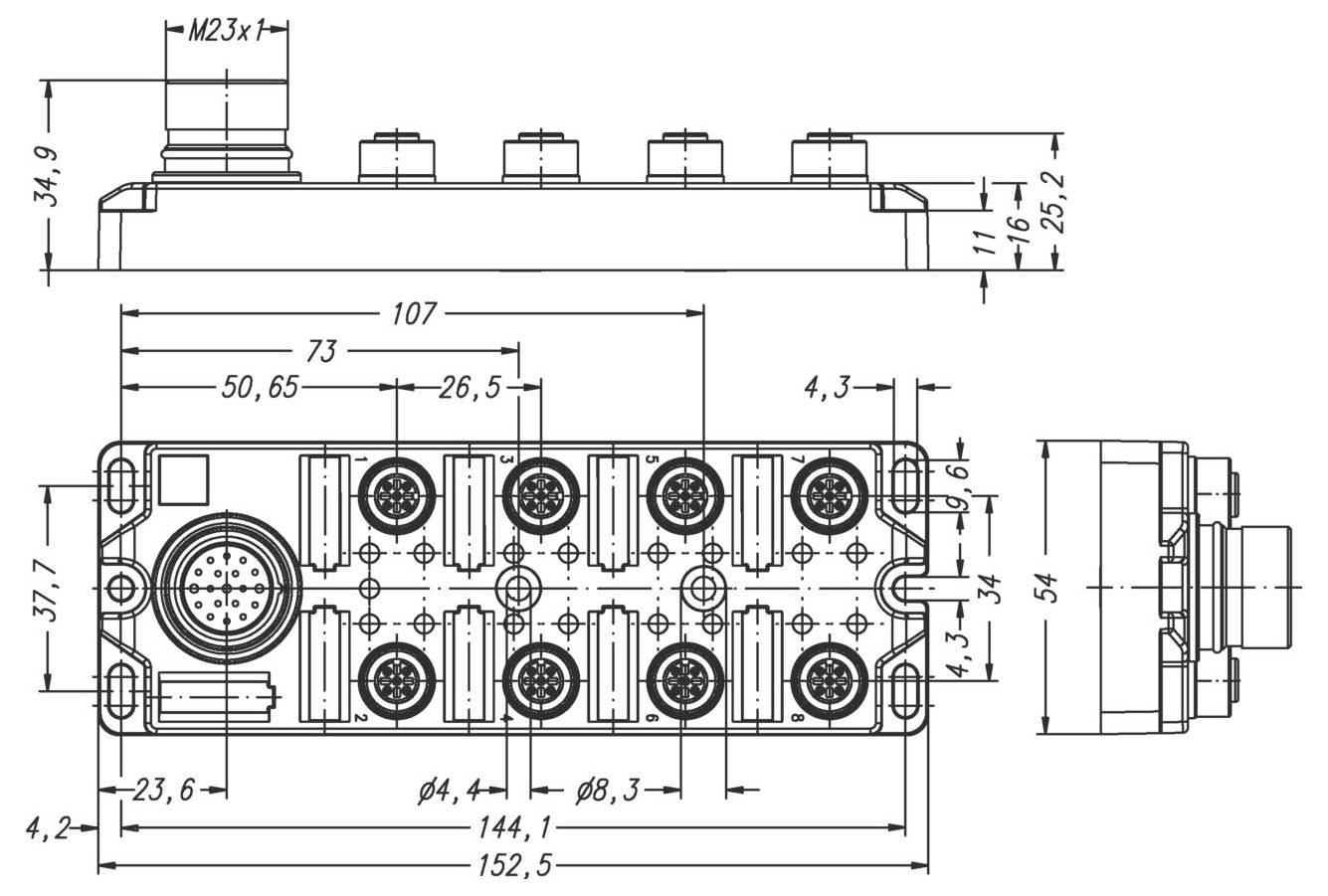

Technický diagram víceportového spojovacího bloku s detailními rozměry v milimetrech, znázorňující pohled shora a z boku.

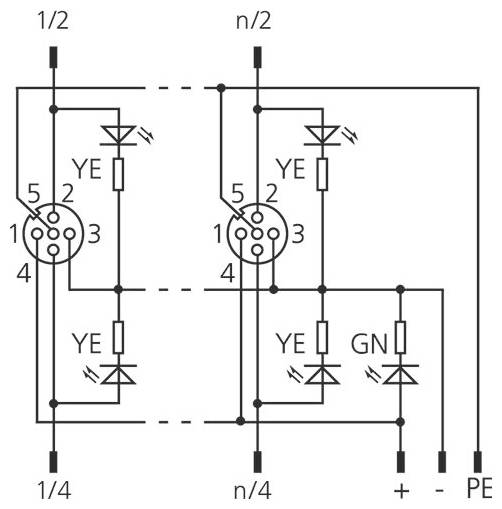

Tento schématický diagram znázorňuje elektrický obvod se dvěma válcovými konektory označenými 1/2 a n/2, včetně diod a rezistorů.

1/3

Kategorie produktu

pasivní box senzor/aktor

Počet signálních míst

Počet rozdělovačů

Typ

8I/OM12-5P3T

Hlavní vedení

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 933,06 Kč / kus)

1 933,06 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Jmenovité napětí: 30V
Izolační odpor: ≥ 108 Ω
Materiál těsnění (zásuvka): FPM/FKM
Materiál kontaktů: Kov, CuZn, pozlacený
Materiál držáku kontaktu: Plast, PA, BK
Mechanická životnost: >100 cyklů zapojení
Normy IEC 61076-2-101
Počet pólů: 4+PE
Ochrana (namontovaná): IP65, IP67
Proudová zatížitelnost na každý pin (při 40 °C): 2.0 A.
Okolní teplota: -30°C...+90°C.
Stupeň znečištění: 3
KÓDOVÁNÍ: A
Průchodový odpor 5 mΩ
Připojení: Top
Logika spínání: PNP
Počet I/o slotů: 8.0
Počet LED k 16 17.0
Zobrazení provozního napětí: LED GN
I/o rozdělovač: 8-násobný, M23, s připojovacím konektorem
I/o slot: Zásuvka, M12
Materiál krytu: Plast, PA, BK
Materiál závitové vložky: Kov, CuZn
Indikace spínacího stavu: LED YE
Proudová zatížitelnost: Celkový proud 12.0 A.
Konektor: M23, 19 pólů
Materiál těsnění, zástrčkové zástrčky: Plast, FPM/FKM
Materiál přírubového pouzdra, konektor: Kov, CuZn, poniklovaný
Materiál kontaktů, konektor: Kov, CuZn, pozlacený
Materiál držáku kontaktů, konektoru: Plast, PA, BK
Mechanická životnost, zástrčky: >100 cyklů zapojení
Počet pólů, konektor: 19
Ochrana, zástrčka s připojením: IP65, IP67

Kategorie produktu: pasivní box senzor/aktor

Počet signálních míst: 8

Typ: 8I/OM12-5P3T

Hlavní vedení: Ne

Počet rozdělovačů: 8

Stavová kontrolka: s LED

Druh signálu: PNP

Připojení: zásuvka M12

: IP65
IP67

Proudová zatížitelnost na každý slot: 2 A

Celkový proud (jednoduché napájení): 12 A

Max. teplota: 90 °C

Min. teplota: -30 °C

Druh připojení (rozdělovací boxy): zásuvka M12

Materiál pouzdra: plast

počet kontaktů: 4

Číslo výrobce: 8045647

Obsah: 1 ks

Pólů: 4

Proudová zatížitelnost (celkem): 12.0 A

Proudová zatížitelnost na vstupní/výstupní signál: 2.0 A

Ke stažení

List technických údajů

List technických údajů 3553416 Escha 8I/OM12-5P3T 8045647 pasivní box senzor/aktor rozdělovač M12 s kovovým závitem 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3553416 Escha 8I/OM12-5P3T 8045647 pasivní box senzor/aktor rozdělovač M12 s kovovým závitem 1 ks

Popis

Standardní Escha připojovací technika je vhodná pro širokou škálu, kvalitu a spolehlivost v ochranných třídách IP67, IP68 a IP69. Díky rozdílnému provedení, kódovým prvkům a mnoha kvalitám kabelů naleznete pro každou aplikaci vhodné řešení. Ať už kulatý konektor M8, M12 nebo M23, konektor RJ45 nebo ventilový konektor - všechny produkty jsou k dispozici v mnoha délkách vedení. Praktický rozdělovač ve tvaru T a Y, vestavný konektor, adaptér a I/o moduly umožňují flexibilní uspořádání kabeláže.
