ERNI 154763 SMC měřicí lišta Počet kontaktů 12 Počet řádků 2 1 ks

Černý elektrický konektor s několika zlatými kolíky používaný pro elektronické spoje.

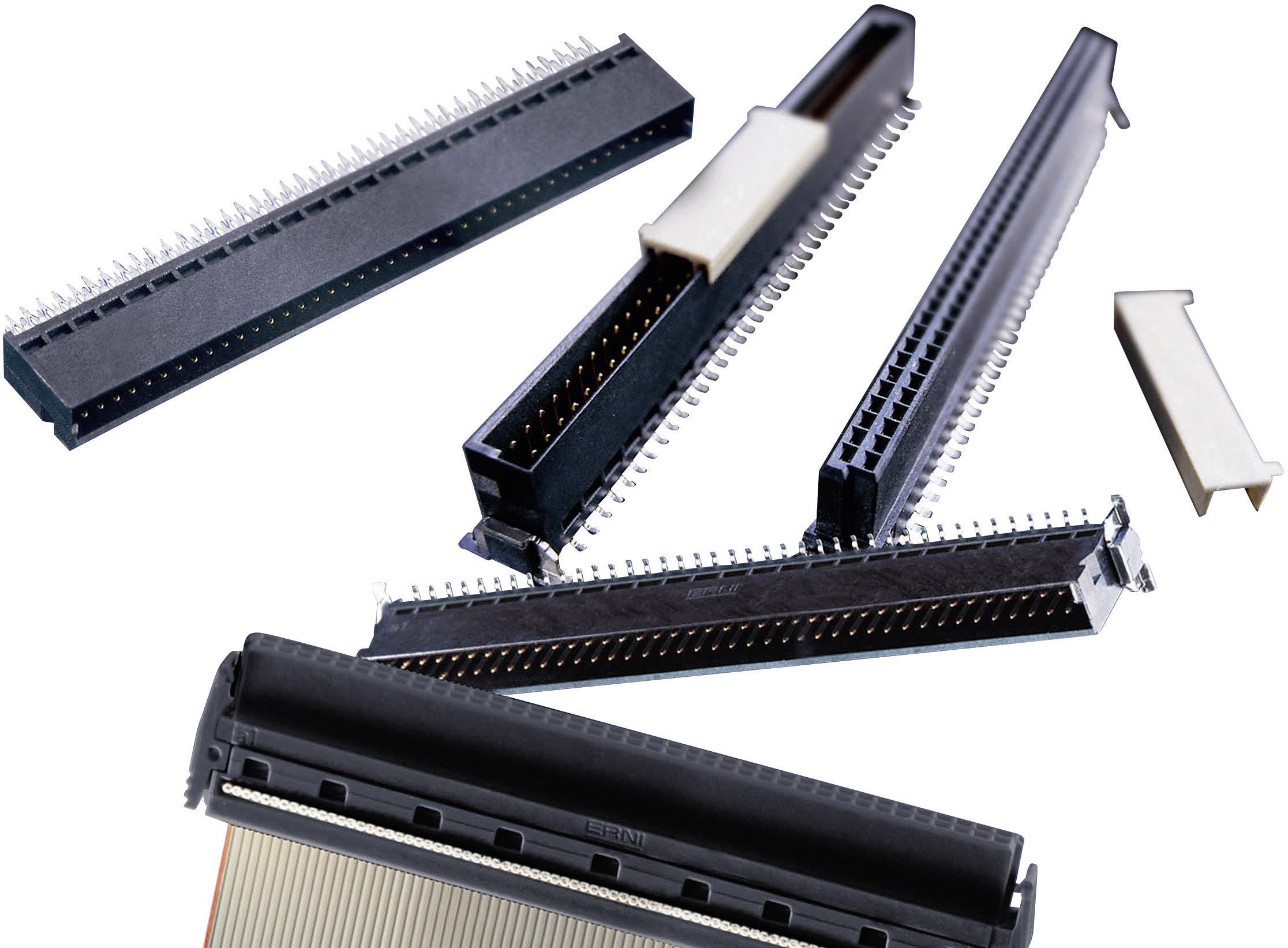

Několik elektronických konektorů, které usnadňují drátové propojení v zařízeních. Různé tvary a velikosti, černé a bílé.

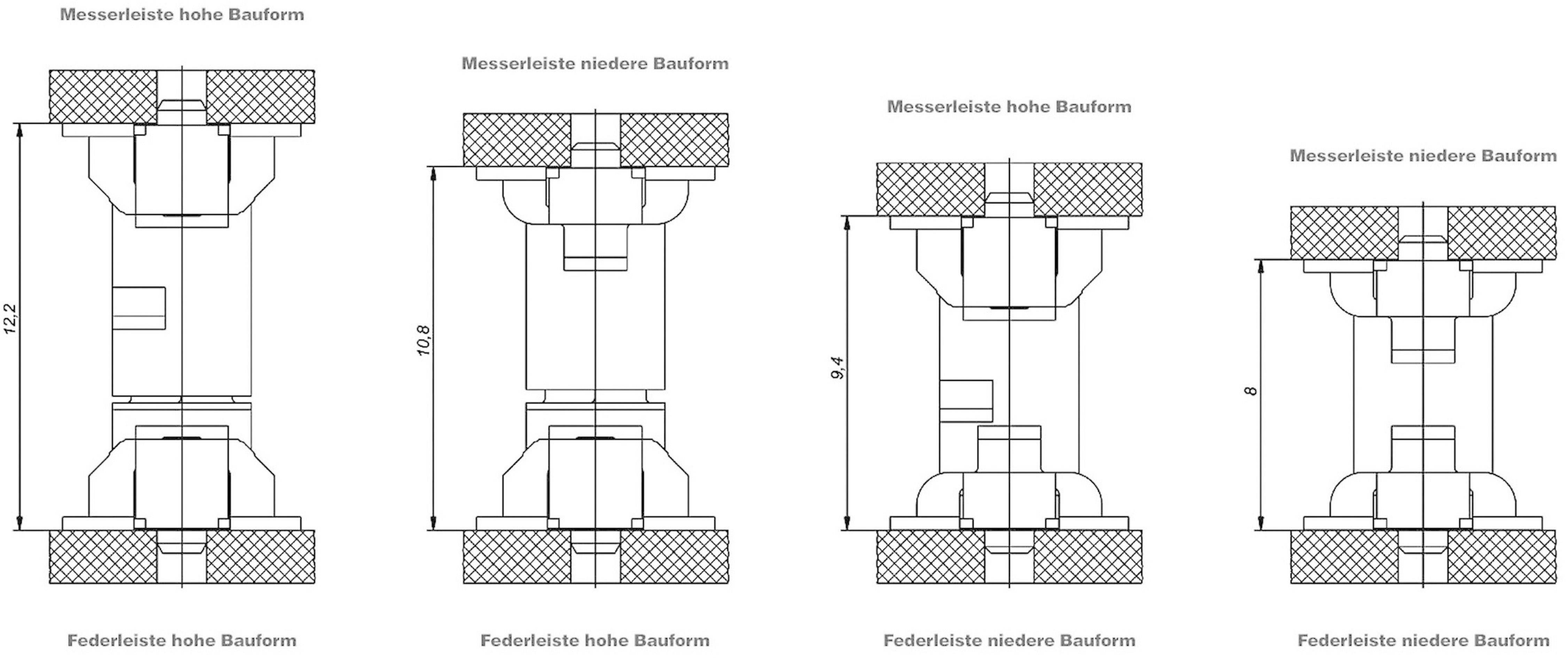

Technický výkres čtyř různých spojovacích prvků s rozměry v milimetrech, každý ve vysoké a nízké konstrukční variantě.

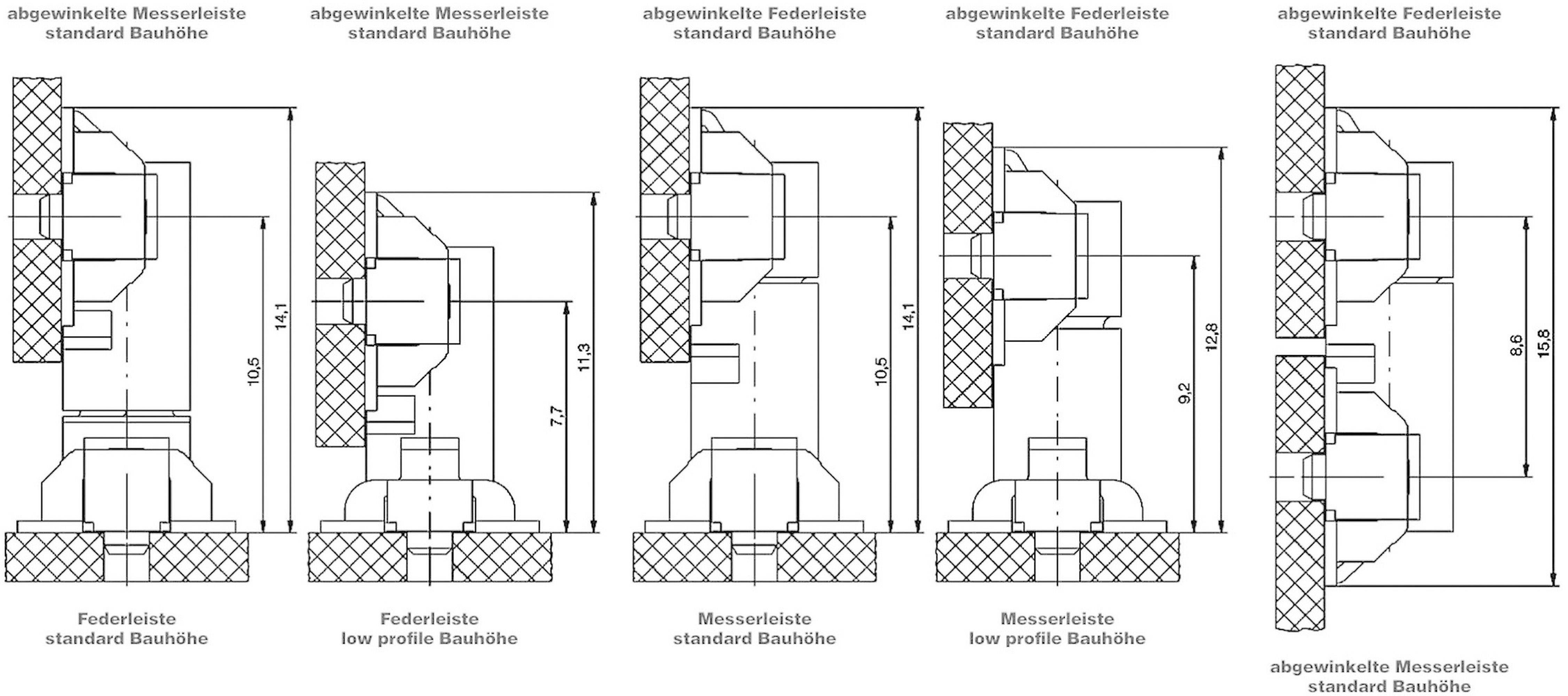

Technický výkres s pěti různými profily součástí, který zobrazuje rozměry a specifické klíčové údaje pro konstrukční výšky a pružinové strany.

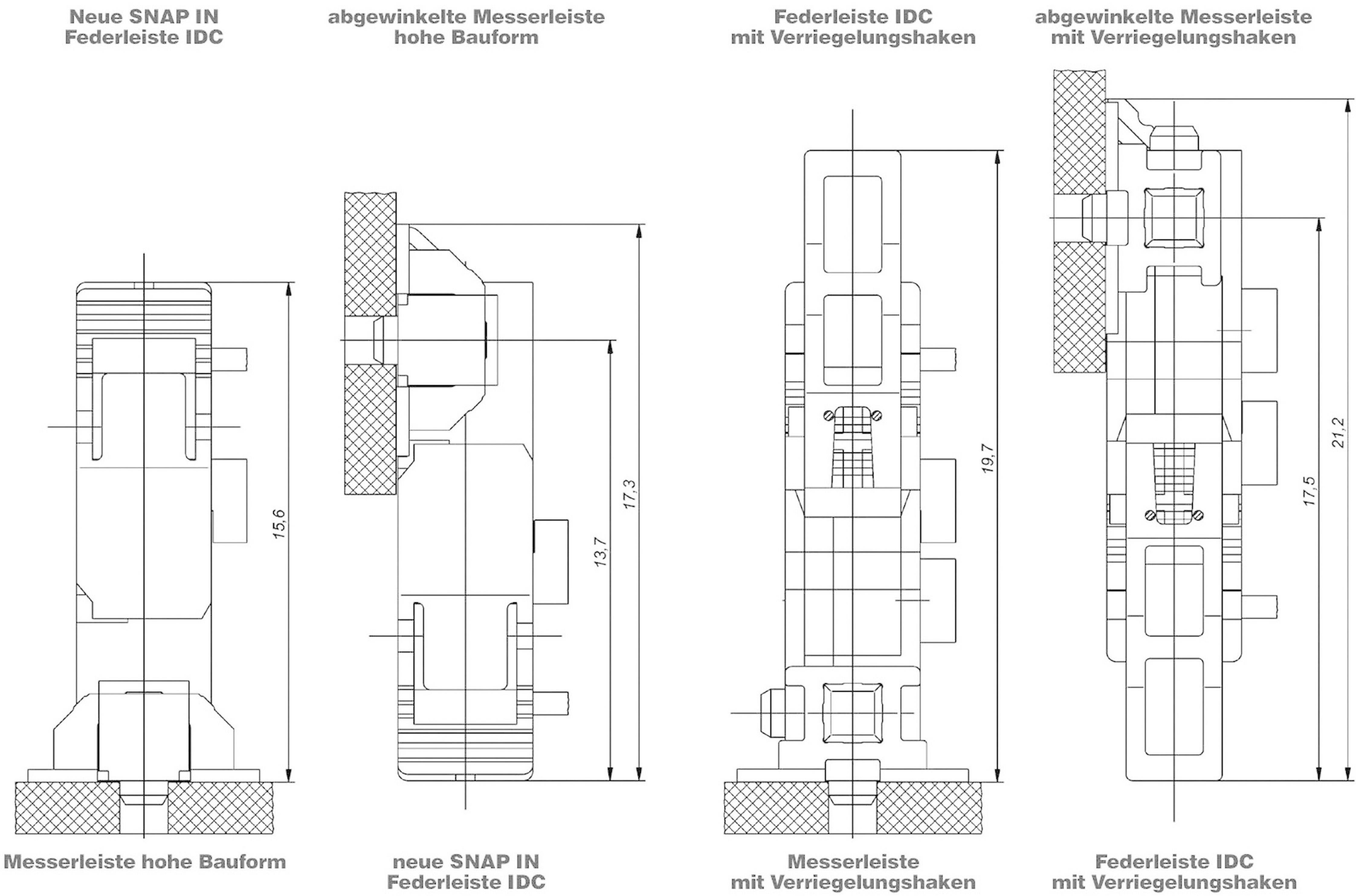

Technický výkres s několika pohledy na konektory, včetně nové SNAP-IN svorkovnice IDC a nožové lišty se zajišťovacím háčkem.

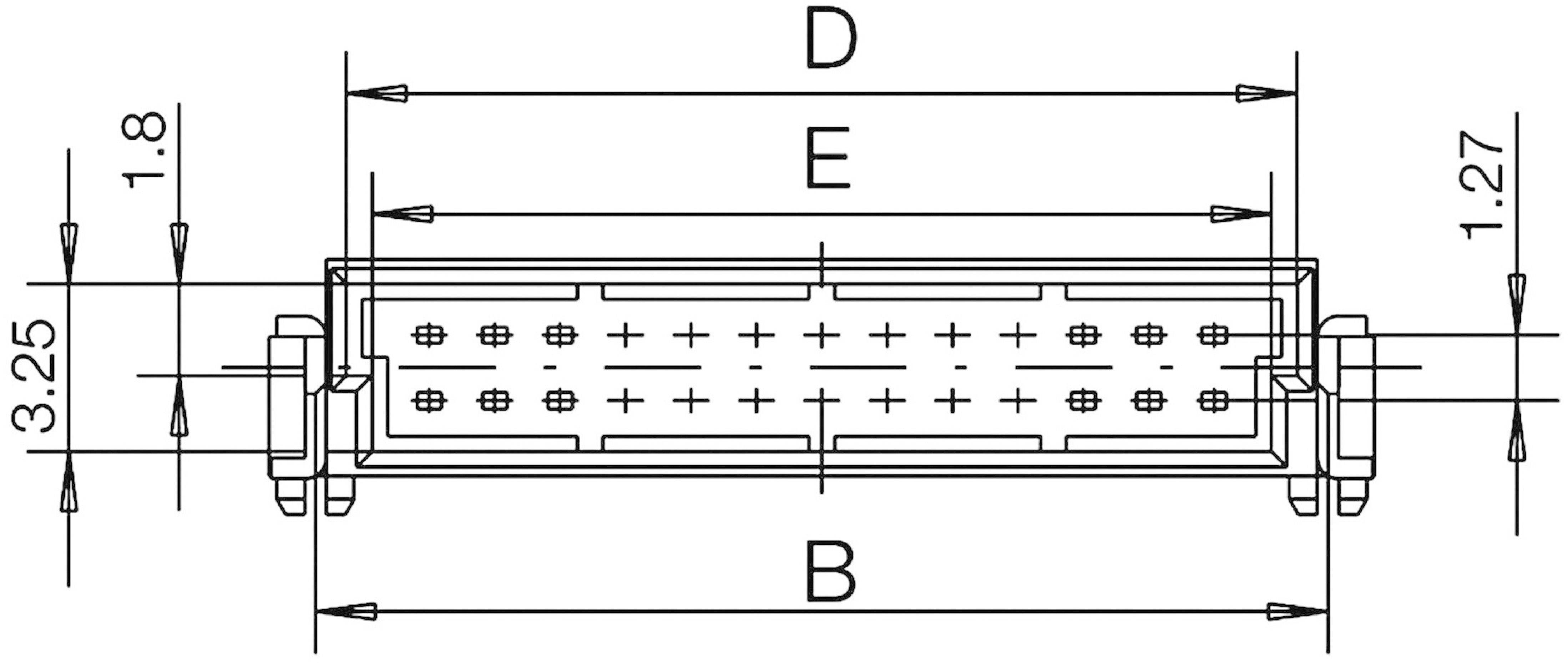

Schéma zapojení konektoru s rozměry: šířka (Š), délka (D), rozteč (R), roztečové vzdálenosti 1,8 mm horizontálně, 1,27 mm vertikálně.

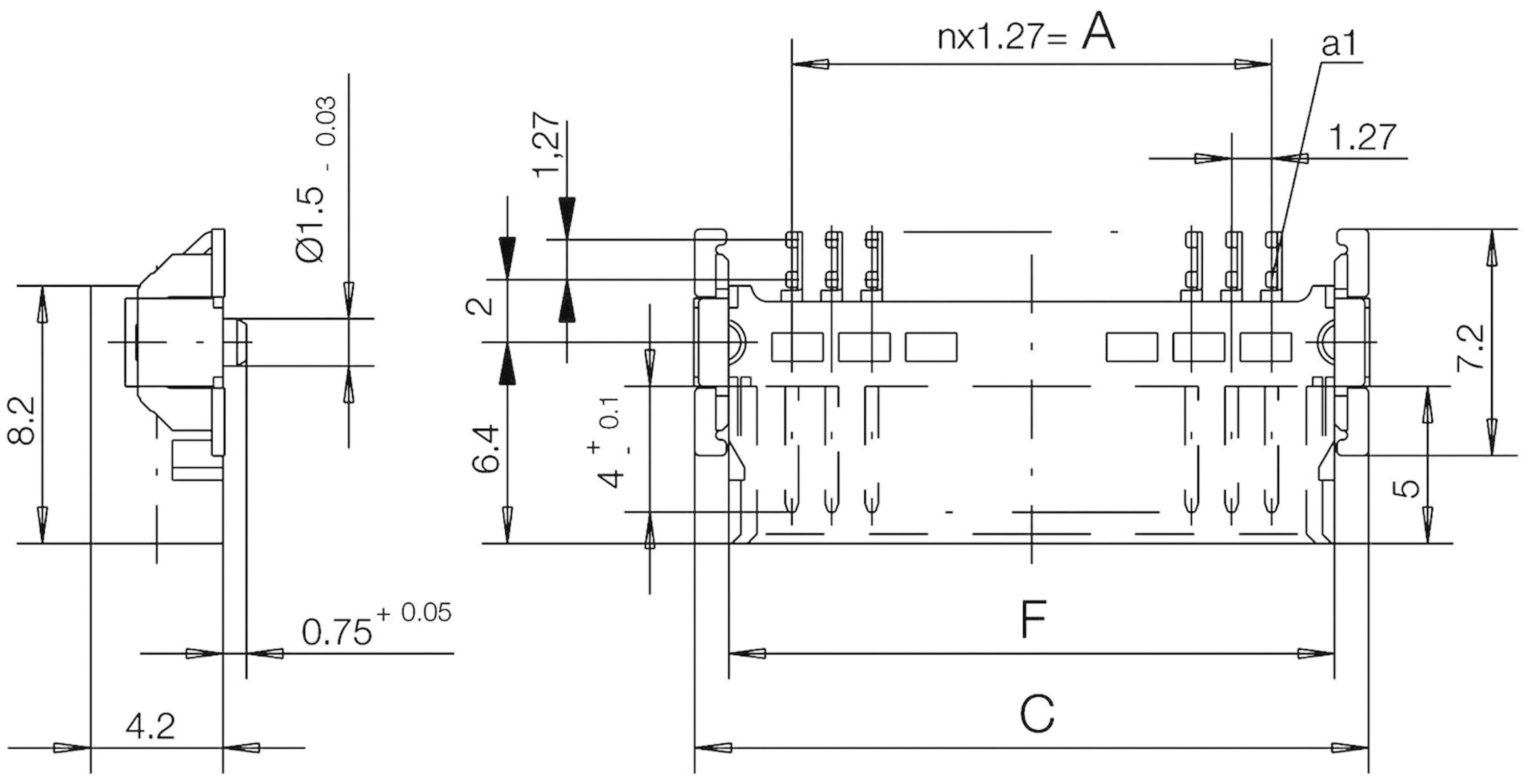

Technický výkres elektronické součástky s rozměry v milimetrech. Důležité rozměry: šířka 7,2 mm, výška 8,2 mm.

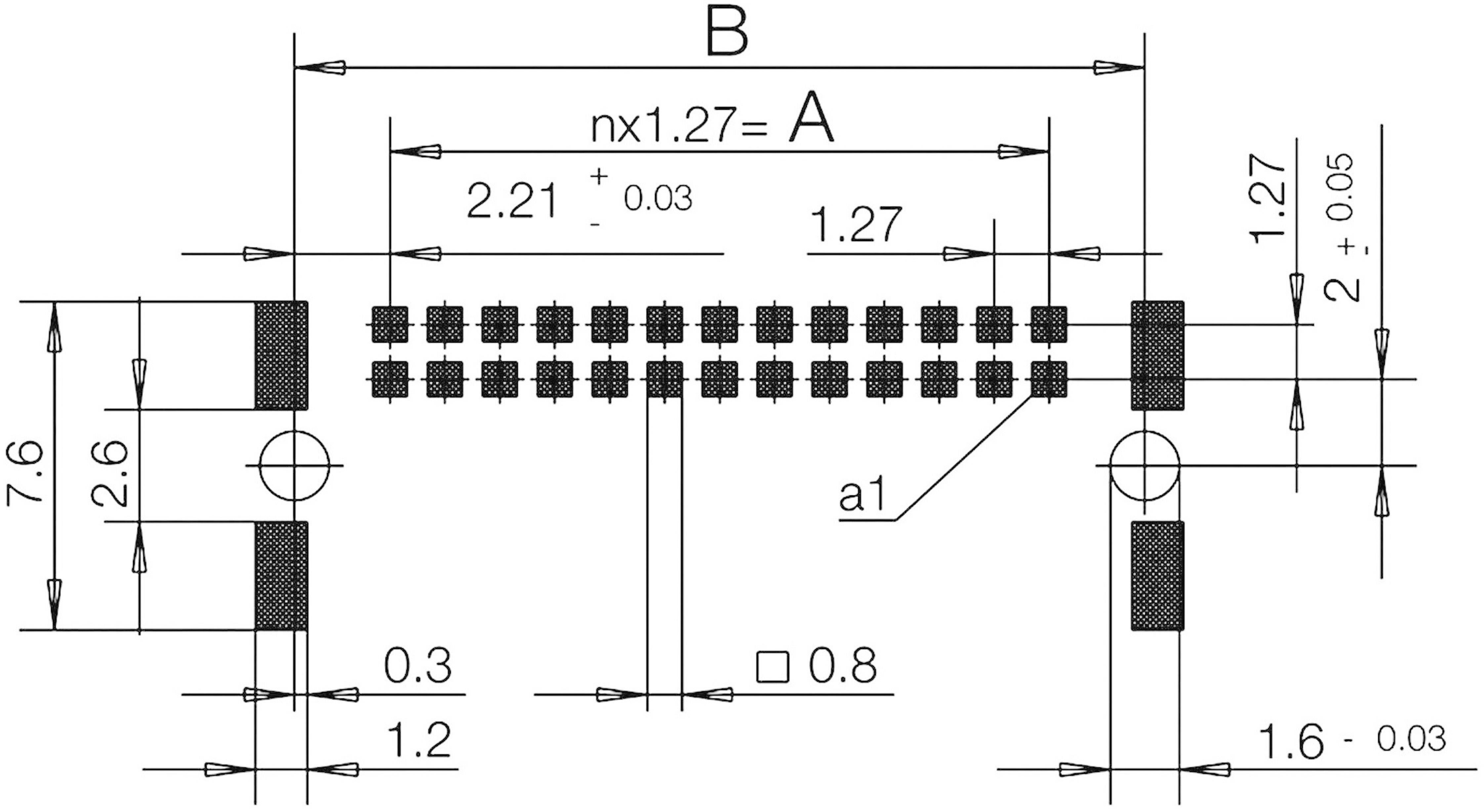

Technický výkres konektoru. Rozměry a tolerance jsou uvedeny. Rozteč kolíků je 1,27 mm.
1/8
Ilustrační obrázek
Kategorie produktu
SMC měřicí lišta
počet kontaktů
12
Provedení
úhlová měřící lišta
Rastr (rozteč)
1.27 mm
Obsah
1 ks
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Brzy k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (119,99 Kč / kus)
119,99 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

SMC měřící lišta

  • Počet řádků 2
  • Obsah 1 ks

Technické parametry

Kategorie produktu

SMC měřicí lišta

počet kontaktů

12

Provedení

úhlová měřící lišta

Směr zástrčky

vodorovně k DPS

Počet řádků

2

Rastr (rozteč)

1.27 mm

Jmenovitý proud

1.6 A

Jmenovitý proud - filtr

1.6 A

Provedení dle DIN

B

Počet kontaktů v řadě

6

Připojení

SMT

Barva

černá

Materiál pouzdra

LCP

Číslo výrobce

154763

Obsah

1 ks

Materiál kontaktu

slitina mědi

Šířka

12.7 mm

V

10 mm

Délka

5 mm

Max. teplota

+125 °C

Min. teplota

-55 °C

Typ

154763

Rozm.

(d x š x v) 5 x 12.7 x 10 mm

Průchozí odpor

max. 25 mΩ

Kvalita/jakost

1

Zkušební značky

UL E 84703

Pólů

12

Délka hrotu

1.9 mm

Kontaktní plocha

pozlacený

Konstrukce

B

Max. provozní teplota

+ 125 °C

Jmenovitý proud

1.6 A

UKCA

Ano
