ERNI 154717 SMC měřicí lišta Počet kontaktů 12 Počet řádků 2 1 ks

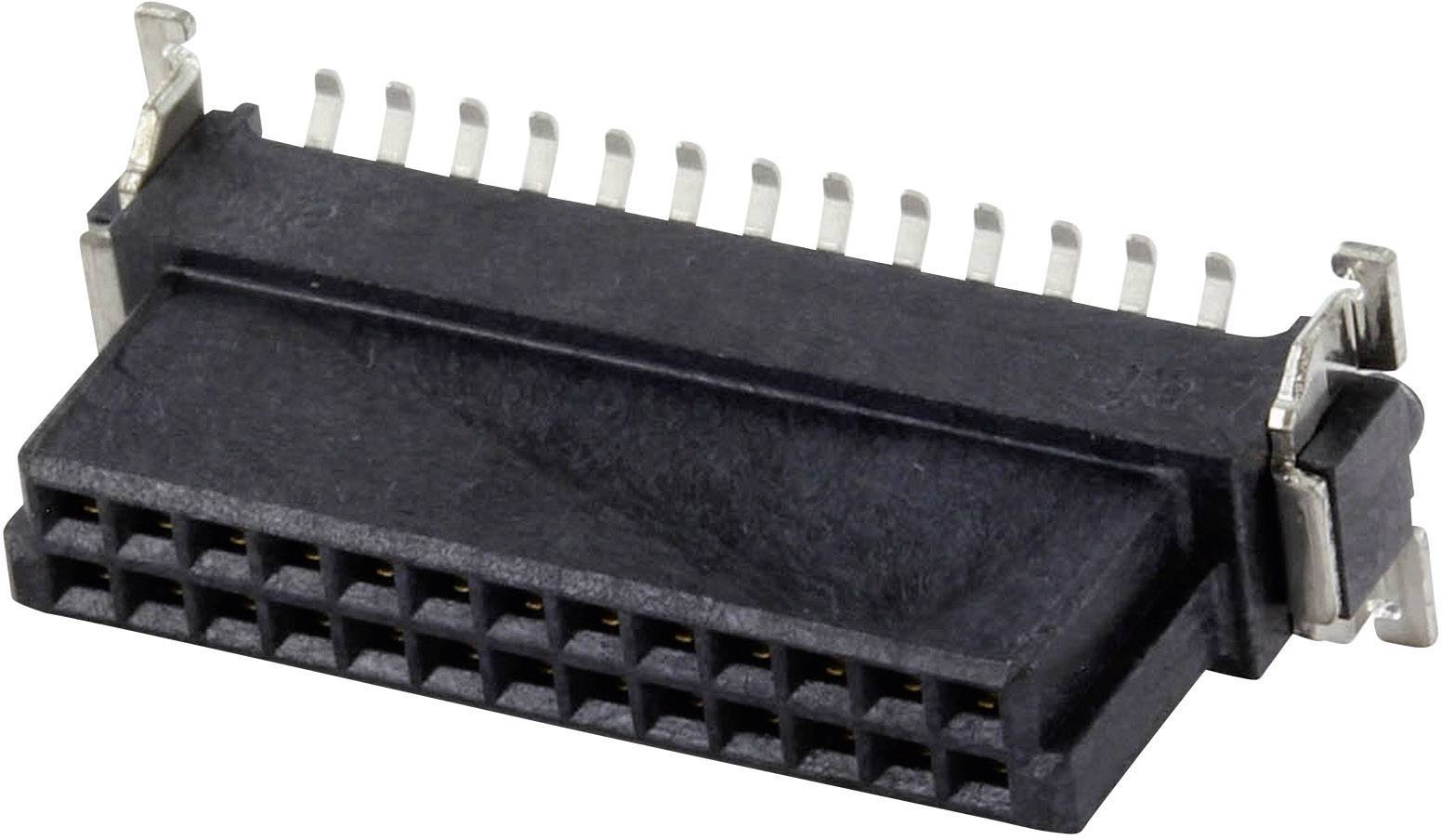

Detailní záběr černého konektoru s několika kovovými kolíky, vhodného pro elektronická zařízení a obvody.

Ilustrační obrázek

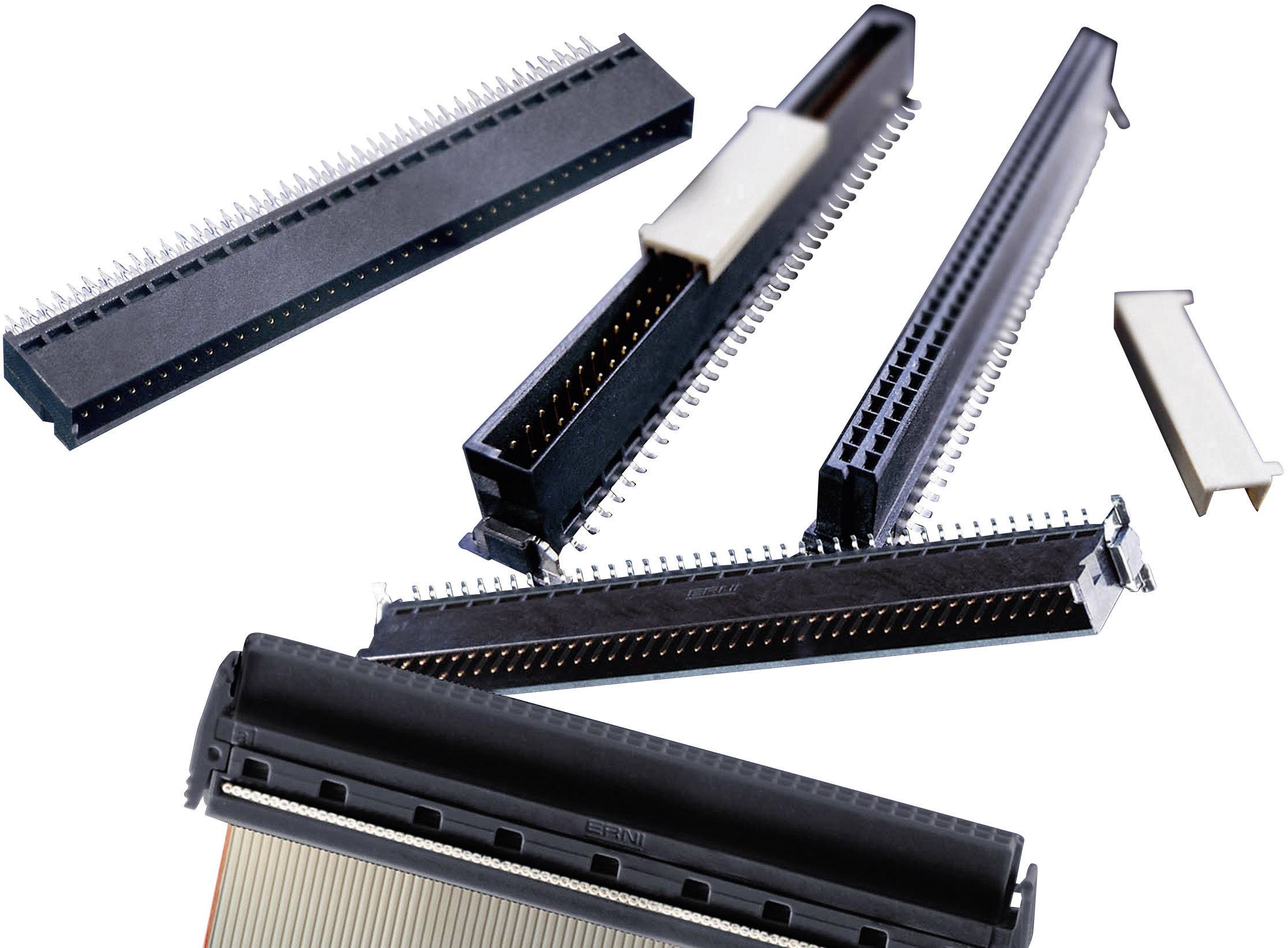

Několik elektronických konektorů různých velikostí a tvarů rozmístěných na bílém pozadí.

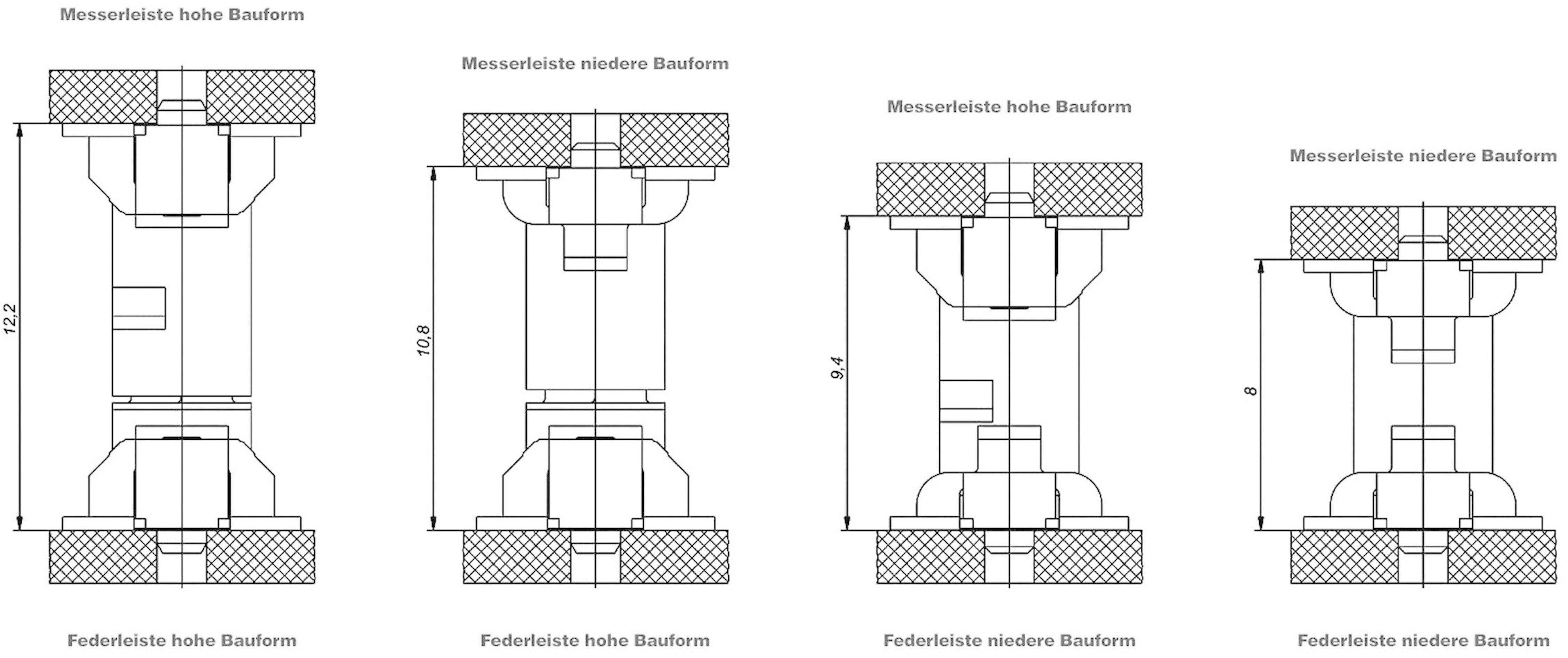

Technický výkres se čtyřmi typy ventilů: šoupátkové a pružinové provedení v nízké a vysoké konstrukční variantě, s rozměry a popisky.

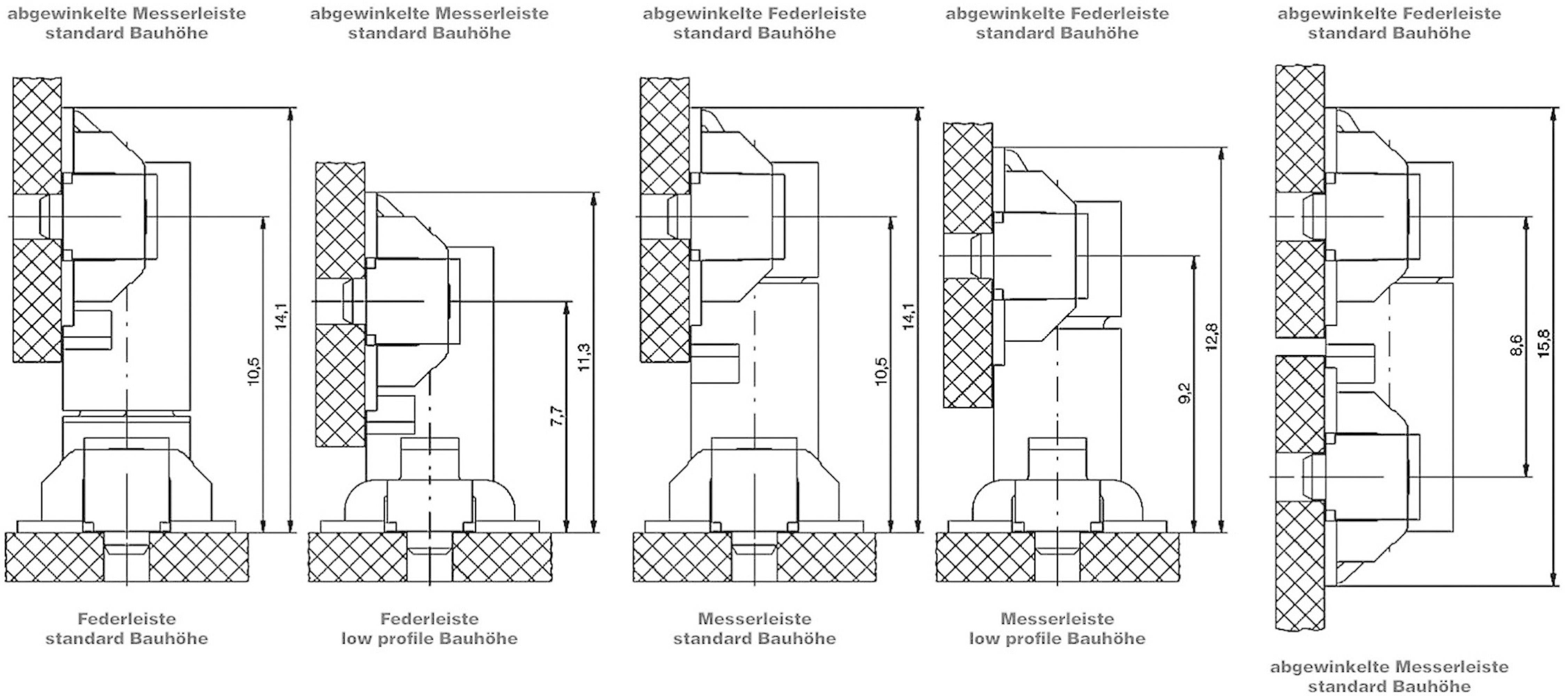

Technický výkres pěti různých typů spínačů s rozměry v milimetrech, každý ve standardní a nízké konstrukční výšce.

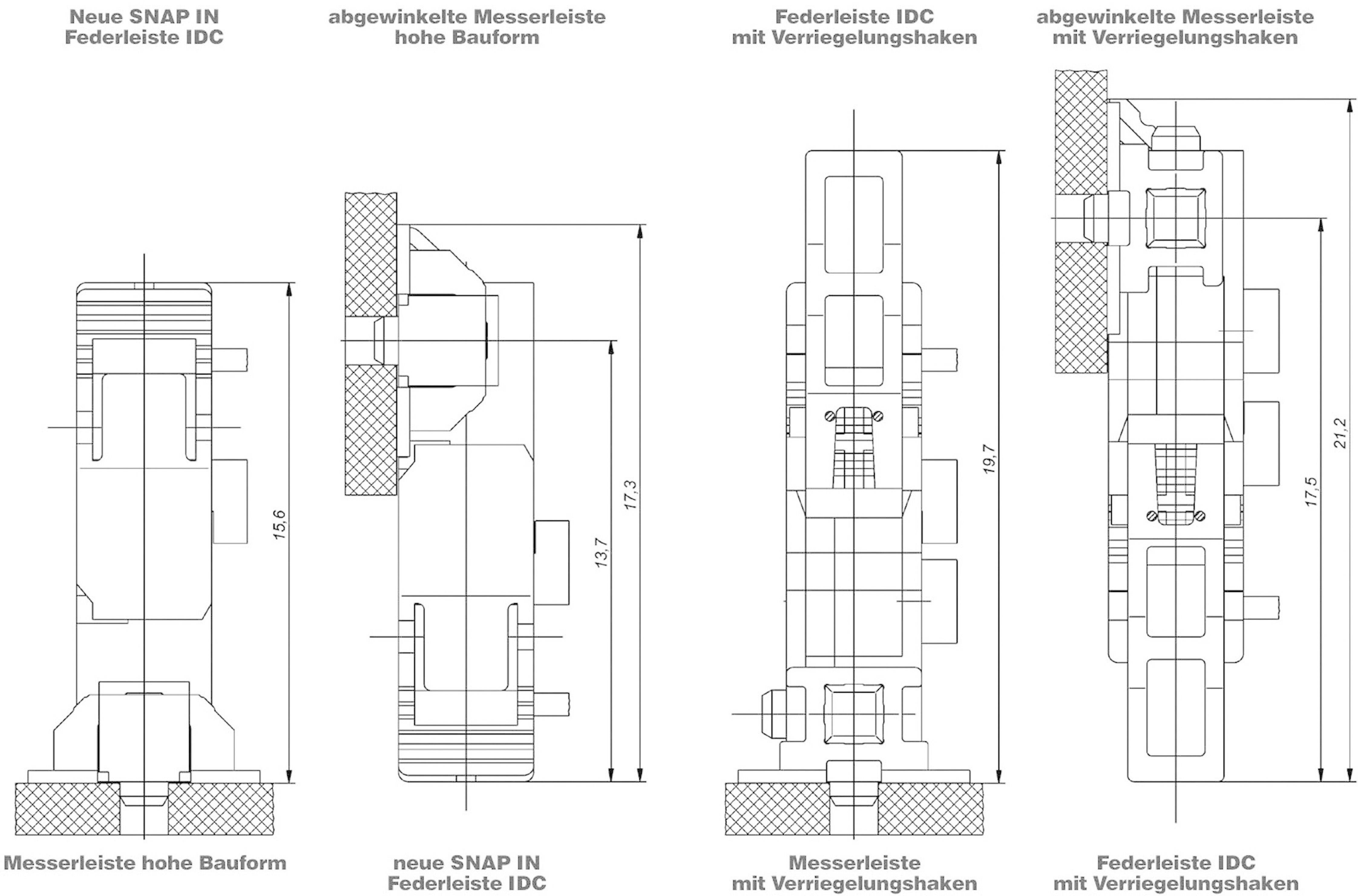

Technická kresba čtyř odlišných designů pérových lišt s rozměry a popiskami.

Diagram rozměrů technické součásti. Obsahuje horizontální a vertikální rozměrové údaje v milimetrech s tolerancemi.

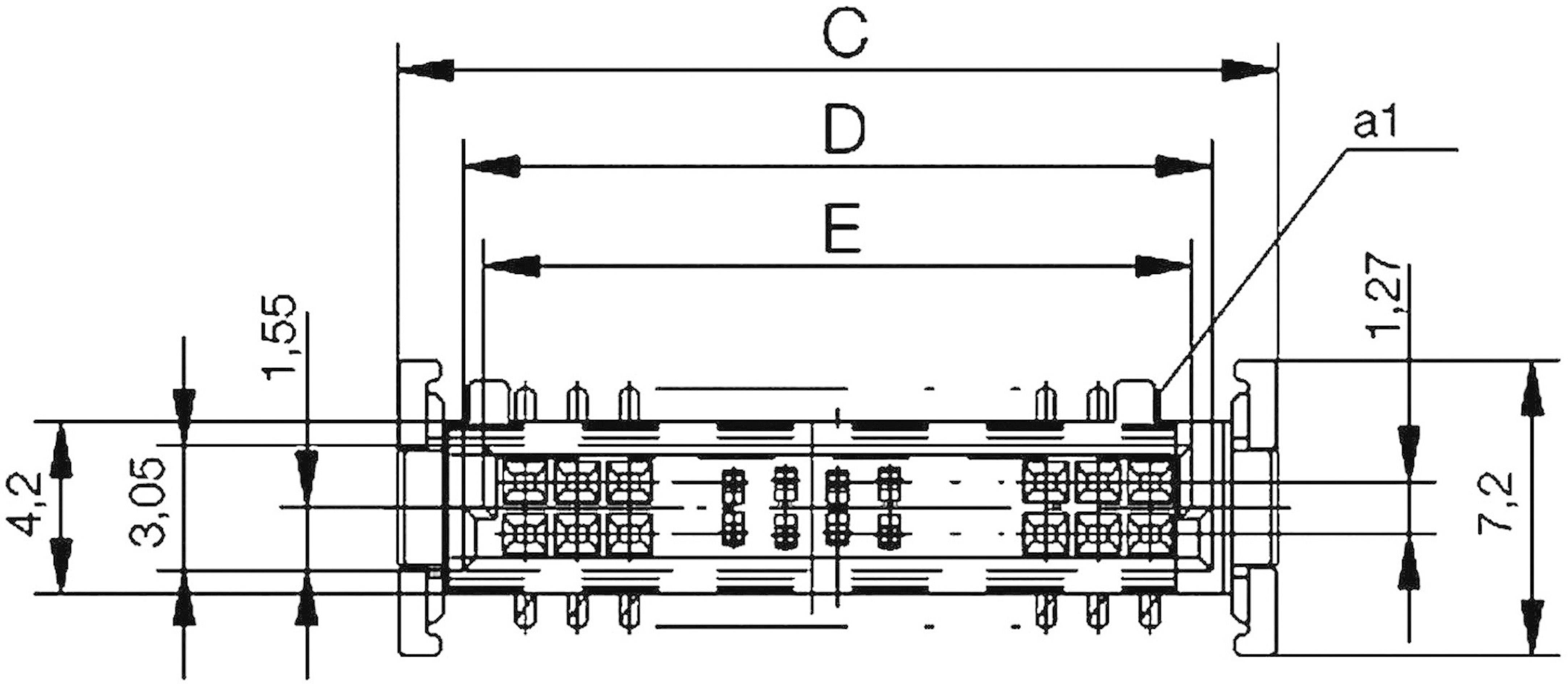

Technický výkres konektoru. Rozměry: šířka 7,2 mm, různé vnitřní vzdálenosti (1,55 až 4,2 mm) a délky segmentů (vyznačeny C, D, E).

1/7

Ilustrační obrázek

Kategorie produktu

SMC měřicí lišta

počet kontaktů

Provedení

vícepólová zásuvka rovná

Rastr (rozteč)

1.27 mm

Obsah

1 ks

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

99 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (64,45 Kč / kus)

64,45 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

SMC pružinová lišta

Počet řádků 2
Obsah 1 ks

Technické parametry

Kategorie produktu: SMC měřicí lišta

počet kontaktů: 12

Provedení: vícepólová zásuvka rovná

Směr zástrčky: kolmo k DPS

Počet řádků: 2

Rastr (rozteč): 1.27 mm

Jmenovitý proud: 1.7 A

Jmenovitý proud - filtr: 1.7 A

Provedení dle DIN: B

Počet kontaktů v řadě: 6

Připojení: SMT

Barva: černá

Materiál pouzdra: LCP

Číslo výrobce: 154717

Obsah: 1 ks

Materiál kontaktu: slitina mědi

Šířka: 12.7 mm

V: 9.35 mm

Délka: 7.2 mm

Max. teplota: +125 °C

Min. teplota: -55 °C

Typ: 154717

Rozm.: (d x š x v) 7.2 x 12.7 x 9.35 mm

Průchozí odpor: max. 25 mΩ

Kvalita/jakost: 1

Zkušební značky: UL E 84703

Pólů: 12

Kontaktní plocha: pozlacený

Konstrukce: B

Max. provozní teplota: + 125 °C

Jmenovitý proud: 1.6 A

UKCA: Ano
