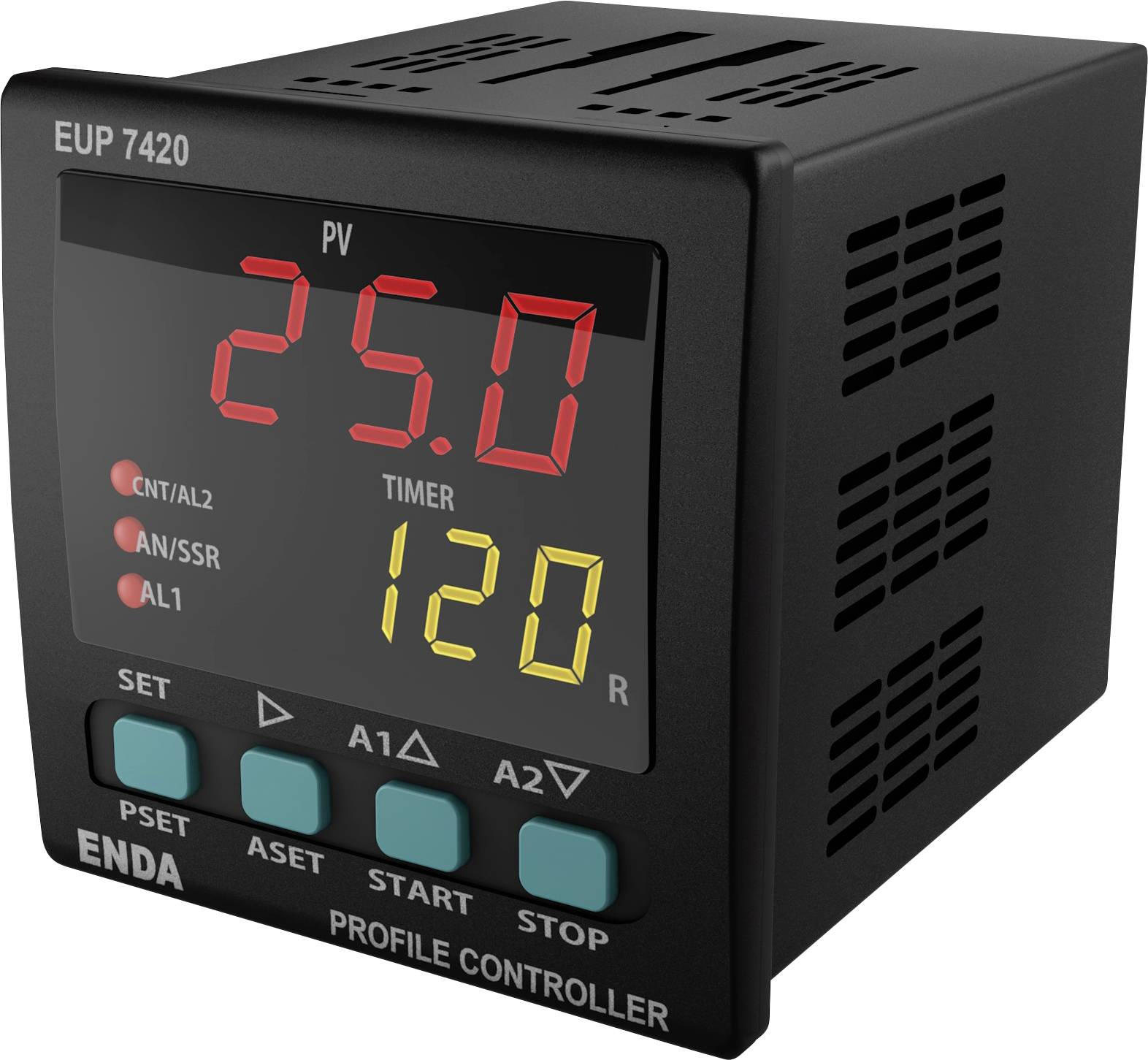

Enda PID univerzální regulátor J , K, L , T , S , R , Pt100 -200 do 1700 °C relé 8 A (d x š x v) 97 x 72 x 72 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
univerzální regulátor
Typ termostatu
PID
Provozní napětí
90 V/AC
230 V/AC
250 V/AC
Max. měřená teplota
1700 °C
Výstup termostatu
relé 8 A
Datasheety: (PDF)
Počet
Celková cena (3 180,99 Kč / kus)
3 180,99 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
Hlavní benefity
Univerzální enda EUP7420-230 PID regulátor
- Možnost zadání volitelné dvojné hodnoty
- Volitelný typ senzoru PT-100, J, k, L, T, S, R
- Volitelný vstup: 0 - 20 mA, 4 - 20 mA, 0 - 10 v, 2 - 10 v, 0 - 25 mV a 0 - 50 mV
- Možnost ovládání profilů až s 16 kroky
- Programování výstupů AL1 a AL2 při každém kroku
- Možnost pokračovat v případě výpadku proudu tam, kde jste přestali
- Automatický výpočet PID parametrů (SELF Tunee)
- Digitální vstup se třemi různými přiřazitelnými funkcemi
- Funkční tlačítko typu F, které může být obsazeno třemi různými funkcemi
- Funkce měkkého startu
- Volitelný analogový, SSR nebo relé řídicí výstup
- Volitelný analogový řídicí výstup 0 - 20 mA a 4 - 20 mA
- Relé výstup C/A2, který lze použít jako druhý výstup pro alarm nebo kontrolu teploty
- Reléový výstup A1 lze použít jako první výstup pro alarm nebo PID chladicí výstup
- Volitelné ovládání topení/chlazení
- Vlastnost offsetu pro zadání
- Možnost výběru reléových pozic v případě výpadku sondy nebo periodického a automatického periodického provozu
- Komunikace s protokolem RS-485 Modbus
- Označení CE podle norem EN
- Tento text byl přeložen strojově.
Technické parametry
- Druh ovládání: Volitelné mezi On-Off/P, PI, PD, PID.
- Cyklus měření: Min. 100 ms
- A/D konvertor: Rozlišení 14 bitů
- Náběhová funkce: Až 16 kroků.
- Životnost relé (elektrická): 10 300.000 spínacích cyklů při 250 v AC, 8 A.
- Kategorie produktu
univerzální regulátor
- Typ
EUP7420-230
- Typ termostatu
PID
- Provozní napětí
90 V/AC
230 V/AC
250 V/AC
- Rozsah měření
-200 do 1700 °C
- Max. měřená teplota
1700 °C
- Min. měřená teplota
-200 °C
- Výstup termostatu
relé 8 A
- Počet digitálních vstupů
1
- Počet reléových výstupů
2
- Počet tranzistorových výstupů
1
- Výstupy
Relé C/A2: 250 v AC, 8 a (ohmická zátěž), přepínání NO + NC.
A1 relé: 250 v AC, 8 a (ohmická zátěž), NO.
ANL/SSR: 0 - 4 mA, 20mA (12 bit, 0.2% přesnost) nebo SSR výstup 24 v/20 mA.
- Rozm.
(d x š x v) 97 x 72 x 72 mm
- Barva
černá
- V
72 mm
- Délka
97 mm
- Šířka
72 mm
IP65 (čelní strana)
IP20 (zadní strana)
- typ senzoru
J
K
L
T
S
R
Pt100
- Číslo výrobce
EUP7420-230
- Provedení
Montáž do rozvaděče podle DIN 43700, s upevňovacím zařízením
- Montážní hloubka
97 mm
- Způsob montáže
vestavné
- Digitální vstupy
1
- Montážní rozměry
72 x 72 mm
- Typ senzoru
Univerzální vstup pro termočlánky, PT100, mA, mV, V.
- Hmotnost
400 g
Ke stažení
List technických údajů
List technických údajů 3527756 Enda PID univerzální regulátor J , K, L , T , S , R , Pt100 -200 do 1700 °C relé 8 A (d x š x v) 97 x 72 x 72 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3527756 Enda PID univerzální regulátor J , K, L , T , S , R , Pt100 -200 do 1700 °C relé 8 A (d x š x v) 97 x 72 x 72 mm
Popis
Provedení
- Způsob ovládání - individuální nastavení požadované hodnoty a ovládání alarmu
- Metoda kontroly – ZAP/VYP, P, PD, PID
- A/D převodník 14 bit
- Interval vzorkování: 100 ms
- Proporcionální páska - nastavitelná mezi 0,0 % a 100,0 %. Pokud je Pb=0,0 %, je vybráno řízení ZAP/VYP.
- Kontrolní doba - nastavitelná od 1 do 125 sekund
- Hystereze - nastavitelná od 1 do 50 °C/F.
- Výstupní výkon - poměr k nastavené hodnotě lze nastavit mezi 0 % a 100 %.
