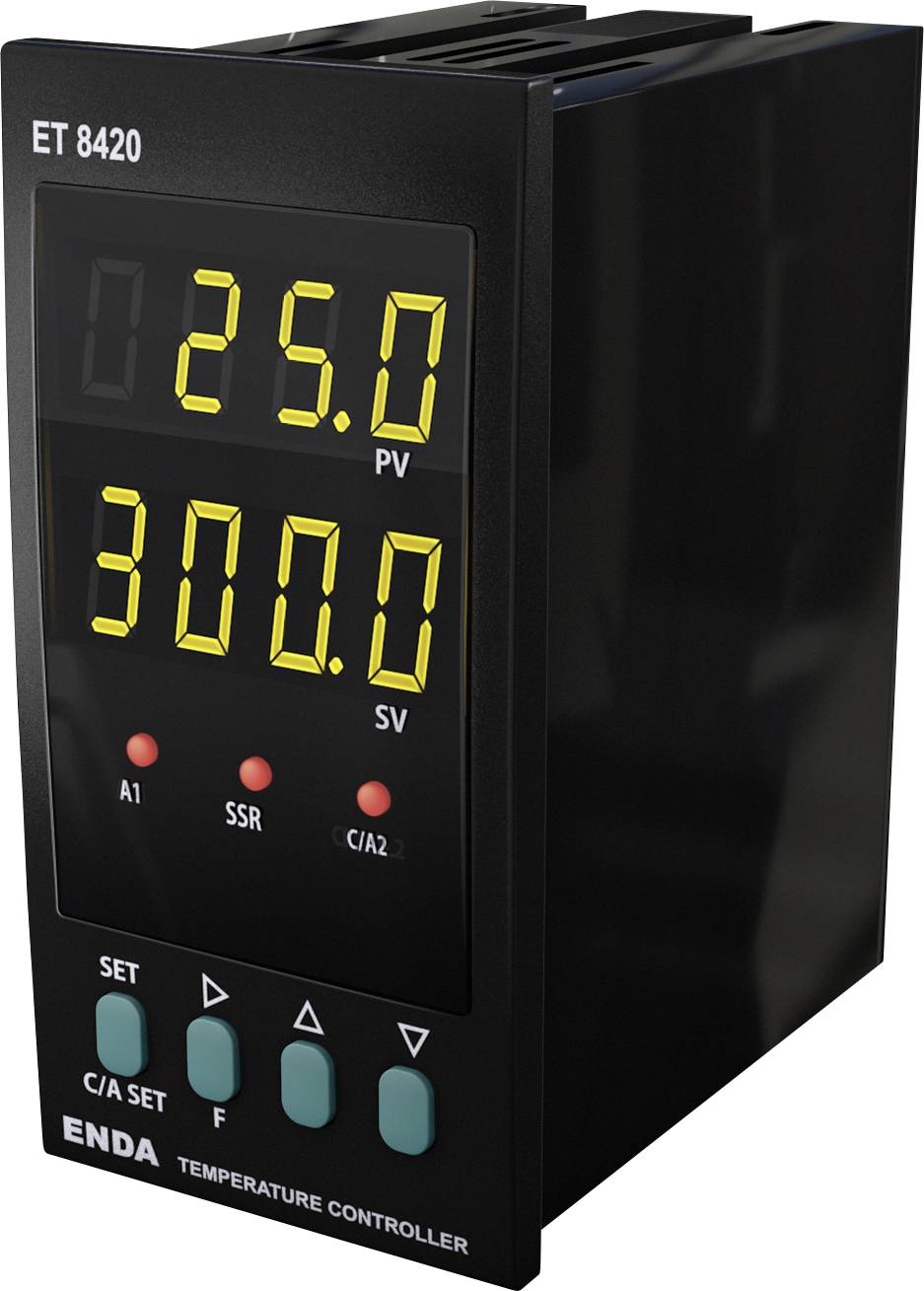

Enda PID termostat Pt100, J , K, L , T , S , R , B -199.9 do 1700 °C (d x š x v) 87 x 96 x 48 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
termostat
Typ termostatu
PID
Provozní napětí
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
Max. měřená teplota
1700 °C
Počet reléových výstupů
2
Datasheety: (PDF)
Počet
Celková cena (2 855,37 Kč / kus)
2 855,37 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Hlavní benefity
enda ET8420-LV PID regulátor teploty Pt100
- Možnost zadání volitelné dvojné hodnoty
- Volitelné typy senzorů (PT-100, J, k, L, T, S, R)
- Automatický výpočet PID parametrů (SELF Tunee)
- Digitální vstup se třemi různými přiřazitelnými funkcemi
- Funkční tlačítko typu F, které může být obsazeno třemi různými funkcemi
- Funkce měkkého startu
- Volitelný výstup SSR
- Relé výstup C/A2, který lze použít jako druhý výstup pro alarm nebo kontrolu teploty
- Reléový výstup A1 lze použít jako první výstup pro alarm nebo PID chladicí výstup
- Volitelné ovládání topení/chlazení
- Vlastnost offsetu pro zadání
- Možnost výběru reléových pozic v případě výpadku sondy nebo periodického a automatického periodického provozu
- Komunikace s protokolem RS-485 Modbus
- Označení CE podle norem EN
- Tento text byl přeložen strojově.
Technické parametry
- Příkon 5 VA
- Přesnost: ±0,5 % rozsah stupnice + 1 desetiné místo
- Rozlišení: 0,1 °C nebo 1 °C
- Připojení přes šroubové svorky pro 2,5 mm²
- Provozní teplota: 0 až 50 °C
- Kategorie produktu
termostat
- Typ
ET8420-LV
- Typ termostatu
PID
- Provozní napětí
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
- Rozsah měření
-199.9 do 1700 °C
- Max. měřená teplota
1700 °C
- Min. měřená teplota
-199.9 °C
- Počet reléových výstupů
2
- Počet tranzistorových výstupů
1
- Výstupy
Relé C/A2: 250 v AC, 8 a (ohmická zátěž), přepínací kontakt NO + NC, volitelné jako regulační nebo alarmový 2 výstup
A1 relé: 250 v AC, 8 a (ohmická zátěž), NO, volitelné jako výstup pro alarm 1 nebo PID regulační výstup pro funkci chlazení
SSR-výstup: Max. 20 mA, 24 V.
- Rozm.
(d x š x v) 87 x 96 x 48 mm
- Barva
černá
- V
48 mm
- Délka
87 mm
- Šířka
96 mm
IP65 (čelní strana) / IP20 (zadní strana)
- typ senzoru
Pt100
J
K
L
T
S
R
B
- Číslo výrobce
ET8420-LV
- Provedení
PID regulace s automatickým laděním (SELFTUNE)
Měkký start (rychlostní funkce)
Volitelné druhy regulace On-Off / P, PD, PID
- Montážní hloubka
87 mm
- Způsob montáže
vestavné
- Digitální vstupy
1
- Montážní rozměry
96 x 48 mm
- Typ senzoru
PT100 a různé termočlánky (J, k, L, T, s, R, B).
- Hmotnost
400
Ke stažení
List technických údajů
List technických údajů 3527761 Enda PID termostat Pt100, J , K, L , T , S , R , B -199.9 do 1700 °C (d x š x v) 87 x 96 x 48 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3527761 Enda PID termostat Pt100, J , K, L , T , S , R , B -199.9 do 1700 °C (d x š x v) 87 x 96 x 48 mm
Popis
Kompaktní On-off/PID regulátor s funkcí sebe optimalizace, řídící funkce jako relé nebo SSR nastavení výstupů. Dvě verze zařízení, se vstupem pro PT100 nebo termočlánkem. Funkce měkkého startu (Lhůta pro žádanou hodnotu) a bezpečnostní kód proti neoprávněnému nastavení hodnot. Jednoduché a intuitivní ovládání pomocí horizontálního a vertikálního menu.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Způsob ovládání - individuální nastavení požadované hodnoty a ovládání alarmu
- Metoda kontroly - zapnuto/vypnuto, P, PD, PD, PID (volitelné)
- A/D převodník - 12 bit
- Interval vzorkování: 100 ms
- Proporcionální páska - nastavitelná mezi 0,0 % a 100,0 %. Pokud je Pb=0,0 %, je vybráno řízení ZAP/VYP.
- Kontrolní doba - nastavitelná od 1 do 250 sekund
- Hystereze - nastavitelná od 1 do 50 °C/F.
