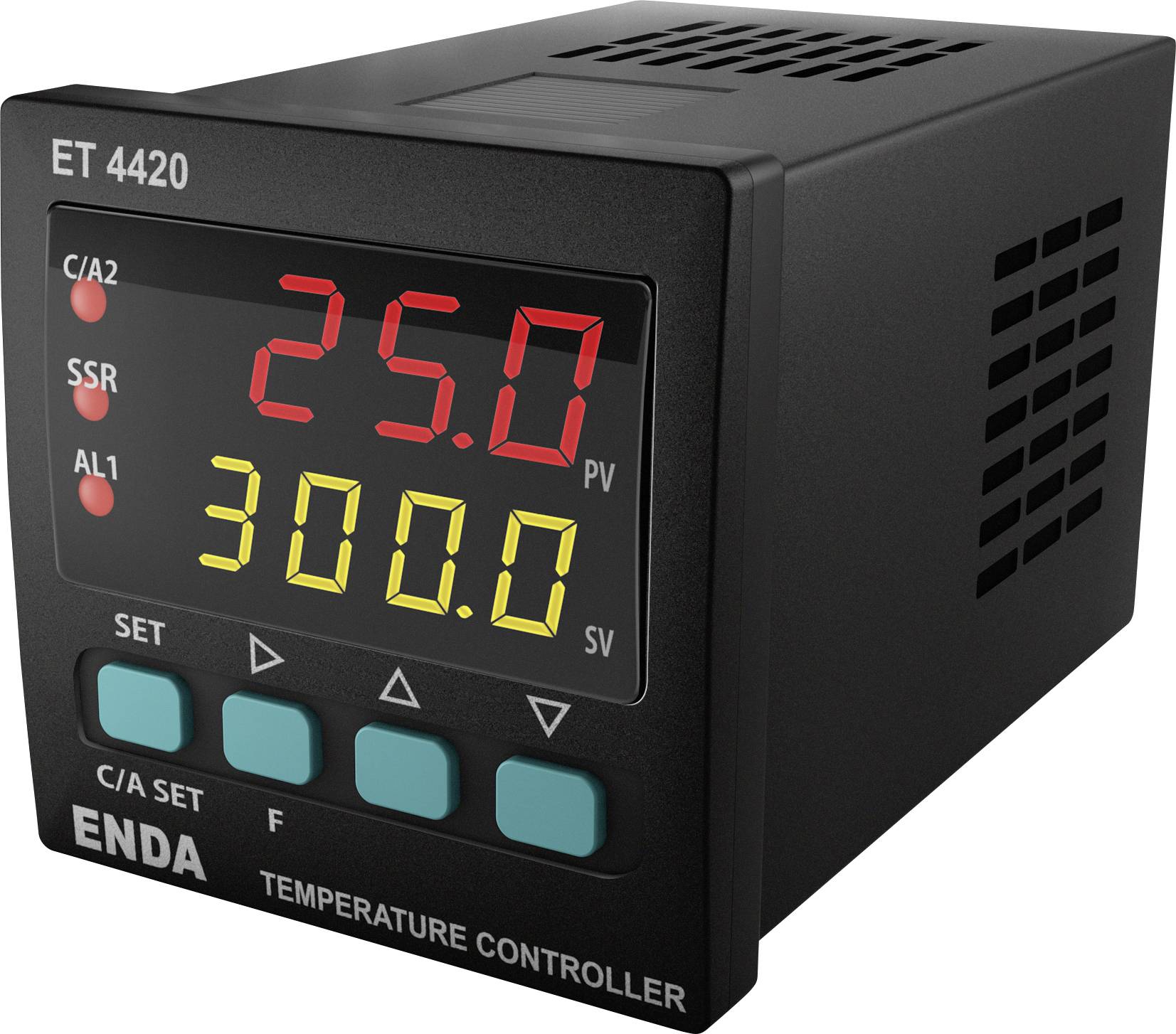

Enda PID termostat Pt100, J , K, L , T , S , R , B -199.9 do 1700 °C (d x š x v) 87 x 48 x 48 mm
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
termostat
Typ termostatu
PID
Provozní napětí
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
Max. měřená teplota
1700 °C
Počet reléových výstupů
2
Datasheety: (PDF)
Počet
Celková cena (3 073,55 Kč / kus)
3 073,55 Kč
Bez DPH.
Doprava zdarma
Už jen 6 Ks skladem!
Hlavní benefity
PID regulátor teploty
- Možnost zadání volitelné dvojné hodnoty
- Volitelné typy senzorů (PT-100, J, k, L, T, S, R)
- Automatický výpočet PID parametrů (SELF Tunee)
- Digitální vstup se třemi různými přiřazitelnými funkcemi
- Funkční tlačítko typu F, které může být obsazeno třemi různými funkcemi
- Funkce měkkého startu
- Volitelný výstup SSR
- Relé výstup C/A2, který lze použít jako druhý výstup pro alarm nebo kontrolu teploty
- A1 reléový výstup, který lze použít jako první výstup pro alarm nebo PID chladicí výstup
- Volitelné ovládání topení/chlazení
- Vlastnost offsetu pro zadání
- Možnost výběru reléových pozic v případě výpadku sondy nebo periodického a automatického periodického provozu
- Komunikace s protokolem RS-485 Modbus
- Označení CE podle norem EN
- Tento text byl přeložen strojově.
Technické parametry
- Kategorie produktu
termostat
- Typ
ET4420-LV
- Typ termostatu
PID
- Provozní napětí
8 V/AC
10 V/DC
12 V/DC
24 V/AC
24 V/DC
30 V/DC
- Rozsah měření
-199.9 do 1700 °C
- Max. měřená teplota
1700 °C
- Min. měřená teplota
-199.9 °C
- Počet reléových výstupů
2
- Počet tranzistorových výstupů
1
- Výstupy
Relé C/A2: 250 v AC, 8 a (ohmická zátěž), přepínací kontakt NO + NC, volitelné jako regulační nebo alarmový 2 výstup
A1 relé: 250 v AC, 8 a (ohmická zátěž), NO, volitelné jako výstup pro alarm 1 nebo PID regulační výstup pro funkci chlazení
SSR-výstup: Max. 20 mA, 24 V.
- Rozm.
(d x š x v) 87 x 48 x 48 mm
- Barva
černá
- V
48 mm
- Délka
87 mm
- Šířka
48 mm
IP65 (čelní strana) / IP20 (zadní strana)
- typ senzoru
Pt100
J
K
L
T
S
R
B
- Číslo výrobce
ET4420-LV
- Provedení
PID regulace s automatickým laděním (SELFTUNE)
Měkký start (rychlostní funkce)
Volitelné druhy regulace On-Off / P, PD, PID.
- Montážní hloubka
87 mm
- Způsob montáže
vestavné
- Digitální vstupy
1
- Montážní rozměry
48x48 mm
- Typ senzoru
PT100, J, K, T, S, R
- Hmotnost
250
- Provozní napětí
230 V/AC
Ke stažení
List technických údajů
List technických údajů 3527765 Enda PID termostat Pt100, J , K, L , T , S , R , B -199.9 do 1700 °C (d x š x v) 87 x 48 x 48 mm
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3527765 Enda PID termostat Pt100, J , K, L , T , S , R , B -199.9 do 1700 °C (d x š x v) 87 x 48 x 48 mm
Popis
PID regulátor pro různé rozměry DIN instalace (48 x 48, 72 x 72, 96 x 96 mm), typ ovládání "ON-OFF" nebo PID s automatickým laděním. Současné zobrazení skutečné hodnoty (červená nebo žlutá 7-segmentový displej) a požadované hodnoty (žlutá 7-segmentový displej). Funkce měkkého startu (rychlostní funkce) a bezpečnostní kód proti neoprávněnému nastavení hodnot. Jednoduché a intuitivní ovládání pomocí horizontálního a vertikálního menu.
Provedení
- Zapojení se dvěma/třemi vodiči PT100 (DIN EN60751) -200 až +600 °C, resp. -99,9 až +300 °C
- Termočlánky (podle DIN EN60584) 0 až 1600 °C - typ J, K, T, S, R, přesnost 0,2 % v. MB + 1 digitální zálohování dat v paměti EEPROM
- Ochrana přední: IP60
- Ochrana zadní: IP20 vč. snímatelné šroubové svorky pro 2,5 mm
- 1 přepínací kontakt síťového napětí s relé
- 1 kontakt NO (spínací výkon 2 A/250 V/AC při regulaci odporového zatížení)
- 1 polovodičový výstup (výstup SSR, max. 12 V/DC/20 mA).
