Emonio P3plus 80A sada měřiče spotřeby el. energie

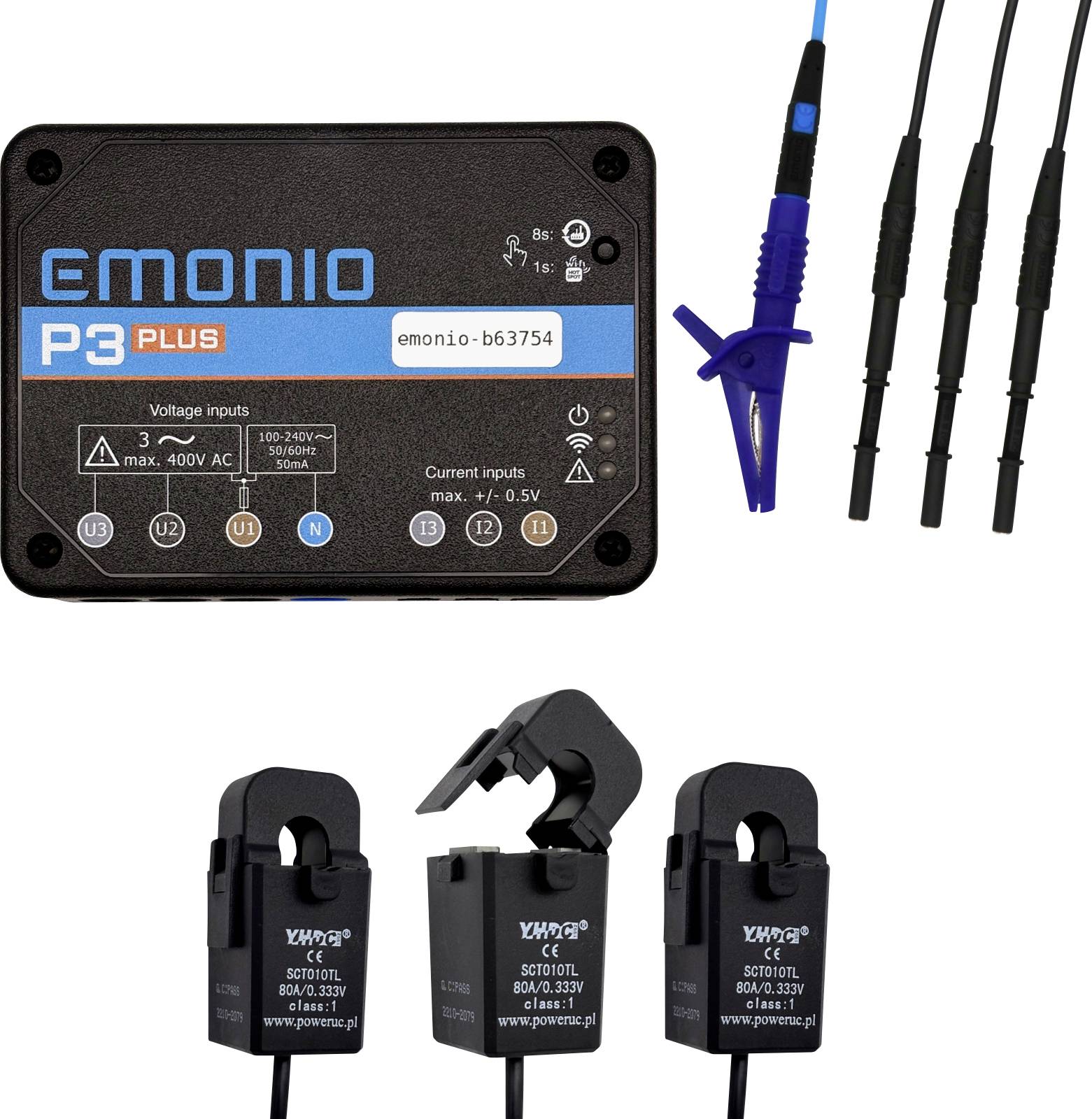

Zařízení pro monitorování energie 'EMONIO P3 Plus' s barevně rozlišenými vstupy napětí, LCD displejem a třemi proudovými transformátorovými svorkami.

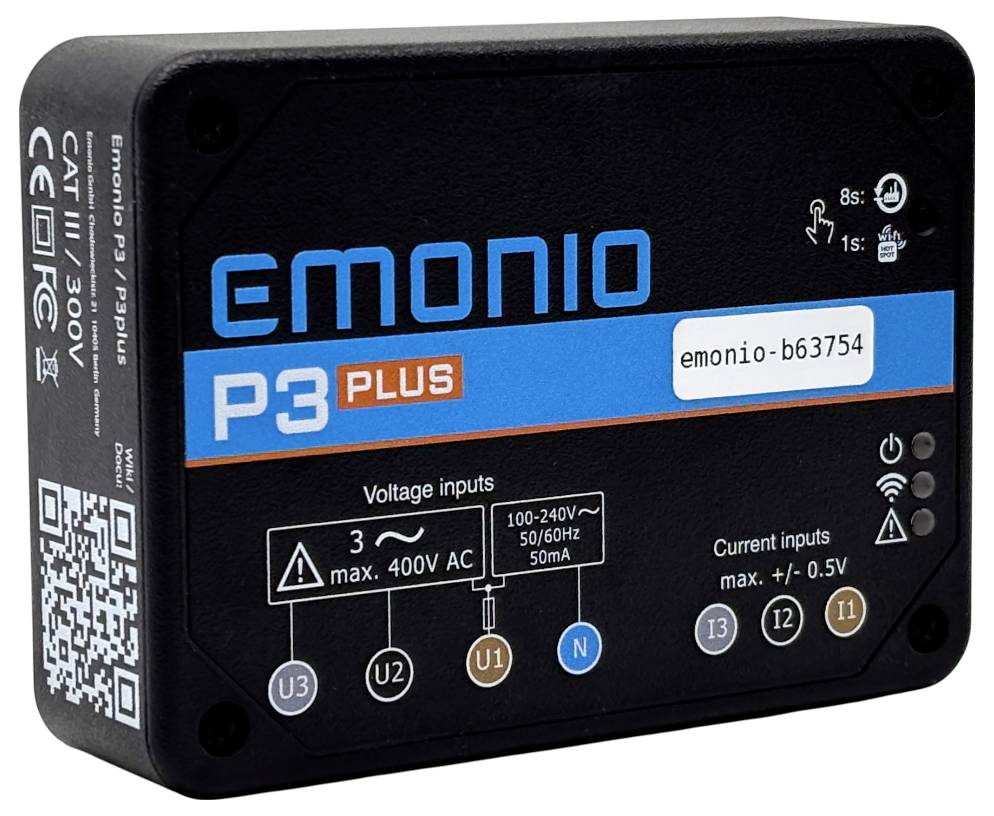

Zařízení označené štítkem 'emonio P3 PLUS' se vstupním napětím 'max. 400V AC' a proudovými vstupy 'max. +/- 0,5V'. Sériové číslo 'emonio-b63754'.

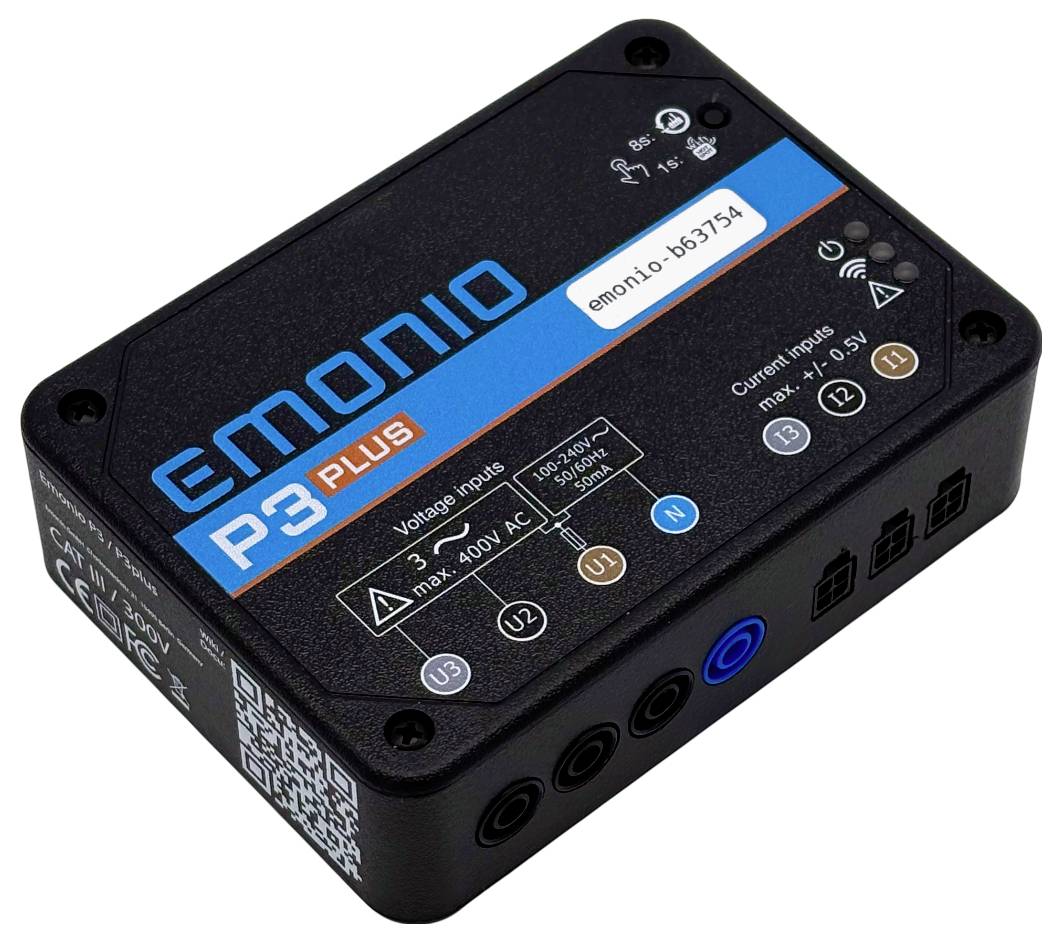

Černé elektronické zařízení označené štítkem "emonio P3 Plus" s vyznačenými vstupy pro napětí a proudy, které je vybaveno QR kódem.

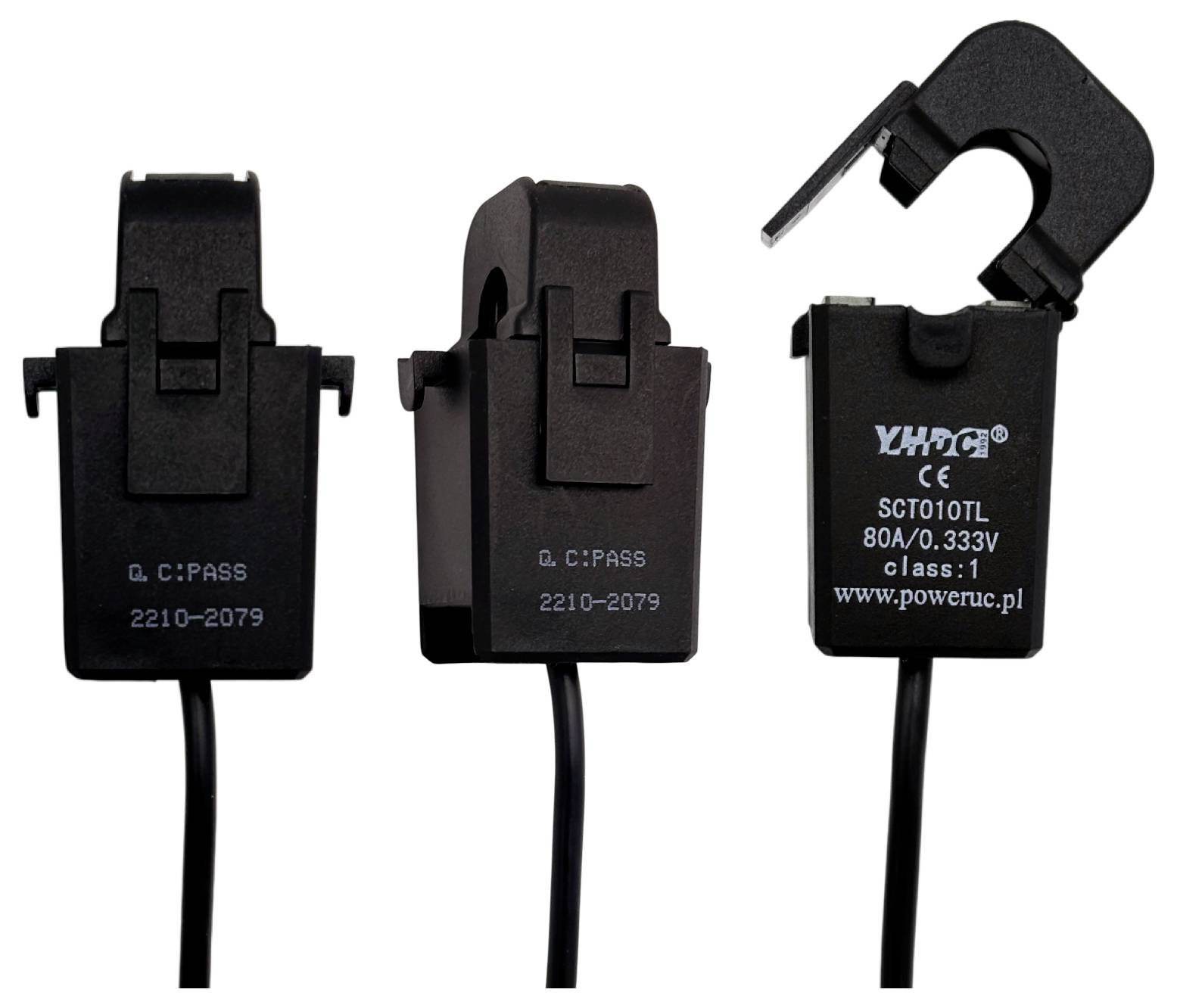

Tři černé elektrické proudové transformátory s označením 'C:PAS'; jeden je otevřený a odhaluje jeho vnitřní svorkovací mechanismus.

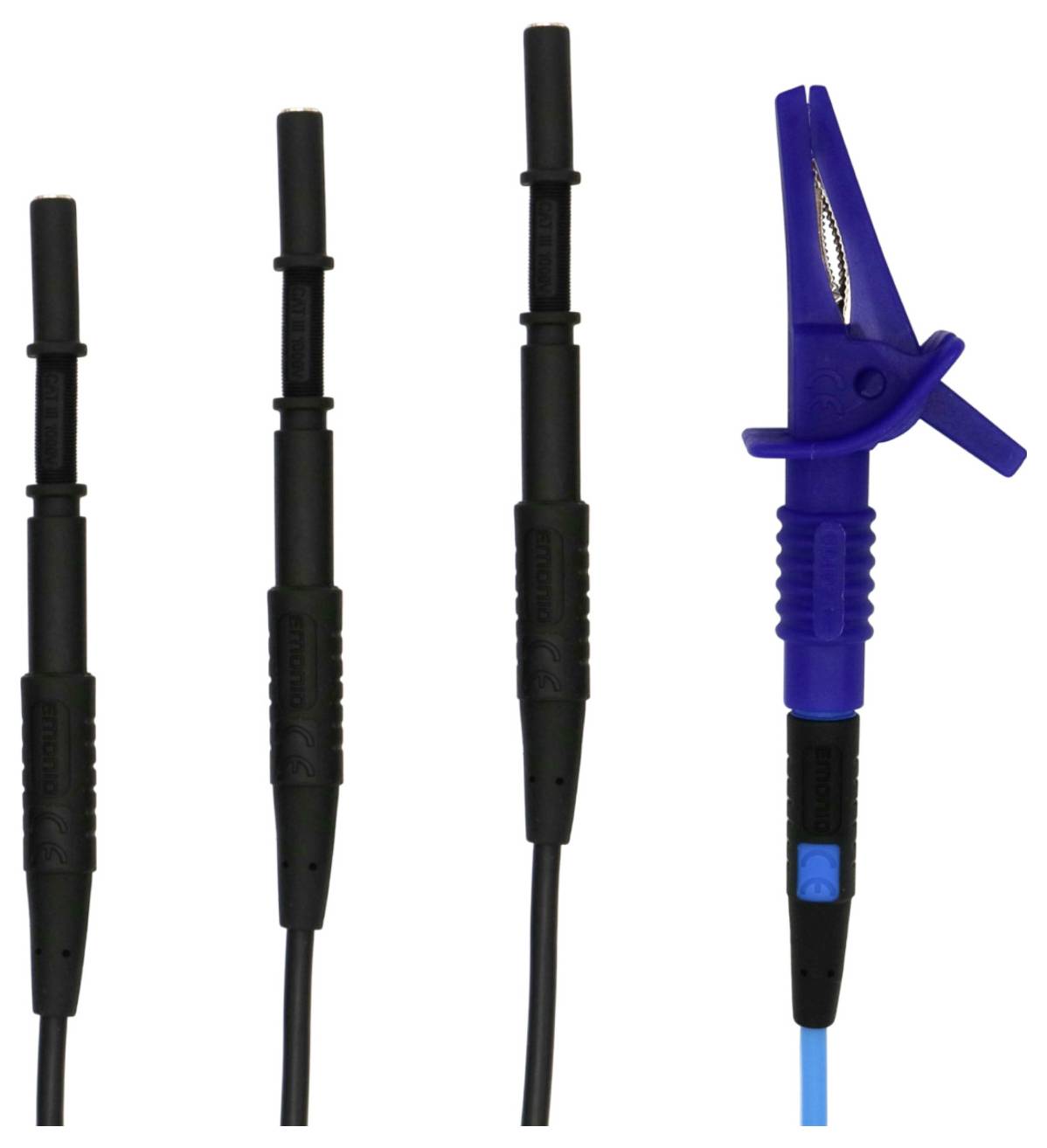

Tři černé elektrické sondy a jedna modrá svorková přípojka určené pro měření nebo testování elektrických komponentů.

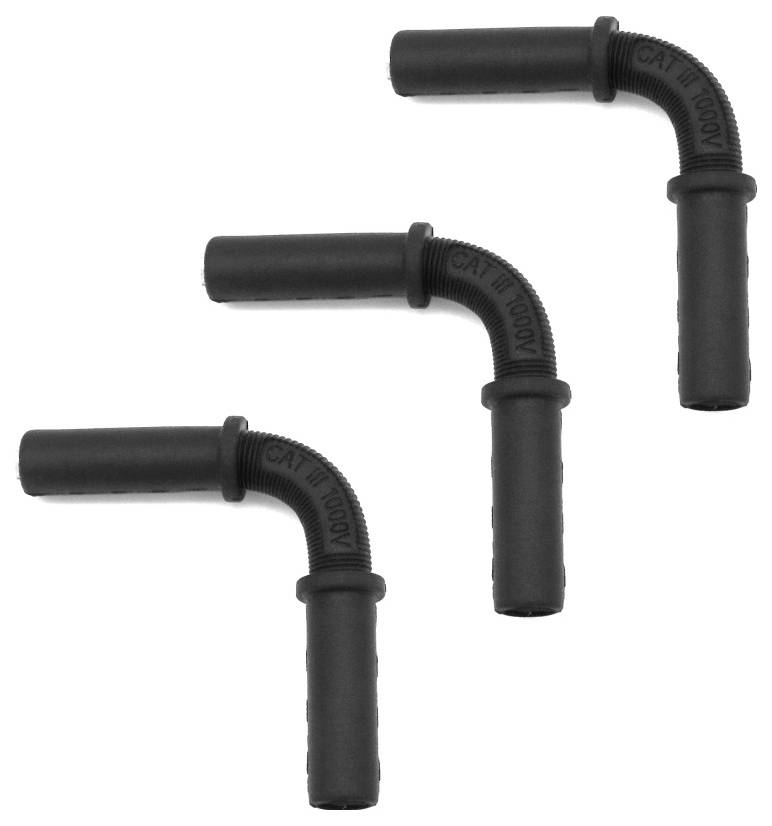

Tři L-tvarované černé gumové trubky s vroubkovanými okraji a nápisy. Umístěné v trojúhelníkovém uspořádání na jednoduchém pozadí.

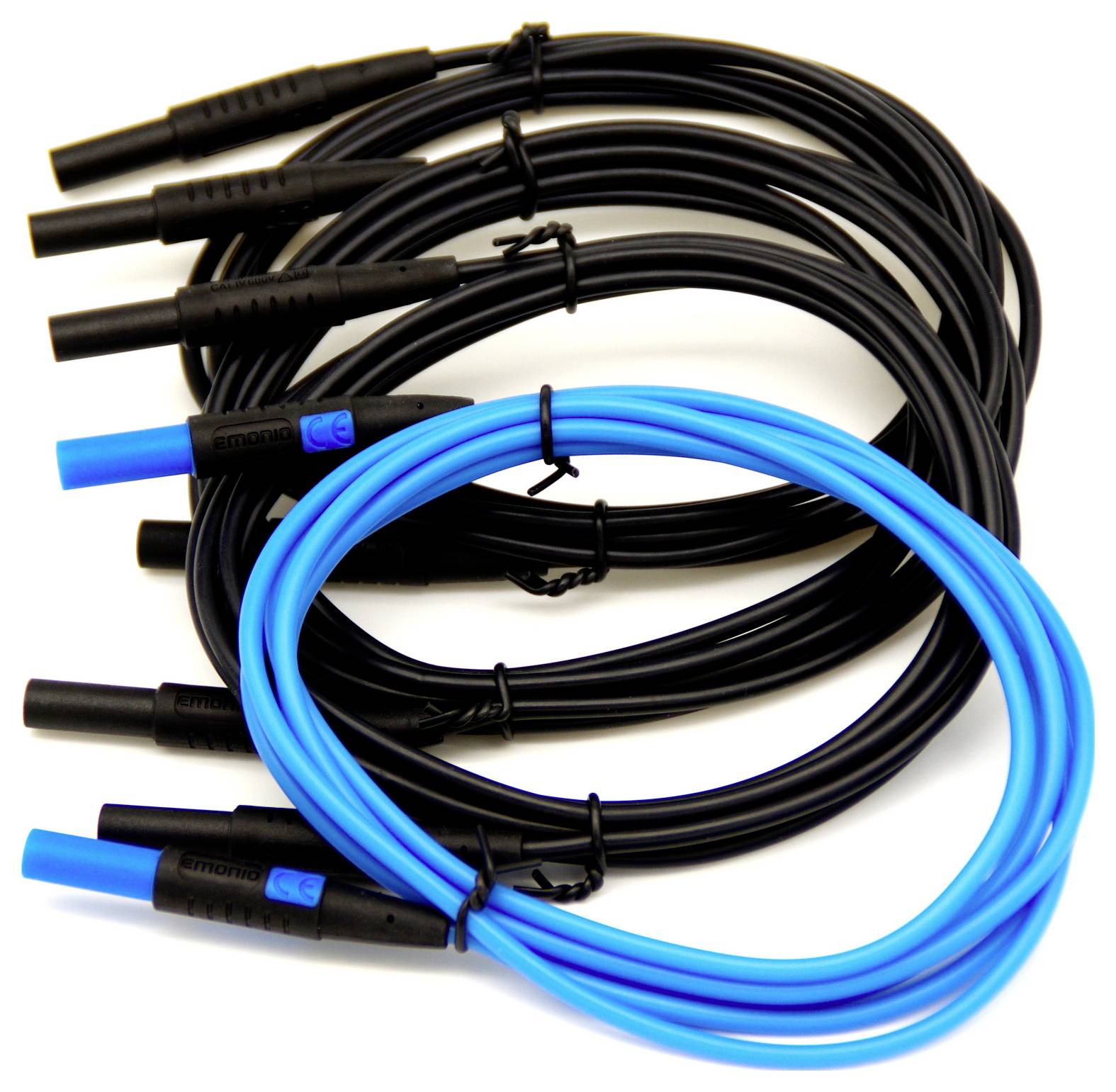

Pět černých kabelů a jeden modrý kabel s konektory jsou svinuty a umístěny vedle sebe, přičemž zdůrazňují barevný kontrast.

Malká válcovitá keramická pojistka s kovovými koncovkami, používaná pro ochranu elektrických obvodů.

Černý kufřík s rukojetí, na kterém je modřími písmeny napsáno slovo 'EMONIO', pravděpodobně určený pro uskladnění nebo přepravu.

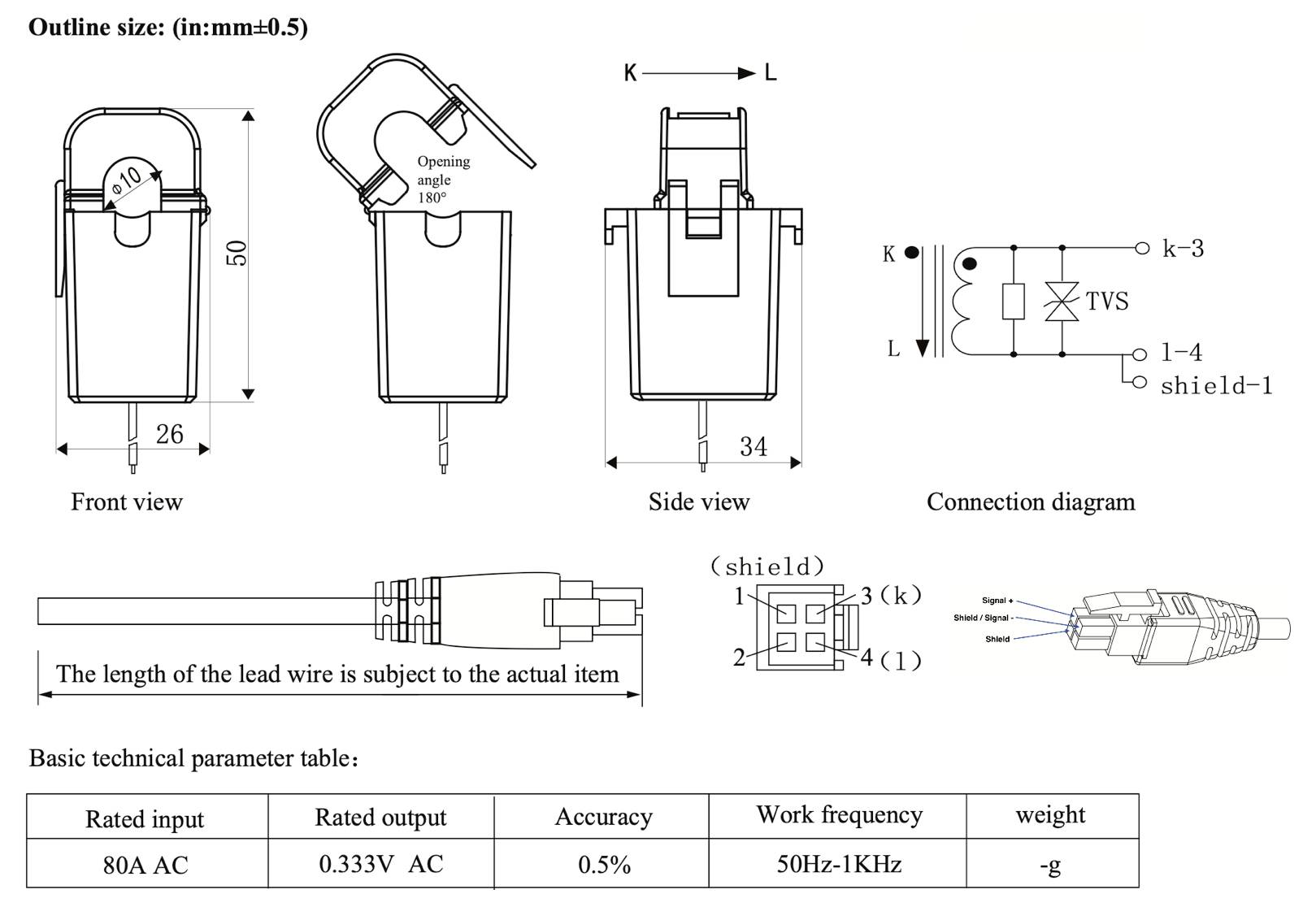

Technický diagram mechanické komponenty zobrazující přední a boční pohled, schéma zapojení a základní tabulku technických parametrů: jmenovitý vstup 80A AC, jmenovitý výstup 0,333V AC, přesnost 0,5%, frekvence 50Hz-1kHz.

1/10

Datasheety: (PDF)

Doručení: Po 9. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (24 442,15 Kč / kus)

24 442,15 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Wi-Fi měřidlo energie s harmonovou analýzou, dataloggerem, aplikací App a kompletním příslušenstvím

Emonio

Technické parametry

Napájení: Přes měřicí kabely N a U1 a integrovaný síťový zdroj
Provozní napětí 100 - 240 v ± 10 %, 50 Hz / 60 Hz (mezi neutrální a U1)
Pojistka: Hollyfuse 6FF-0250H1: 6x32mm, 250mA FF, 1000 v, IK=100 kA
Vstupy: 3+1 napěťové vstupy, 3 proudové vstupy
Vzorkovací frekvence: 32.000 vzorků/s.
ÚROVEŇ NAPĚŤOVÝCH VSTUPŮ: 230 V: N <=> U1, 400 V: U1 <=> U2 = <> U3
Úrovně proudových vstupů: Max. ±0,5 Vpp
Nejistota měření: ± 1 % pro u, I, P, s, L a Q všechny přístroje jsou kalibrovány a kalibrovány
Dodává se se s datovaným prvním certifikátem.
Kvalita napětí
Měření: IEC 61000-4-30 třída s, IEC 61000-4-7 harmonická analýza,
Úplné harmonické zkreslení, účiník, IEC 62053-21
A IEC 62053-22; EN50470-3; OIML R46; A ANSI C12.20
Podporuje standardy jalového výkonu IEC 62053-23, IEC 62053-24
Telemetrie datová paměť: Při výpadku internetového připojení plně automatická až 1 rok
Datová paměť 32 GB: Datová paměť na integrované SDHC kartě, až dva
Roky v případě záznamů na hodinách
Odběr proudu (max., typicky): 50 mA / 15 mA
Komunikace: Wi-Fi: 802.11 b/g/n/e/i (802.11n @ 2.4 GHz až 150 Mbit/s or
BT: v4.2 BR/EDR a BT Low Energy (BLE)
Zabezpečení: IEEE 802.11 se všemi standardy, včetně WFA, WPA/WPA2/WPA2-Enterprise a WAPI, TLS 1.2
Aktualizace firmwaru: OTA (přes síť) / ruční přenos s prohlížečem
WiFi režimy: Stanice/měkké AP/SoftAP + stanice/P2P
ŠIFROVÁNÍ: AES/RSA/ECC/SHA
Síťové protokoly: MQTT, Modbus/TCP, DHCP, HTTP, NTP, SMTP, FTP, Telnet
Ukazatel se 3 stavovými LED
Podmínky pro pomoc: -5 °C až 40 °C, max. 80 % RH, 2000 m max. Výška
Kategorie měření Cat III / 300 v (podle EN61010-2-030)
Přepěťová kategorie OVC III (podle EN61010-1)
Třída IP: IP20
Montáž: Pomocí magnetické zadní strany nebo montážní sady na DIN lištu
Hmotnost: 237g
Rozměry v mm (Š x v x H): 116,0 x 84,5 x 35,40 mm
