Emko ESM-4450.2.20.1.1/00.00/0.0.0.0 2bodový, P, PI, PD, PID termostat Pt100, J , K, R , S , T -200 do 1700 °C relé 5 A

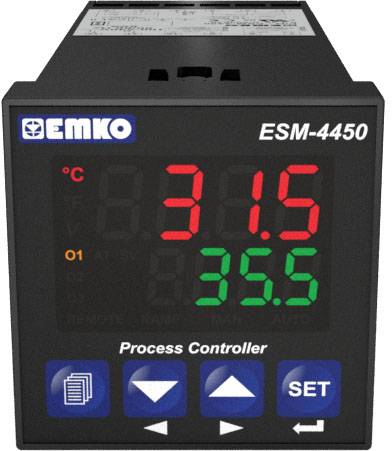

Regulátor procesu 'EMKO ESM-4450' zobrazuje teplotu: Červeně '31.5°C', Zeleně '35.5°C'. Trojúhelníkové klávesy a tlačítko 'SET' dole.

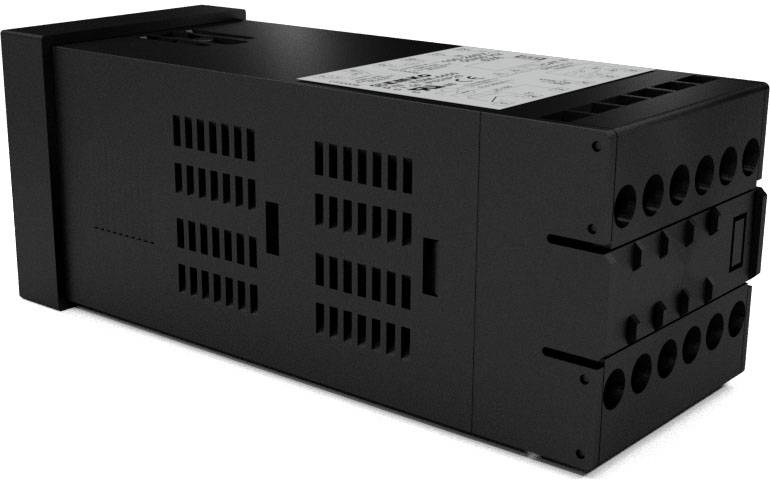

Černý obdélníkový elektronický modul s několika větracími otvory a konektory, pravděpodobně určený pro elektrické instalace.

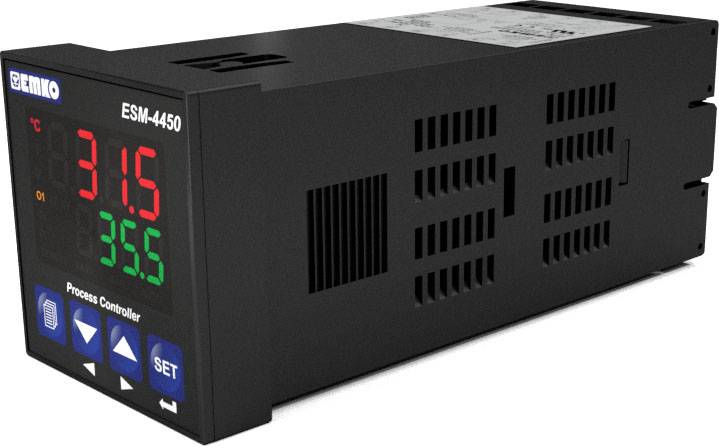

Digitální procesní regulátor značky Emko s indikací teplotních hodnot: nahoře '31,5 °C', dole '35,5 °C'.

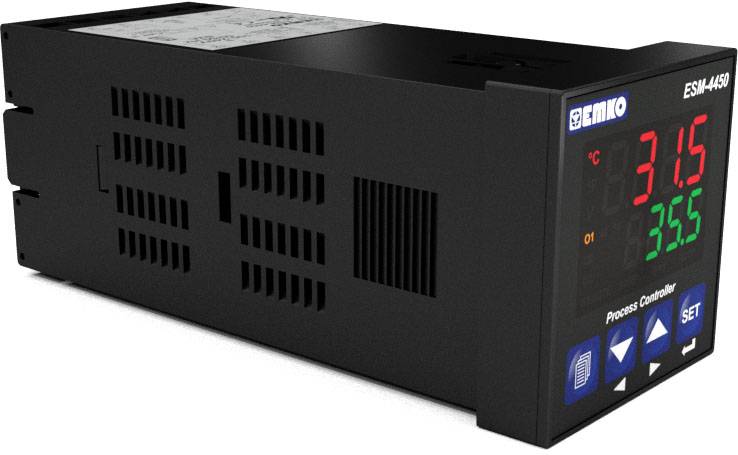

Digitální procesní regulátor s displejem, který zobrazuje teploty 31,5°C červeně a 35,5°C zeleně.

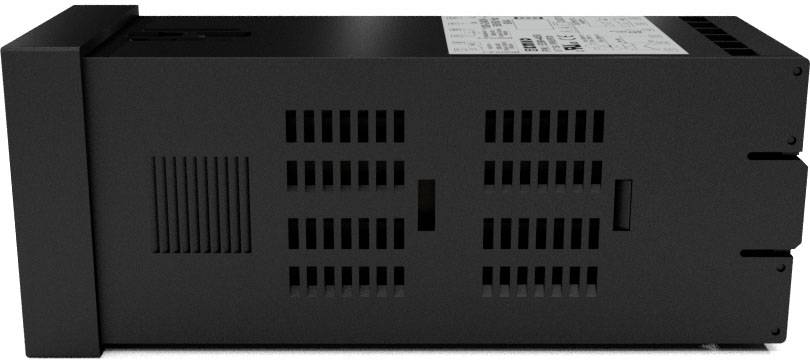

Černé elektronické zařízení s větracími otvory a štítkem nahoře. Zdá se být součástí většího technického systému.

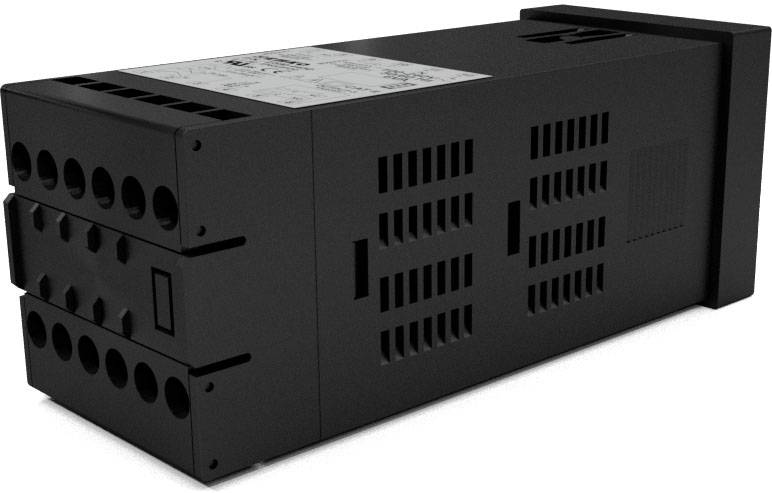

Černé elektronické zařízení s několika větracími otvory a přípojnými otvory na přední straně.

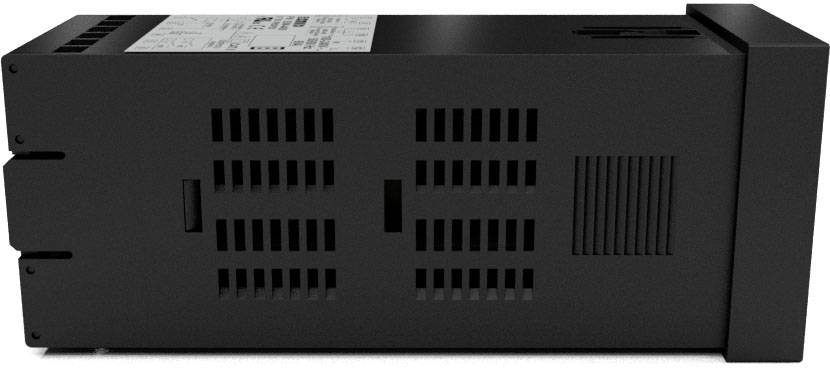

Černá elektronická rozváděčová skříň obdélníkového tvaru, s větracími otvory po straně a štítkem na horní straně.

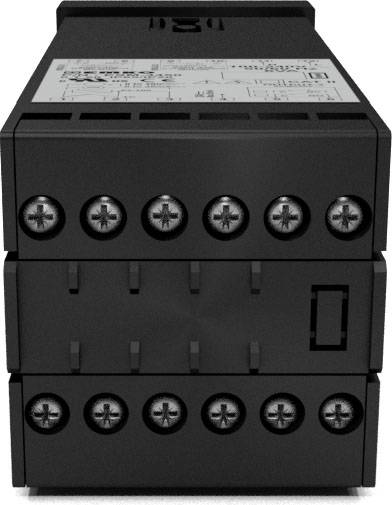

Černé elektrické relé s několika šroubovými svorkami. Nahoře je umístěn diagram s technickými specifikacemi.

1/8

Kategorie produktu

termostat

Typ termostatu

2bodový, P, PI, PD, PID

Provozní napětí

24 V DC/AC

Max. měřená teplota

1700 °C

Výstup termostatu

relé 5 A

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

5 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 376,03 Kč / kus)

3 376,03 Kč

Bez DPH.

Doprava zdarma

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Emko ESM-4450.2.20.1.1/00.00/0.0.0.0 2bodový, P, PI, PD, PID termostat

4místný ukazatel procesů
4-místný ukazatel požadované hodnoty
Univerzální měřicí vstup pro Pt100, J, k, R, s, T, 0-50 mV, 0-10 v, 0/4-20 mA
2bodová, P, PI, PD nebo PID regulace
Funkce samočinné optimalizace PID
Dvoubodová nebo vícebodová kalibrace analogových signálů
8-krokový regulátor procesů při použití přídavného modulu EMI-400 digitální vstup
Měkký start
Řízení motorového ventilu
Výstražné hodnoty
Hystereze
Offset hodnoty
Výstup relé
Ochrana heslem pro nastavení programu
Komunikační rozhraní
2 sloty pro I/o moduly z řady EMI-400 a EMO-400

Technické parametry

Kategorie produktu: termostat

Typ: ESM-4450.2.20.1.1/00.00/0.0.0.0

Typ termostatu: 2bodový, P, PI, PD, PID

Provozní napětí: 24 V DC/AC

Rozsah měření: -200 do 1700 °C

Max. měřená teplota: 1700 °C

Min. měřená teplota: -200 °C

Výstup termostatu: relé 5 A

Počet reléových výstupů: 1

Rozm.: (d x š x v) 117 x 48 x 48 mm

Barva: černá

V: 48 mm

Délka: 117 mm

Šířka: 48 mm

: čelní strana: IP65 / připojení: IP20

typ senzoru: Pt100
J
K
R
S
T

Číslo výrobce: ESM-4450.2.20.1.1/00.00/0.0.0.0

Montážní hloubka: 105 mm

Způsob montáže: vestavné

Rozhraní: RS 232

Typ senzoru: PT00 + |J + |K |R + , KTERÉ S |T

Hmotnost: 210 g

Ke stažení

List technických údajů

List technických údajů 2352540 Emko ESM-4450.2.20.1.1/00.00/0.0.0.0 2bodový, P, PI, PD, PID termostat Pt100, J , K, R , S , T -200 do 1700 °C relé 5 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2352540 Emko ESM-4450.2.20.1.1/00.00/0.0.0.0 2bodový, P, PI, PD, PID termostat Pt100, J , K, R , S , T -200 do 1700 °C relé 5 A

Popis

ESM-4450 je univerzální regulátor pro řízení procesů. Regulátor je nastavitelný na 2bodovou, P, PD, PI nebo PID regulaci. Regulátor navíc disponuje funkcí samočinné optimalizace PID, kterou lze nastavit na Auto-Tune (omezení cyklu) nebo Self-Tune (potvrzování kroků). Další funkce jsou 8-krokové řízení procesů při použití přídavného modulu EMI-400, digitálního vstupu, pozvolný rozběh a řízení motorového ventilu. Základní varianta disponuje univerzálním vstupem pro teplotní senzory a analogový signál, komunikačním rozhraním a reléovým výstupem. Přes dvě sloty lze regulátor rozšířit o I/o moduly. K dispozici jsou vstupní moduly EMI-400 v provedení digitální vstup, 0/4-20 mA nebo 0-10 v/DC analogový vstup, termočlánek, 0-5 a pro měniče proudu a Pt100. Jako výstupní moduly jsou k dispozici EMO-400 moduly reléový výstup, výstup SSR, tranzistorový výstup a analogový výstup 0/4-20 mA.

Tento text byl přeložen strojově.
