Emis krokový motor s regulátorem SMC-dMOT-56 SMC-dMOT-56 1.1 Nm 0.7 A 0.7 A Průměr hřídele: 6 mm

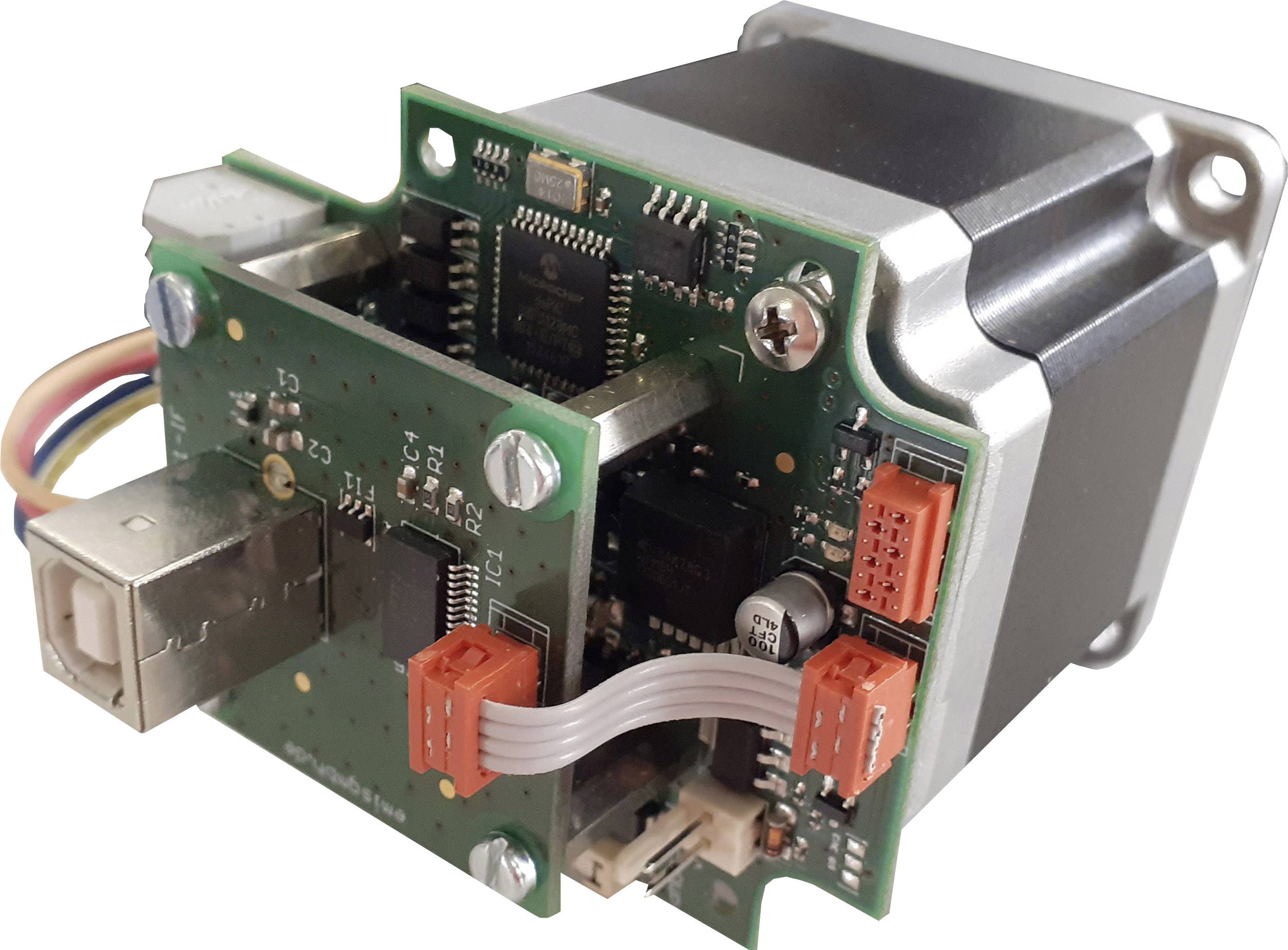

Obrázek ukazuje krokový motor s připojenou elektrickou deskou plošných spojů. Kabely jsou připojeny k několika kontaktům na desce.

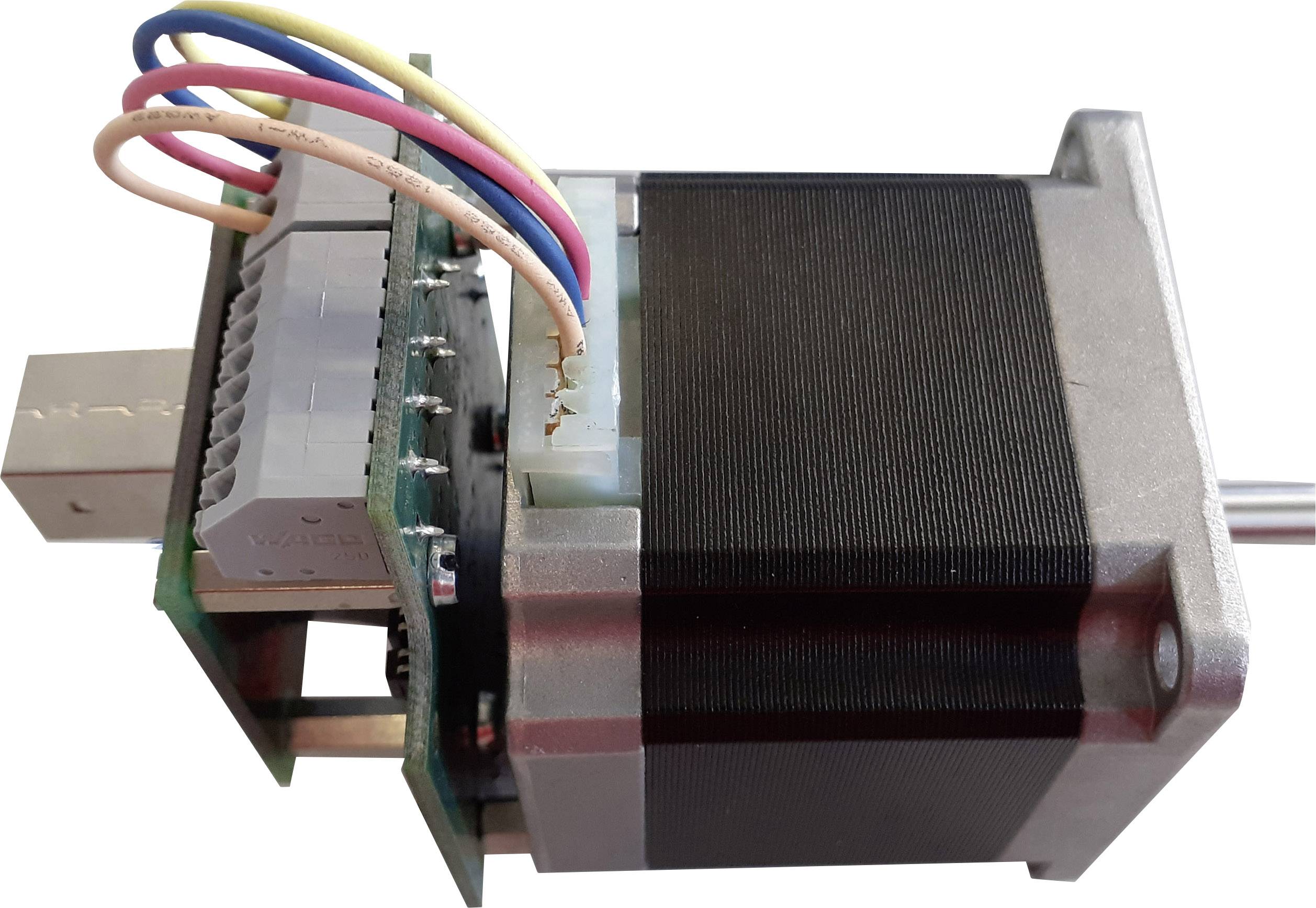

Krokový motor s připojenou elektronickou deskou a barevnými vodiči používanými pro řízení pohybu motoru.

1/2

Doručení: Pá 16. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 904,96 Kč / kus)

5 904,96 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Krokový motor QMot Hybrid 1,8°

Jednoduché připojení přes USB
Konektor pro referenční spínač
Konektor pro nouzový modul
Konektor pro ventilátor
Kaskádování více krokové motory
Ochrana proti přehřátí
Velmi kompaktní provedení

Technické parametry

Provozní napětí: 12 V DC do 48 V DC

Úhel: 1,8°

Brzdný moment: 1.1 Nm

Max. fázový proud: 0.7 A

Ø hřídele: 6 mm

Délka hřídele: 19.1 mm

Číslo výrobce: SMC-dMOT-56

Typ: SMC-dMOT-56

Šířka: 56 mm

Míra příruby: 56 mm

Rozhraní: USB

Jmenovitý proud: 0.7 A

Jmenovité napětí: 4.69 V

Fáze: 2

Ø hřídele: 6 mm

Počet otáček: 1200 ot./min

Délka motoru: 55,3 mm

Kategorie produktu: krokový motor s regulátorem

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2189880 Emis krokový motor s regulátorem SMC-dMOT-56 SMC-dMOT-56 1.1 Nm 0.7 A 0.7 A Průměr hřídele: 6 mm

Popis

Vhodný pro řízení Trinamic. Bipolární 2fázový hybridní krokový motor ve verzi "High-Torque" s rozlišením od 1,8 ° (200 kroků na otáčku). Hranatá konstrukce s velikostí přírub: 28 mm (NEMA11), 42 mm (NEMA17), 57 mm (NEMA23) a 60 mm (NEMA24). Díky vnitřnímu uspořádání je vhodný zejména pro mikro krokový provoz (µStepping). 4x připojovací licna.
