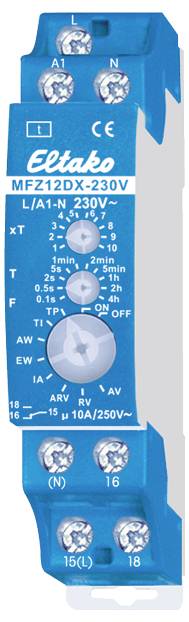

Eltako MFZ12DX-230V 23001007 časové relé, 0.1 - 14400 s, 10 A, 1 ks

Přepínací kontakt beznapěťový 10A/250 v AC, 230V LED lampy do 200 W, žárovky 2000 W*. V režimu stand-by ztráta pouze 0,4 W. Řadová vestavná jednotka pro montáž na lištu DIN-EN 60715 TH35. 1 dílek stupnice = 18 mm široká, hloubka 58 mm. S patentovanou technologií Eltako Duplex (DX) mohou běžně beznapěťové kontakty při spínání 230 v střídavého napětí 50 Hz přesto v rozsahu nulu a drasticky snížit opotřebení. K tomu stačí připojit vodič N na svorku (N) a L na 15 (L). Tím je dosaženo jen 0,1 W dodatečné ztráty v režimu stand-by. Napájecí a řídicí napětí 230 v/AC. Nastavitelné časy mezi 0,1 sekund a 40 hodin. Funkce F (Popis strana 13-22) RV = zpoždění relapsů AV = zpoždění odezvy TI = taktovač na začátku TP = taktovač s pauzou začínající IA = zpoždění odezvy na impulz (např. automatický otvírač dveří) EW = vstupní měnič AW = výstupní měnič ARV = zpoždění odezvy a relapsů ON = trvalé ZAPNUTÍ = trvalé vypnutí Z světelné diody pod velkým otočným spínačem informuje během doby o poloze kontaktu. Bliká, dokud je pracovní kontakt 15-18 otevřený (15-16 zavřený) a stále svítí, dokud je pracovní kontakt 15-18 zavřený (15-16 otevřený). Časová základna T se nastavuje prostředním cvakávovým otočným spínačem T. Základní hodnoty jsou 0,1 sekundy, 0,5 sekund, 2 sekundy, 5 sekund, 1 minuta, 2 minuty, 5 minut, 1 hodina, 2 hodiny a 4 hodiny. Celkový čas se vypočítá jako časová základna vynásobená násobkem. Multiplikátor XT se nastavuje horním otočným spínačem XT a pohybuje se mezi 1 a 10. Díky tomu lze nastavit časy mezi 0,1 sekundy (časová základna 0,1 sekund a multiplikátor 1) a 40 hodin (časová základna 4 hodin a multiplikátor 10). * Maximální zatížení lze použít od doby zpoždění nebo taktování 5 minut. Při kratších časech se maximální zatížení snižuje: Až 2 sekundy na 15 %, až 2 minuty na 30 %, až 5 minut na 60 %.

Tento text byl přeložen strojově.
