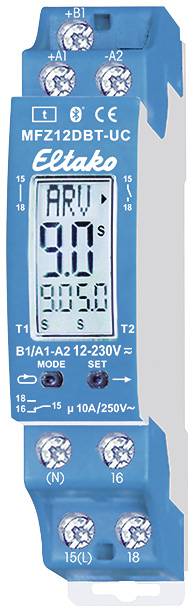

Eltako MFZ12DBT-UC 23001003 časové relé, 0.1 - 14400 s, 250 V/AC, 10 A, 1 ks

Digitální nastavitelné multifunkční časové relé s displejem a Bluetooth s aplikací Eltako Connect. Se 18 funkcemi. 1 přepínací kontakt beznapěťový 10 a / 250 v AC a DX, 230V LED lampy do 200 W, žárovky 2000 W. S osvětlením displeje. V režimu stand-by ztráta pouze 0,1 - 0,3 W. Řadová vestavná jednotka pro montáž na lištu DIN-EN 60715 TH35. 1 dílek stupnice = 18 mm široká, hloubka 58 mm. S patentovanou technologií Eltako Duplex (DX) mohou běžně beznapěťové kontakty při spínání 230 v střídavého napětí 50 Hz přesto v průchodu nulou dramaticky snížit opotřebení. Za tím účelem stačí vodič N připojit na svorku (N) a L na 15(L). Tím je dosaženo jen 0,1 W dodatečné ztráty v režimu stand-by. Univerzální řídicí napětí 12 v UC Napájecí napětí jako řídicí napětí. Jak funkce, tak i časy se zadají stisknutím tlačítka a digitálně se zobrazují na LCD displeji. K tomuto účelu jsou k dispozici pouze dvě tlačítka. Při nastavení času lze zadávat všechny hodnoty v předvoleném časovém rámci (0,1 až 9,9 nebo 1-99 sekund, minut nebo hodin). Nejdelší doba je 99 hodin. Lze nastavit až 600 časových nastavení. Čas (čas), který (které) byl(y) zadán(y), se neustále digitalizuje. Funkce: RV = zpoždění relapsů. AV = zpoždění odezvy. AV+ = aditivní zpoždění odezvy. Ti = synchronizátor s impulzem na začátku. TP = synchronizátor s pauzou, na začátku. IA = impulzní zpoždění odezvy (např. automatický otvírač dveří). IF = měnič impulzu. Vstupní měnič EW = vstupní měnič AW = výstupní měnič. EAW = spínací a výstupní měnič. ARV = zpožděný rozběh a návrat. ARV+ = aditiva zpoždění odezvy a relapsů. ES = impulzní spínač. SRV = impulzní spínač se zpožděným návratem. ESV = impulzní spínač se zpožděným návratem a vypnutím. ER = relé. ON = DOBA TRVÁNÍ. OFF = TRVALÉ VYPNUTÍ. U funkcí TI, TP, IA, EAW, ARV a ARV+ lze zadat jiný čas, a to i s jiným časovým rámcem. Nastavení časového relé se provádí buď přes Bluetooth pomocí App nebo pomocí tlačítek MODE a SET. Z 1. Stlačování MODE popř. SADA se zapne osvětlení displeje. 20 sekund po posledním režimu MODE, popř. Program se automaticky přepne na zobrazení normální hodnoty, podsvícení displeje se vypne. Spínací hodiny propojte s App: Stiskněte SADU, na displeji se zobrazí BLE (Bluetooth) a ID spínacích hodin. Nyní je možné připojit App (stav při dodání PIN 123123). QR kód skenujte v návodu k obsluze, App se provádí naučením. Po spárování s App je BLE+ zobrazen na displeji. Tlačítka MODE a SET jsou nyní uzamčena. Po 20 minutách bez interakce se spínacími hodinami se spojení automaticky oddělí. Změna pinů: Pro připojení přes Bluetooth lze v App změnit záznam pro zařízení s pinovými piny. Bluetooth reset (případně změněné PIN vymazat): Připojení k App musí být odděleno. REŽIM a sada současně stisknou 2 sekundy, režim blikání se bliká na displeji. Poté stiskněte sadu 2 sekundy, zobrazí se BLE na displeji. Potvrdí-li se režim MODE, provede se BLE reset, PIN vymaže a připraví se stav dodání. Nastavení časového relé pomocí tlačítek MODE a SET: Stisknutím tlačítka MODE se zvolí LCD prvek, který má být změněn. Prvek, který je součástí přístupu, bliká. Stisknutím tlačítka SET se změní prvek, který je součástí přístupu. To může být funkce, časový rámec, čas T1 nebo čas T2 (pouze u TI, TP, IA, EAW, ARV a ARV+). Každý zadání se ukončí tlačítkem MODE. Po nastavení času s MODE již nebliká žádný prvek - časové relé je připraveno k provozu. Zabezpečení při výpadku proudu: Nastavené parametry se ukládají do paměti EEPROM a jsou proto po výpadku elektrického proudu ihned k dispozici.

Tento text byl přeložen strojově.
