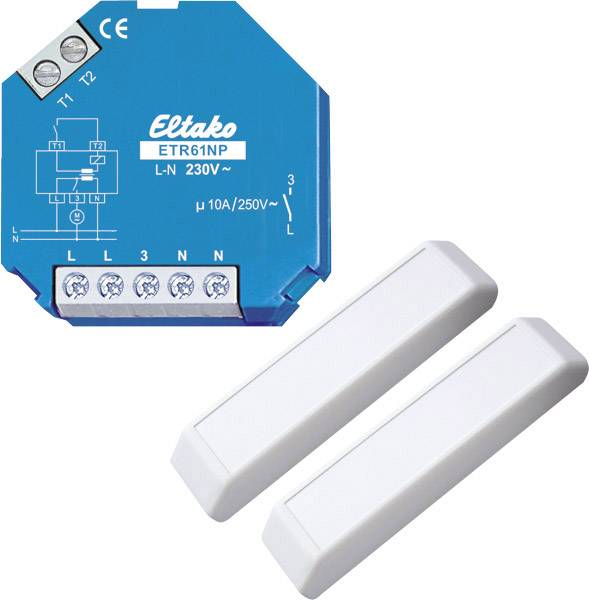

Eltako ETR61NP-230V+FK Dělicí relé, 230 V, 1 spínací kontakt, 1 ks

Dělicí relé 230 v s okenním kontaktem FK. 1 pracovní kontakt bez potenciálu 10 a / 250 v AC. S okenním kontaktem. V režimu stand-by ztráta pouze 0,5 W. Pro vestavnou montáž. Délka 45 mm, šířka 45 mm, hloubka 18 mm. Nejmodernější hybridní technologie v sobě spojuje výhody elektronického ovládání s vysokým výkonem speciálního relé bez opotřebení. Řídicí vstup s interním malým napětím 24 v DC. S oddělovacím transformátorem galvanicky odděleným od napájení a pracovního kontaktu (PELV). Proto není nutné žádné externí nízkonapěťové napájení. Se dvěma L svorkami a 2 N svorkami pro snadnou a rychlou instalaci. Napájení 230 V. Přiložený okenní kontakt se skládá z relé s připojovacími svorkami a magnetem. Obvykle uzavřený kontakt se otevře, jakmile se magnet přiblíží na méně než 25 mm. K svorkám T1 a T2 odpojovacího relé ETR61NP se připojí napájení odsávání par, dokud je okno otevřené. ETR61NP lze umístit do podomítkové dózy za zásuvku pro digestoř. Montáž okenního čidla FK: Na úzké straně pouzdra vytáhněte vložky. Připojte relé a v pouzdru vykrojte otvor pro vodiče. Obě pouzdra přilepte maximálně 15 mm od sebe a v případě potřeby dodatečně přišroubujte. V podélném směru může být magnet vůči relé libovolně otočen.

Tento text byl přeložen strojově.
