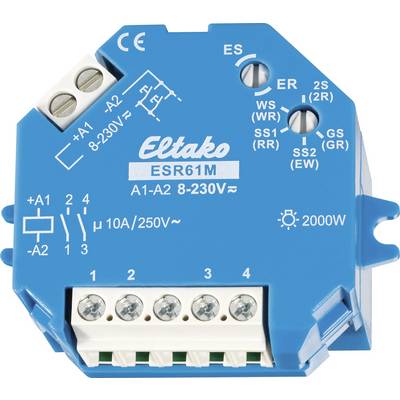

Eltako ESR61M 61200301 impulsní spínač, 0.1 - 14400 s, 250 V/AC, 10 A, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
impulsní spínač
Provozní napětí
230 V/DC
230 V/AC
Min. provozní napětí
8 V/DC
8 V/AC
Provozní napětí max.
230 V/DC
230 V/AC
Typ kontaktu
1 spínací kontakt
1 spínací kontakt
Datasheety: (PDF)
3 Ks
Prodej a doprava:
Počet
Celková cena (1 549,00 Kč / kus)
Kč
Už jen 3 Ks skladem!
Technické parametry
- Spínací výkon (referenční): žárovky
- Kategorie produktu
impulsní spínač
- Typ
ESR61M
- Připojení
šroubovací
- Provozní napětí
230 V/DC
230 V/AC
- Min. provozní napětí
8 V/DC
8 V/AC
- Provozní napětí max.
230 V/DC
230 V/AC
- Provozní napětí
8, 8 - 230, 230 V/DC, V/AC
- Typ kontaktu
1 spínací kontakt
1 spínací kontakt
- Materiál kontaktu
měď
- Spínací napětí (max.)
250 V/AC
- Spínací proud (max.)
10 A
- Max. spínací výkon
2000 W
- Časový rozsah (min.)
0.1 s
- Časový rozsah (max.)
14400 s
- Šířka
55 mm
- V
45 mm
- Hloubka
32 mm
- Rozm.
(š x v x h) 55 x 45 x 32 mm
- Obsah
1 ks
- Splňuje RoHS
ano
- Barva
vícebarevná
- Druh montáže
na omítku / pod omítku
10 A
18 mm
66 mm
58 mm
10 A
0.1-14400 s
Screw connection
230-230 V
12-12 V
Other
AC
2
Copper
230-230 V
8-8 V
Thermoplastic
Ke stažení
List technických údajů
List technických údajů 504612 Eltako ESR61M 61200301 impulsní spínač, 0.1 - 14400 s, 250 V/AC, 10 A, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 504612 Eltako ESR61M 61200301 impulsní spínač, 0.1 - 14400 s, 250 V/AC, 10 A, 1 ks
Prohlášení o shodě
Prohlášení o shodě 504612 Eltako ESR61M 61200301 impulsní spínač, 0.1 - 14400 s, 250 V/AC, 10 A, 1 ks
Popis
Pro montáž pod omítku nebo na omítku. Nulová spotřeba proudu v pohotovostním režimu. Řídicí napětí 8 - 230 V / UC (AC i DC). Pomocí dvou otočných spínačů lze volit tyto funkce: impulzní spínač nebo spínací relé, 2 spínací kontakty · Impulzní spínač nebo spínací relé, 1 spínací kontakt / 1 rozpínací kontakt · Sériový spínač, 1 + 1 spínací kontakt se sledem spínání 1 · Spínací relé (relé na klidový proud), 2 rozpínací kontakty · Sériový spínač, 1 + 1 spínací kontakt se sledem spínání 2 · Spínací impulzní relé, 1 spínací kontakt / 1 rozpínací kontakt (délka impulzu 1 s) · Skupinový spínač nebo skupinové relé, 1 + 1 spínací kontakt Sledy spínání: 0 / kontakt 1 (1-2) / kontakt 2 (3-4) / kontakty 1 + 2 · 0 / kontakt 1 / kontakty 1 + 2 / kontakt 2 · 0 / kontakt 1 / 0 / kontakt 2 · Relé se střídavě spínaným kontaktem
Doplňující informace
Beznapěťové kontakty.
