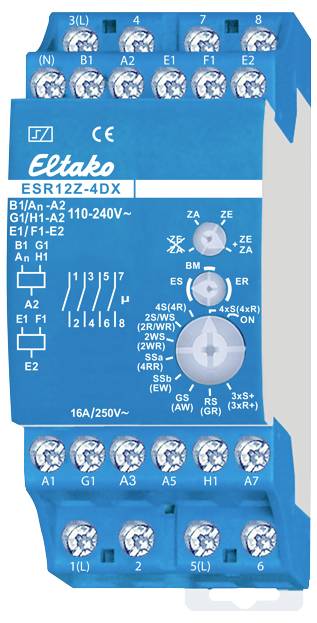

Eltako ESR12Z-4DX/110-240V 21400302 impulsní spínač 2000 W, 16 A

Se 4 nezávislými kontakty, každý 1 spínací kontakt beznapěťový 16 a/250 v AC, 230V LED lampy do 600 W, žárovky 2000 W. V režimu stand-by ztráta pouze 0,03 - 0,4 W. Řadová vestavná jednotka pro montáž na lištu DIN-EN 60715 TH35. 2 jednotky dělení = 36 mm široké, hloubka 58 mm. S patentovanou technologií Eltako Duplex (DX) může 3 z 4 běžně beznapěťových kontaktů při spínání 230V střídavého napětí 50 Hz přesto zapnout v průchodu nulou a drasticky tak snížit opotřebení. Za tímto účelem stačí jednoduše připojit vodič N na svorku (N) a vnější vodič na 1(L), 3(L) nebo 5(L). Tím je dosaženo jen 0,1 W dodatečné ztráty v režimu stand-by. Pokud je kontakt použit k ovládání spínacích zařízení, která sama nesepne v průchodu nulou, neměl by být připojen (N), protože by to vedlo k opaku. Místní univerzální řídicí napětí 110 - 240 v/AC. S přídavnými řídicími vstupy pro univerzální napětí centrálně ZAP a VYP pro 110 - 240 v/AC, galvanicky oddělený od místních řídicích vstupů. S dodatečnými skupinovými řídicími vstupy a výstupy pro 110-240V AC. Stejný potenciál jako místní daňové vstupy. Skupinový řídicí vstup umožňuje oddělený provoz skupin tohoto proudového relé v centrálním řídicím systému. Napájecí napětí jako místní řídicí napětí. Díky použití bistabilního relé nedochází při chodu ke ztrátě výkonu ani zahřívání. Po instalaci vyčkejte na rychlou automatickou synchronizaci, než se připojí spotřebiče. Centrální příkazy mají vždy přednost, místní řídící vstupy jsou během centrálního vrození zablokovány. Napájecí napětí je definováno jako vypnutí v případě výpadku napájecího napětí. S horním otočným spínačem lze tento impulzní spínač zcela nebo částečně vyjmout z centrálního řízení: Ze všech zdrojů: Ze+za = centrálně zapnuto a centrálně vypnuto, ze = pouze centrální zapnuto, za = vypnuto pouze centrálně, ze PP+za = neúčinné centrální řízení. Se středním otočným spínačem jsou pro ES a JSOU předvoleny funkce spodního otočného spínače. K dispozici jsou funkce sponek. Pokud je zvoleno BM, můžete ovládat detektorem pohybu, funkce podle návodu k obsluze. Není vhodné pro zpětné hlášení se spínacím napětím. Používejte pouze relé ESR12DDX-UC, ESR12NP-230V+UC nebo ESR61NP-230V+UC. Pomocí spodního otočného spínače lze volit mezi 18 funkcemi: ON = trvale. 4xS = 4-násobný impulzní spínač s vždy 1 spínacím kontaktem, řídicí vstupy A1, A3, A5 a A7. (4xR) = 4-násobné spínací relé, vždy 1 spínací kontakt, řídicí vstupy A1, A3, A5 a A7. 4S = impulzní spínač se 4 spínači. (4R) = spínací relé se 4 spínacími kontakty. 2S/WS = impulzní spínač s 3 spínači a 1 rozpínačem. (2R/WR) = spínací relé se 3 spínacími kontakty a 1 rozpínacím kontaktem. 2WS = impulzní spínač s 2 spínacími kontakty a 2 rozpínacími kontakty. (2WR) = spínací relé se 2 spínacími kontakty a 2 rozpínacími. SSA = sériový spínač 2 + 2 spínací kontakty se sledem spínání 0-2-2+4-2+4+6, zpětné hlášení 8. (4RR) = relé pro klidový proud s 4 rozpínacími motory. SSB = sériový spínač 2 + 2 spínací kontakty se sledem spínání 0-2-2+4-2+4+6-2+4+6+8. (EW) = spínací relé stěrače se 3 spínacími kontakty a 1 rozpínačem, doba rozpadu 1s. GS = skupinový spínač. Sled spínání 0-2-0-4-0-6-0. Zpětné hlášení 8. (AW) = vypínací spínací relé se 3 spínači a 1 rozpínacím kontaktem, 1 s. RS = spínač se 4 spínacími kontakty, A1 = řídicí vstup pro zadní síť a A3 (GR) = skupinové relé 1 + 1 + 1 + 1 spínací kontakt 3XS+ = 3-násobný impulzní spínač s vždy 1 spínacím kontaktem + zpětné hlášení 8, řídicí vstupy A1, A3 a A5. (3xR+) = 3-násobné spínací relé s 1 spínacím kontaktem + zpětné hlášení 8, řídicí vstupy A1, A3 a A5.

Tento text byl přeložen strojově.
