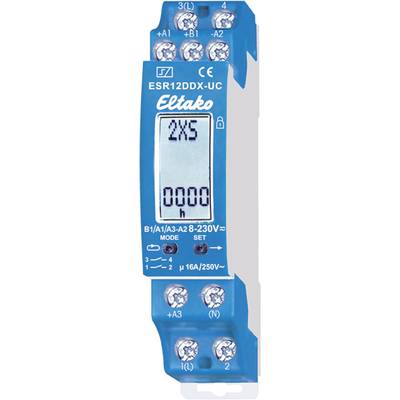

Eltako ESR12DDX-UC 21200302 impulsní spínač, 0.1 - 14400 s, 230 V/AC, 8 A, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
impulsní spínač
Provozní napětí
230 V
Typ kontaktu
2 spínací kontakty
Typ
ESR12DDX-UC
Připojení
šroubovací
11 Ks
Prodej a doprava:
Počet
Celková cena (1 649,00 Kč / kus)
Kč
Technické parametry
- Kategorie produktu
impulsní spínač
- Typ
ESR12DDX-UC
- Připojení
šroubovací
- Provozní napětí
230 V
- Typ kontaktu
2 spínací kontakty
- Materiál kontaktu
měď
- Spínací napětí (max.)
230 V/AC
- Spínací proud (max.)
8 A
- Max. spínací výkon
2000 W
- Časový rozsah (min.)
0.1 s
- Časový rozsah (max.)
14400 s
- Šířka
18 mm
- V
66 mm
- Hloubka
58 mm
- Rozm.
(š x v x h) 18 x 66 x 58 mm
- Obsah
1 ks
- Barva
vícebarevná
- Druh montáže
montážní lišta
- Hmotnost
1020 g
10 A
DIN rail
18 mm
Electronic with release delay
66 mm
58 mm
58 mm
10 A
1
8-253 V
50-50 Hz
50-50 Hz
AC/DC
0.1-14400 s
Screw connection
230-230 V
12-12 V
Other
230-230 V
8 A
2000 W
1000 VA
1000 VA
500 VA
AC
16 A
2
Copper
230-230 V
8-8 V
0
2
0
Thermoplastic
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2161995 Eltako ESR12DDX-UC 21200302 impulsní spínač, 0.1 - 14400 s, 230 V/AC, 8 A, 1 ks
Popis
Digitální nastavitelné multifunkční impulsové spínací relé. V režimu stand-by ztráta pouze 0,03 až 0,4 W. Za tímto účelem stačí vodič N připojit na svorku (N) a L k 1(L) a/nebo 3(L). Tím je dosaženo jen 0,1 W dodatečné ztráty v režimu stand-by. Univerzální řídicí napětí 8 - 230 v UC Napájecí napětí jako řídicí napětí. Funkce se zadávají pomocí tlačítek MODE a sady a digitálně se zobrazují na LCD displeji, případně se zablokují. Časově rozlišený čas zapnutí se neustále zobrazuje. Díky použití bistabilního relé nedochází při chodu ke ztrátě výkonu ani zahřívání. Po instalaci vyčkejte na ukončení automatické synchronizace. Teprve poté lze připojit spotřebiče. Pouze u funkcí pro impulzní spínač: V případě výpadku napájecího napětí se v závislosti na nastavení vypne nebo zůstane zachována spínací poloha (pak + na displeji se vedle zkratky funkce).
