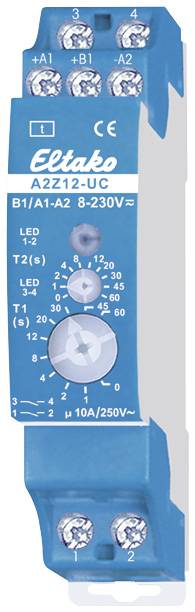

Eltako A2Z12-UC 23200302 časové relé, 0.1 - 14400 s, 250 V/AC, 10 A, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
časové relé
Provedení
multifunkční
Funkce
se zpožděným přítahem
Provozní napětí
230 V/AC
Typ kontaktu
2 spínací kontakty
Datasheety: (PDF)
Počet
Celková cena (1 230,58 Kč / kus)
1 404,13 Kč
-12 %
1 230,58 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
časové relé
- Typ
A2Z12-UC
- Provedení
multifunkční
- Připojení
šroubovací
- Funkce
se zpožděným přítahem
- Provozní napětí
230 V/AC
- Typ kontaktu
2 spínací kontakty
- Materiál kontaktu
měď
- Spínací napětí (max.)
250 V/AC
- Spínací proud (max.)
10 A
- Max. spínací výkon
1000 W
- Časový rozsah (min.)
0.1 s
- Časový rozsah (max.)
14400 s
- Šířka
18 mm
- V
66 mm
- Hloubka
58 mm
- Rozm.
(š x v x h) 18 x 66 x 58 mm
- Obsah
1 ks
10 A
DIN rail
18 mm
Additive operating delay
66 mm
58 mm
58 mm
Analogue with single function
10 A
1
0
8-230 V
8-230 V
AC/DC
AC/DC
50-50 Hz
AC/DC
0.1-14400 s
Screw connection
230-230 V
12-12 V
Other
8-230 V
Seconds/minutes
Seconds/minutes
0-60
0-60
1000 W
500 VA
250 VA
AC
2
Copper
230-230 V
8-8 V
0
2
Thermoplastic
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2637514 Eltako A2Z12-UC 23200302 časové relé, 0.1 - 14400 s, 250 V/AC, 10 A, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2637514 Eltako A2Z12-UC 23200302 časové relé, 0.1 - 14400 s, 250 V/AC, 10 A, 1 ks
Popis
2stupňová zpoždění odezvy, 1+1 spínací kontakt, bezpotenciálový 10 a / 250 v AC, 230V LED lampy až 200 W, žárovky 1000 W. V režimu stand-by ztráta pouze 0,4 W. Řadová vestavná jednotka pro montáž na lištu DIN-EN 60715 TH35. 1 dílek stupnice = 18 mm široká, hloubka 58 mm. Nejmodernější hybridní technologie v sobě spojuje výhody elektronického ovládání s vysokým výkonem speciálního relé bez opotřebení. Univerzální řídicí napětí 8 - 230 v UC Napájecí napětí jako řídicí napětí. Ukazatel polohy kontaktu pomocí dvou LED diod. Velmi malý spínací hluk. Díky použití bistabilního relé nedochází při chodu ke ztrátě výkonu ani zahřívání. Po instalaci vyčkejte na ukončení automatické synchronizace. Teprve poté lze připojit spotřebiče. Napájecí napětí je definováno jako vypnutí v případě výpadku napájecího napětí. Po připojení řídicího napětí začne časový průběh T1 v rozmezí 0 až 60 sekund. Na jeho konci se kontakt 1-2 a časový průběh T2 začíná mezi 0 a 60 vteřinami. Na jeho konci se kontakt uzavře 3-4. Po přerušení začne časový průběh znovu T1.
