Name: Eltako 33000024 LED stmívač Vhodné pro svítidlo: LED žárovka šedá
Brand: Eltako
SKU: 2256249
Availability: SoldOut

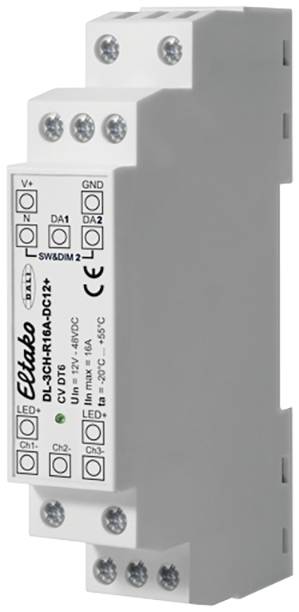

Šedé, obdélníkové elektrické zařízení s různými konektory a štítkem s technickou specifikací na přední straně.

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (3 379,00 Kč / kus)

3 379,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

3-kanálový dali LED stmívač 16 a pro montážní lištu

Pro lištu DIN EN 60715 TH35
Připojovací proud 16 A.
LED modul s konstantním napětím (CV)

Technické parametry

Provozní napětí 18 - 48 v/DC

Kategorie produktu: LED stmívač

Provozní napětí: 48 V

Příkon (max.): 768 W

Vhodné pro svítidlo: LED žárovka

Spínací výkon LED lampy: 768 W

Barva: šedá

Rozm.: (d x š x v) 56 x 56 x 98 mm

Délka: 56 mm

Šířka: 56 mm

V: 98 mm

Kanály: 3

Hloubka: 17.5 mm

: IP20

Přenos dat (Smart Home): kabelový

Série: Eltako

Napájení: přes systémovou sběrnici

Způsob montáže: montáž na lištu
montáž na lištu

Spínací proud (max.): 16 A

: DRA (DIN-rail adaptor)

: Basic element

: Push button

: Grey

: ANO

: Push-in clamp

: Neošetřené

: 0.12 W

: Thermoplastic

: Plastic

: ANO

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: 12-48 V

: 9.5-22.5 V

: NE

: Matt

: IP20

: 1.5-2.5 mm²

: 17.5 mm

: 98 mm

: 56 mm

: NE

: NE

: NE

: NE

: 768-768 W

: NE

: NE

: NE

: 768 W

: NE

UKCA: Ano

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2256249 Eltako 33000024 LED stmívač Vhodné pro svítidlo: LED žárovka šedá

Popis

3-kanálový dali-LED stmívač pro nosné lišty DIN-EN 60715 TH35. V režimu stand-by ztráta pouze 0,12 W. LED moduly s konstantním napětím (CV) s provozním napětím od 12 v do 48 V.
Provozní režim DT6: Samostatné ovládání kanálů pomocí 3 dali adres.
Provozní režim Colour&Dim: Ovládání 2 dali adres, nastavení jasu a nastavení barvy.
SwitchDim2: Provoz přes 2 tlačítkové vstupy umožňuje ovládání jasu a barvy bez dali. Rozsah stmívání 0.1 % až 100 %. Přepínatelná PWM frekvence (122Hz / 244Hz / 488Hz / 976Hz). Napájecí napětí 12 v až 48 v DC (podle provozního napětí LED modulů). Připojovací proud 16 A. Maximální připojovací proud lze libovolně rozdělovat na kanály. Vysoká účinnost Konfigurace pomocí PC softwaru dali-Cockpit a dali-USB rozhraní. Provozní režimy: Přístroj má více provozních režimů: REŽIM T6 (stav při dodání): Každý kanál je řízen samostatnou adresou dali (Device typ 6). Ovládat lze také přes dva tlačítkové vstupy (SwitchDim2): SwD1: Jas. Krátké stisknutí tlačítka: Zapnuto/vypnuto. Dlouhé stisknutí tlačítka: Stmívání. SD2: Přepínač scénářů (krátké stisknutí tlačítka). Colour&Dim: Tento režim slouží k ovládání RGB svítidel. Řízení se provádí pomocí 2 dali adres, přičemž na první adresu je ovlivněn jas a druhé rozdělení kanálů (např. barva). Režim Colour & Dim umožňuje přenastavení barvy bez vlivu na jas a naopak. Nastavení se provádí pomocí standardních příkazů dali, jako např. Dim Up/Down, a lze tak provádět se všemi běžnými ovládacími jednotkami a Gateway (např. KNX). Tato možnost ovládání nabízí alternativu k režimu DT8-RGBWAF. Ovládání přes dali nebo SwitchDim2: Adresa DALI 1, SwD1: Jas. Dali adresa 2, SwD2: Barva.

Tento text byl přeložen strojově.
