Eltako 28380000 MUA-100 svodič pro přepěťovou ochranu Přepětová ochrana pro: fotovoltaické zařízení 20 kA Piece 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 814,05 Kč / kus)
3 814,05 Kč
Bez DPH.
Doprava zdarma
Už jen 8 Ks skladem!
Technické parametry
- Typ sítě TT: Ano
- Typ sítě TN-C: Ano
- Typ sítě TN-s: Ano
- Jmen. svodový rázový proud (8/20) 30 kA
- Max. Svodový proud (8/20): 60 kA
- Odolnost proti zkratu (Iscr): 25
- Integrovaná předběžná pojistka: Ano
- Ochranná hladina: 1.5 kV
- Signalizace na zařízení: Optická
- Velikost 4 TE
- Kategorie produktu
svodič pro přepěťovou ochranu
- Přepětová ochrana pro
fotovoltaické zařízení
- Únikový proud
20 kA
- Jmenovité napětí
240 V/AC
- Číslo výrobce
28380000
- Rozm.
(š x v x h) 230.0000 x 110.0000 x 60.0000 mm
- Šířka
230.0000 mm
- V
110.0000 mm
- Hloubka
60.0000 mm
- Splňuje RoHS
ano
- Obsah
1 ks
- Druh obalu
Piece
- Hmotnost
0.7200 kg
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3451580 Eltako 28380000 MUA-100 svodič pro přepěťovou ochranu Přepětová ochrana pro: fotovoltaické zařízení 20 kA Piece 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3451580 Eltako 28380000 MUA-100 svodič pro přepěťovou ochranu Přepětová ochrana pro: fotovoltaické zařízení 20 kA Piece 1 ks
Popis
Montáž na 5 mm a 10 mm přípojnice.
Certifikováno TÜV podle IEC 61643-11, číslo certifikátu: NA 50567910 0001.

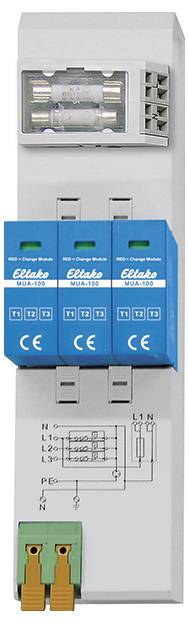

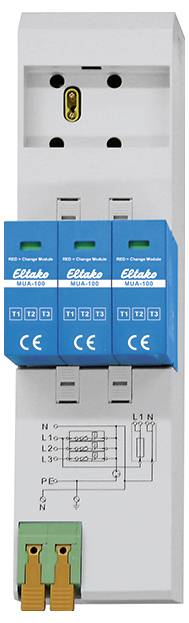

Modulární kombinovaný chránič chrání elektrické zařízení před přechodovým přepětím.
Poskytuje vysokou ochranu při přímém zásahu blesku v systémech TT, TN-C a TN-S. Odolnost proti nárazu na pól 12,5 kA
Jednoduchá montáž sběrnicové lišty a modulární konstrukce umožňují rychlou instalaci a údržbu.
Součástí dodávky je bezpečnostní víko a svorková páka.

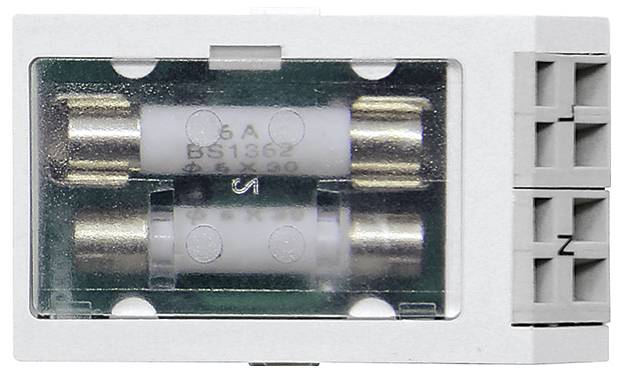

Lze volitelně vybavit pojistným modulem SM/MUA-100, což umožňuje zajištěný výstup z MUA-100 do pole APZ nebo RFZ.
Spojuje ochranné třídy typu 1+2+3 v jednom zařízení a umožňuje tak komplexní ochranu proti přepětí od vstupu do budovy až po koncové zařízení.
Použití kombinovaného vodiče MUA-100 je povinné v souladu s DIN VDE 0100-443/534 u nových staveb a pro rozšíření s výkonnými spotřebiteli (např. wallbox, tepelné čerpadlo, PV zařízení).
Při vnější ochraně před bleskem je nutná ochrana stupně:
Typ 1 v hlavním rozdělení (např. MUA-100, MUA-50)
Typ 2 v rozdělení (např. MUA-30, MUA-20)
Svodič typu 2 v rozdělovacím bodě je nutný pouze tehdy, je-li délka vedení k hlavnímu rozdělení s instalovaným typem 1+2+3 větší než 10 metrů.
Tento text byl přeložen strojově.
