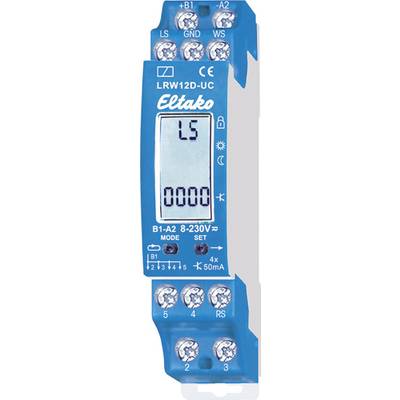

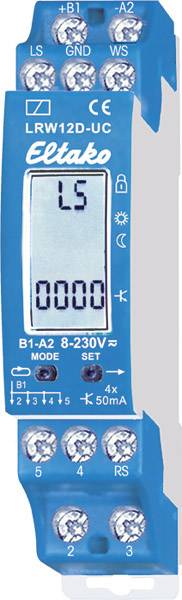

Eltako 22400501 soumrakový spínač 230 V
EAN:
Označení výrobce:
Objednací číslo:
11 Ks
Prodej a doprava:
Počet
Celková cena (1 194,21 Kč / kus)
Kč
Technické parametry
- Kategorie produktu
soumrakový spínač
- Provozní napětí
230 V
- Vlastní spotřeba
0.5 W
IP20
- Rozm.
(š x v x h) 36 x 62 x 58 mm
- Šířka
36 mm
- V
62 mm
- Hloubka
58 mm
- Přenos dat (Smart Home)
kabelový
- Série
Eltako
- Napájení
230 V
- Způsob montáže
montáž na lištu
DIN rail
36 mm
Sensor module
62 mm
58 mm
NE
0.05 A
3
0.5 W
NE
ANO
1
12-230 V
AC/DC
8-230 V
0
NE
0.05 A
NE
0
IP20
NE
NE
0
3
NE
1000-60000 lx
1000-60000 lx
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2162324 Eltako 22400501 soumrakový spínač 230 V
Popis
Senzorové relé pro stmívání, děšť a vítr, 4 polovodičové výstupy OptoMOS. Spotřeba v režimu stand-by pouze 0,05 až 0,5 W. Senzorové relé vyhodnocuje signály světelného senzoru LS, senzoru deště RS a senzoru větru WS a vydává odpovídající řídicí příkazy na akční členy v závislosti na nastavení na displeji na přední straně. Polovodičové výstupy OptoMOS spínají napětí na univerzální vstupní svorce +B1. K jednomu senzorovému relé lze připojit světelný senzor LS, srážkový senzor RS a větrný senzor WS. Od každého senzoru však pouze jeden. Není-li jeden nebo dva ze tří možných senzorů připojen, musí být zvoleno v menu pro příslušný snímač OFF. K větrnému senzoru WS však lze připojit několik LRW12D k nastavení různých rychlostí větru. LRW12D se pak musí připojit ke stejnému potenciálu +B1/-A2. Jakmile je napájecí napětí UC na B1/A2, lze LRW12D nastavit v souladu s návodem k obsluze (v němčině).
