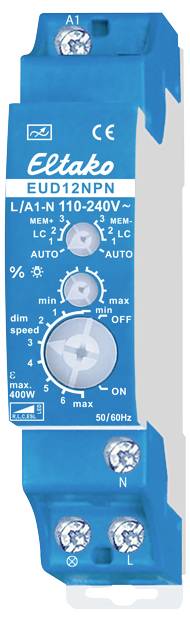

Eltako 21100808 Univerzální stmívač modrá

Univerzální stmívač Power MOSFET do 400 W. Automatické rozpoznání lampy. V režimu stand-by ztráta pouze 0,2 W. Nastavitelný minimální nebo maximální jas a rychlost stmívání. S dětskou pojistkou a režimem spánku. Řadová vestavná jednotka pro montáž na lištu DIN-EN 60715 TH35. 1 dílek stupnice = 18 mm široká, hloubka 58 mm. Univerzální stmívač pro lampy do 400W, v závislosti na povětrnostních podmínkách. Stmívatelné LED žárovky 230 v a stmívatelné úsporné žárovky ESL navíc v závislosti na elektronice lampy a způsobu stmívání. Zapínání a vypínání pomocí měkkého materiálu pro šetrnost k zářivkám. Řídicí a spínací napětí 110 v/AC až 240 v/AC 50 Hz. Není nutné žádné minimální zatížení. Jednoduché, rychlé zapínání a vypínání. Opakované zapínání a vypínání změní jas až na maximální hodnotu. Přerušení řízení mění směr stmívání. V případě výpadku proudu se uloží spínací poloha a stupeň jasu a při obnovení napájecího napětí se zapne. Automatická elektronická pojistka proti přetížení a vypnutí při přehřátí. Pod horním otočným spínačem na předním panelu se nachází LED dioda, která zobrazuje nastavení. Začne blikat po 15 sekundách, aby upozornila na potenciálně zablokovaný ovládací spínač. Horní otočný spínač v provozu určuje, zda má automatické rozpoznání žárovky fungovat automaticky, nebo zda má být jedna ze speciálních poloh Comfort LC1, LC2 nebo LC3. Pokud je zvolena možnost nastavení MEM+, je paměťová funkce aktivní a při vypnutí se uloží poslední nastavená úroveň jasu. Pokud je nastaven rozsah MEM, je paměťová funkce vypnuta a vždy se zapne s maximálním jasem. Stmívatelné úsporné žárovky musí být napájeny AUTEM a MEM. AUTO umožňuje stmívání všech typů žárovek. LC1 je Comfort poloha pro stmívatelné 230V LED žárovky, které nelze kvůli konstrukci v AUTĚ (fázový úsek) dostatečně stmívat, a proto je třeba je donuceno na fázové stříhání. LC2 a LC3 jsou nastaveny Comfort pro stmívací 230V LED žárovky jako LC1, ale s jinými stmívací křivkami. V polohách LC1, LC2 a LC3 nesmí být použita indukční (vinutá) trafa. Kromě toho může být maximální počet stmívatelných LED žárovek kvůli konstrukci nižší než v poloze AUTO. Se středním % otočným vypínačem je možno nastavit minimální jas (plně tlumený) nebo maximální jas (plně ztlumený). S dolním dim-speed otočným spínačem lze nastavit stmívací rychlost. Současně se změní doba zapnutí z nuly i měkké ztlumení. S dětskou pojistkou: Při zapnutí s delším tlačítkem, ovládání se po cca 1 sekundě zapne s nejmenším jasem a po dobu doteku se pomalu ztlumí, aniž by se měnila naposledy uložená hodnota jasu. S funkcí opakovaného buzení: Díky dvojitému impulzu ztlumí osvětlení z aktuální polohy stmívání až do minimálního jasu a zhasne. Maximální Doba stmívání 60 minut je závislá na aktuální poloze stmívání a nastaveném minimálním jasu a může být proto odpovídajícím způsobem zkrácena. Krátkým tlačítkem lze kdykoli během stmívání vypnout. Dlouhá tlačítka během stmívání tlumí světlo a ukončí noční spínání. L zatížení (indukční zatížení, např. vinuté transformátory) a C zatížení (kapacitní zatížení, např. elektronické transformátory a LED lampy) se nesmí smíchat. Zátěž R (ohmické zatížení, např. obyčejné a halogenové žárovky 230 v) lze libovolně přimísit. Univerzální stmívač EUD12D ve spojení s napájecím přídavkem LD12 je vhodný pro mixování L zatížení a C zatížení.
