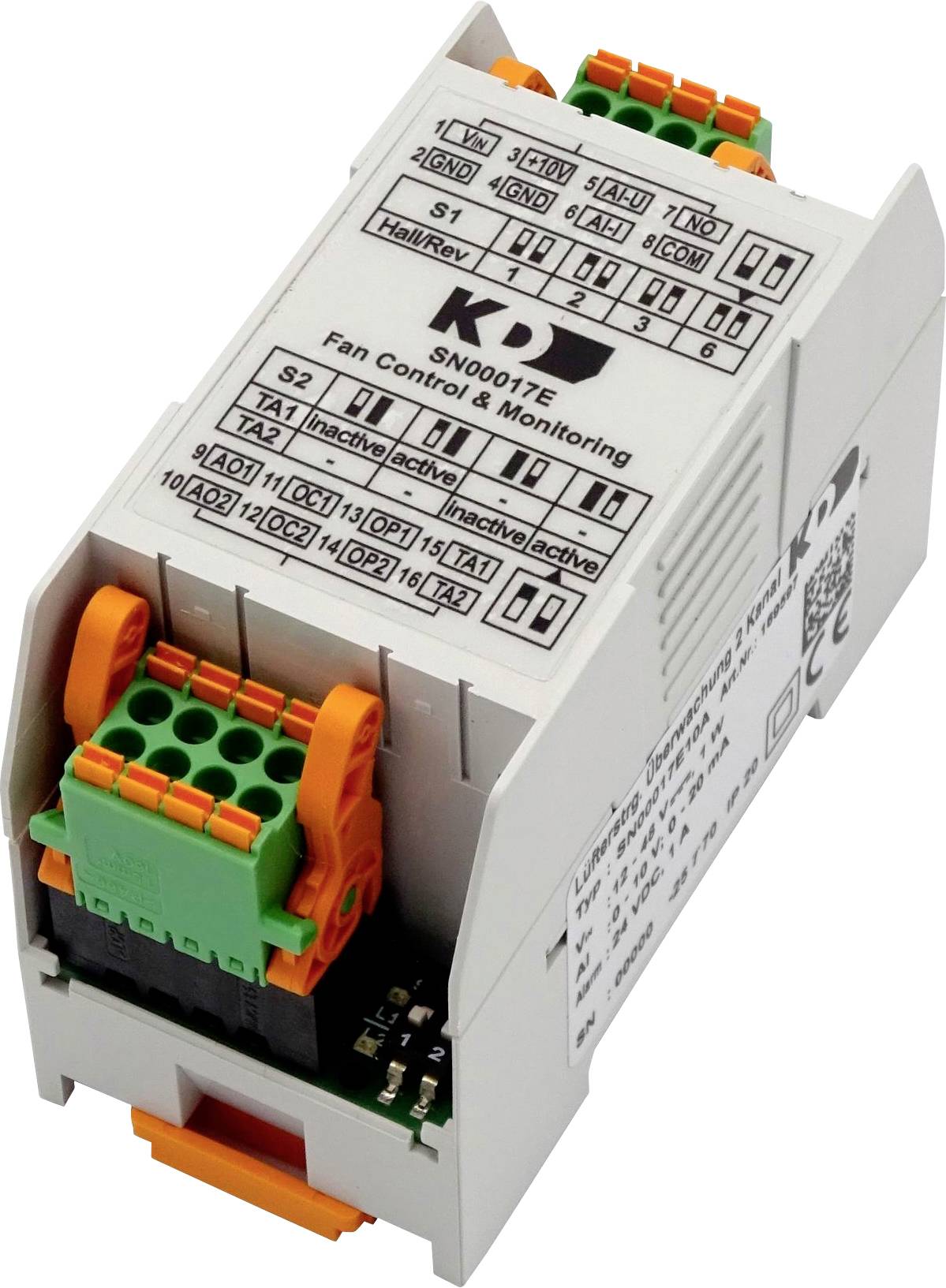

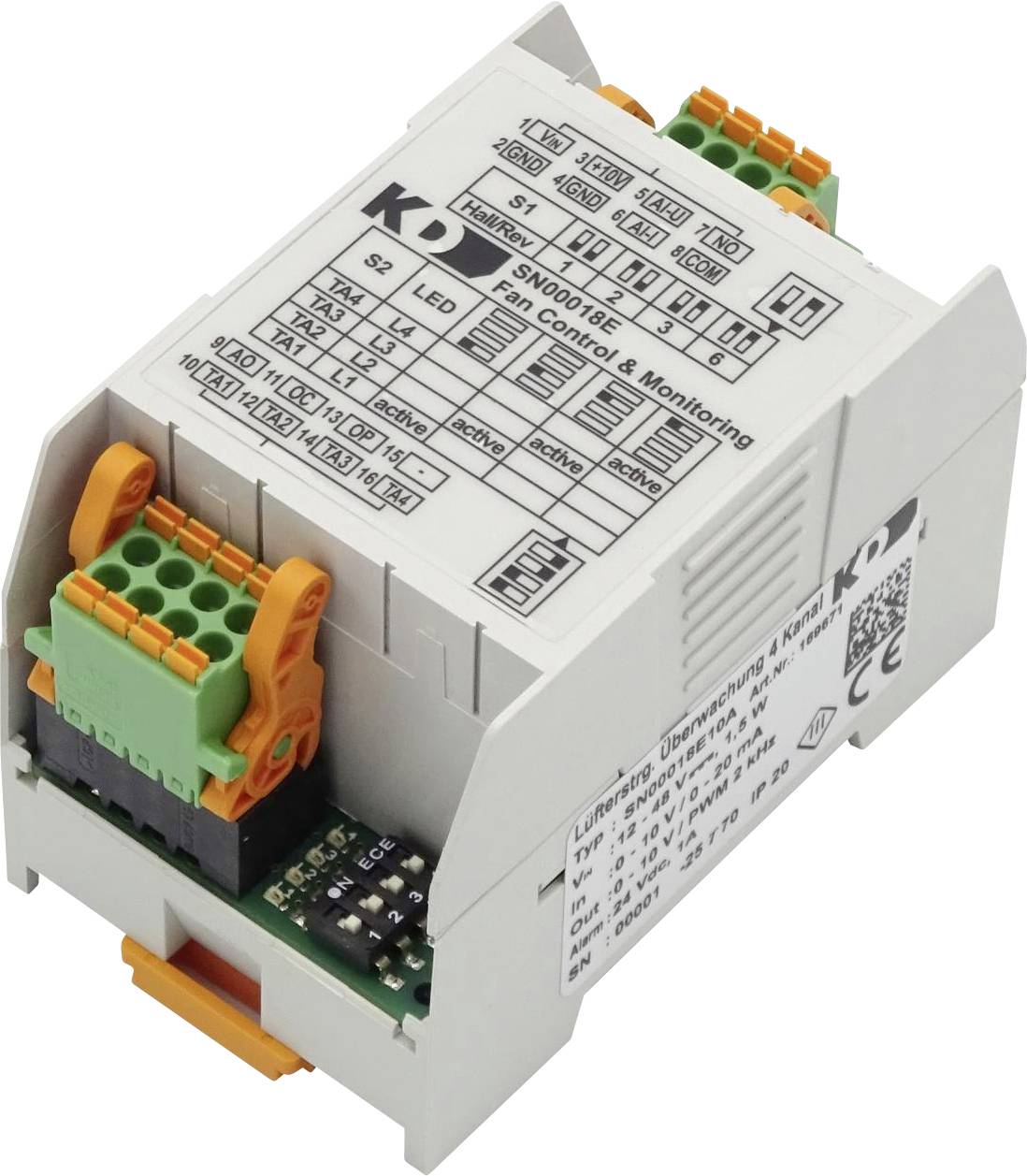

EBM Papst 169597 řídicí modul

Přístroj převádí analogový standardní signál (0…10 v nebo potenciometr a 4…20 mA) na signál PWM (0…100 % spínací poměr). K dispozici jsou dva různé typy ovládacích rozhraní PWM (OC – Open Collector a OP – Open Collector s pullup), které vydávají vždy stejný pracovní poměr. Navíc je k dispozici analogový výstup 0…10 v AO, který rovněž vydává stejné otáčky. Pokud jsou oba vstupy signálu (AI-u a AI-I) v činnosti, vyšle se výsledný kontrolní signál otáček.

Modul sleduje na TA1 a TA2 otáčky až dvou ventilátorů, které jsou vybaveny Hallovými výstupy (Tacho). Pomocí DIP spínače S2 lze pro každý ze dvou konektorů ventilátoru nastavit, zda je či není sledován. Pomocí dalšího DIP spínače S1 je nutné nastavit počet Hallových pulsů na otáčku v závislosti na typu ventilátoru. Díky tomu zařízení vypočítá z tachografu počet otáček ventilátoru a porovná je s pevným prahovými hodnotami. Modul hlásí překročení mezních hodnot prostřednictvím poplachového kontaktu a červené LED diody, která je k dispozici na každém ze dvou konektorů ventilátoru.
Poplachový kontakt (beznapěťový spínač) je provozován tak, aby v bezporuchovém provozu nebo je-li počet ovládacích zařízení otáčení nižší než 15 % a klesal-li při poruše nebo výpadku napětí. Chyba je v případě, že na monitorovaném připojení ventilátoru je mezní hodnota otáček za min. Nižší než 10 sekund. Pokud již chyba není, alarm se vynuluje. Chybové monitorování je aktivní pouze tehdy, pokud signál regulace otáček min. 15 %. Monitorování ventilátorů se aktivuje až 10 sekund po zapnutí napájecího napětí nebo po překročení 15 % prahové hodnoty signálu regulace otáček. Kontakt s alarmem je během této doby spuštění přitažený.

Použití:
Regulátor otáček a detekce výpadku motorů / ventilátorů v skříňových rozvaděčích, domovních, ventilačních a klimatizačních zařízeních s řídicím vstupem PWM / 0…10 v a/nebo výstupem Hall
Provedení analogového standardu signálu (např. výstup SPS) na PWM signál pro nastavení otáček motorů a ventilátorů, které mají řídicí vstup PWM / 0…10 v
Regulace otáček pomocí potenciometru (lze připojit externí, neintegrované) motorů a ventilátorů, které mají řídicí vstup PWM / 0…10 V.
