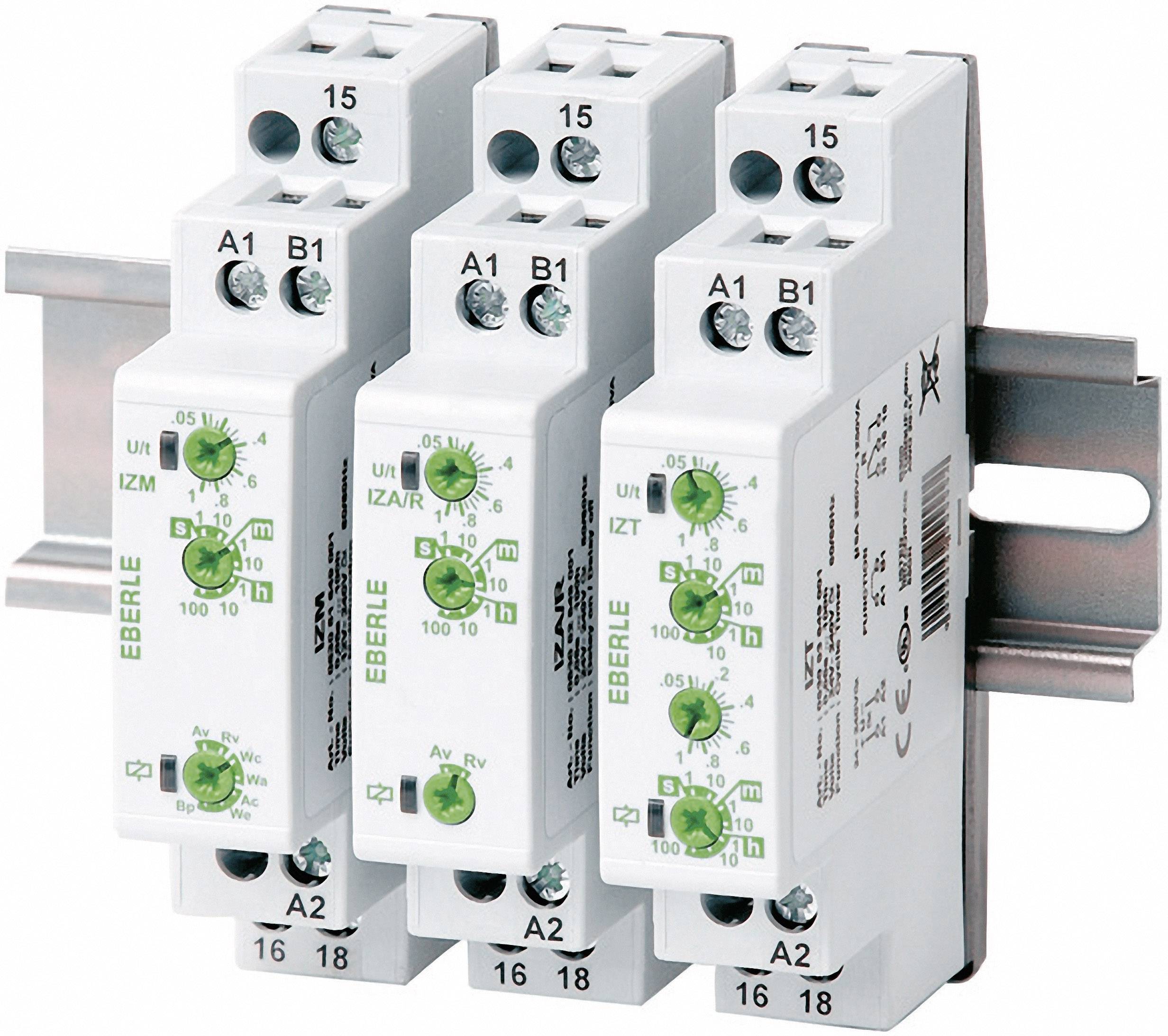

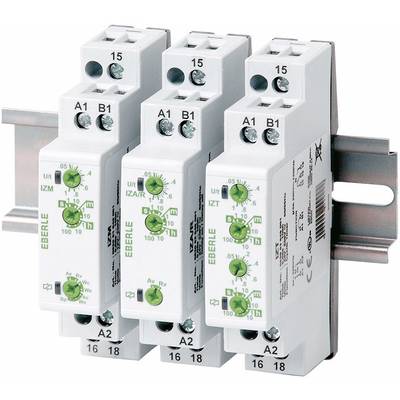

Eberle IZM 0530 51 649 001 časové relé, 0.05 s - 100 h, 250 V/AC, 5 A, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
časové relé
Provedení
multifunkční
Funkce
se zpožděným přítahem
zpožděný návrat s pomocným napětím
Vstupní měnič se zavíráním řídicího kontaktu
Výstupní měnič s otvíráním řídicího kontaktu
Zpožděný rozběh s řídicím kontaktem
Vstupní měnič řízeno napětím
Blinkr na začátku pauzy
Min. provozní napětí
12 V/DC
12 V/AC
Provozní napětí max.
240 V/DC
240 V/AC
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 450,41 Kč
3
3% = 40,17 Kč
1 410,24 Kč
5
4% = 56,27 Kč
1 394,14 Kč
10
5% = 67,01 Kč
1 383,40 Kč
25
5% = 79,05 Kč
1 371,36 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 450,41 Kč / kus)
1 450,41 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Řídicí kontakt: paralelně spínané minimální zatížení 1 VA / 0,5 W, není beznapěťové
- Kategorie produktu
časové relé
- Typ
IZM
- Provedení
multifunkční
- Připojení
šroubová svorka
- Funkce
se zpožděným přítahem
zpožděný návrat s pomocným napětím
Vstupní měnič se zavíráním řídicího kontaktu
Výstupní měnič s otvíráním řídicího kontaktu
Zpožděný rozběh s řídicím kontaktem
Vstupní měnič řízeno napětím
Blinkr na začátku pauzy
- Min. provozní napětí
12 V/DC
12 V/AC
- Provozní napětí max.
240 V/DC
240 V/AC
- Provozní napětí
12, 12 - 240, 240 V/DC, V/AC
- Typ kontaktu
1 přepínací kontakt
- Materiál kontaktu
AgNi
- Spínací napětí (max.)
250 V/AC
- Spínací proud (max.)
5 A
- Časový rozsah (min.)
0.05 s
- Časový rozsah (max.)
100 h
- Časový rozsah
1 s
10 s
1 min
10 min
1 h
10 h
100 h
- Min. teplota
-25 °C
- Max. teplota
+55 °C
- Elektrická životnost
(ohmická zátěž 1000 VA) 200000 spínacích cyklů
- Mechanická životnost
20 miliónů spínacích cyklů
- Délka
87 mm
- Šířka
17.5 mm
- V
87 mm
- Hloubka
63 mm
- Rozm.
(d x š x v) 87 x 17.5 x 87 mm
- Obsah
1 ks
- Proudový odběr
3 VA (1,6 W)
- Přesnost
5 ms / 0,5 % %
- Spínací napětí
250 V/AC
- Spínací proud
5 A
- Typ
IZM
- Frekvence
48 - 63 Hz
- Připojení
(bez koncových dutinek) 4 mm²
- Izol. nap.
240 V/AC
- Provozní teplota
-25 - +55 °C
- Časový rozsah
7 časových rozsahů od 0,05 s do 100 h h
- Pouzdro
Samozhášecí šedý plast
- Provozní napětí
12 - 240 V DC/AC
- UKCA
bezvýznamný
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 507678 Eberle IZM 0530 51 649 001 časové relé, 0.05 s - 100 h, 250 V/AC, 5 A, 1 ks
Popis
Průmyslové časové relé pro montáž do rozvaděče na 35mm lištu - šířka 17,5 mm. Přední, uzamykatelný, otočný spínač pro volbu funkce a časového rozsahu, který je ovladatelný pomocí šroubováku. Indikátory stavu sepnutí výstupního relé (1 beznapěťový střídač) a provozního napětí (bliká během časové prodlevy) zajišťují trvalou kontrolu nad stavem funkcí. Zatěžovací řídicí kontakt umožňuje spínání paralelních zatížení, jako jsou stykače, relé nebo kontrolky. Vzájemně vyrovnávací připojovací svorky jsou dodávány s jisticími šroubovými svorkami. Univerzální provozní napětí a široký časový rozsah od 50 ms do 100 h umožňují rozmanité aplikace s přesností ±0,5 %.
