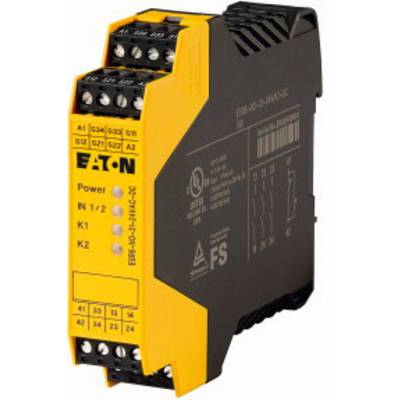

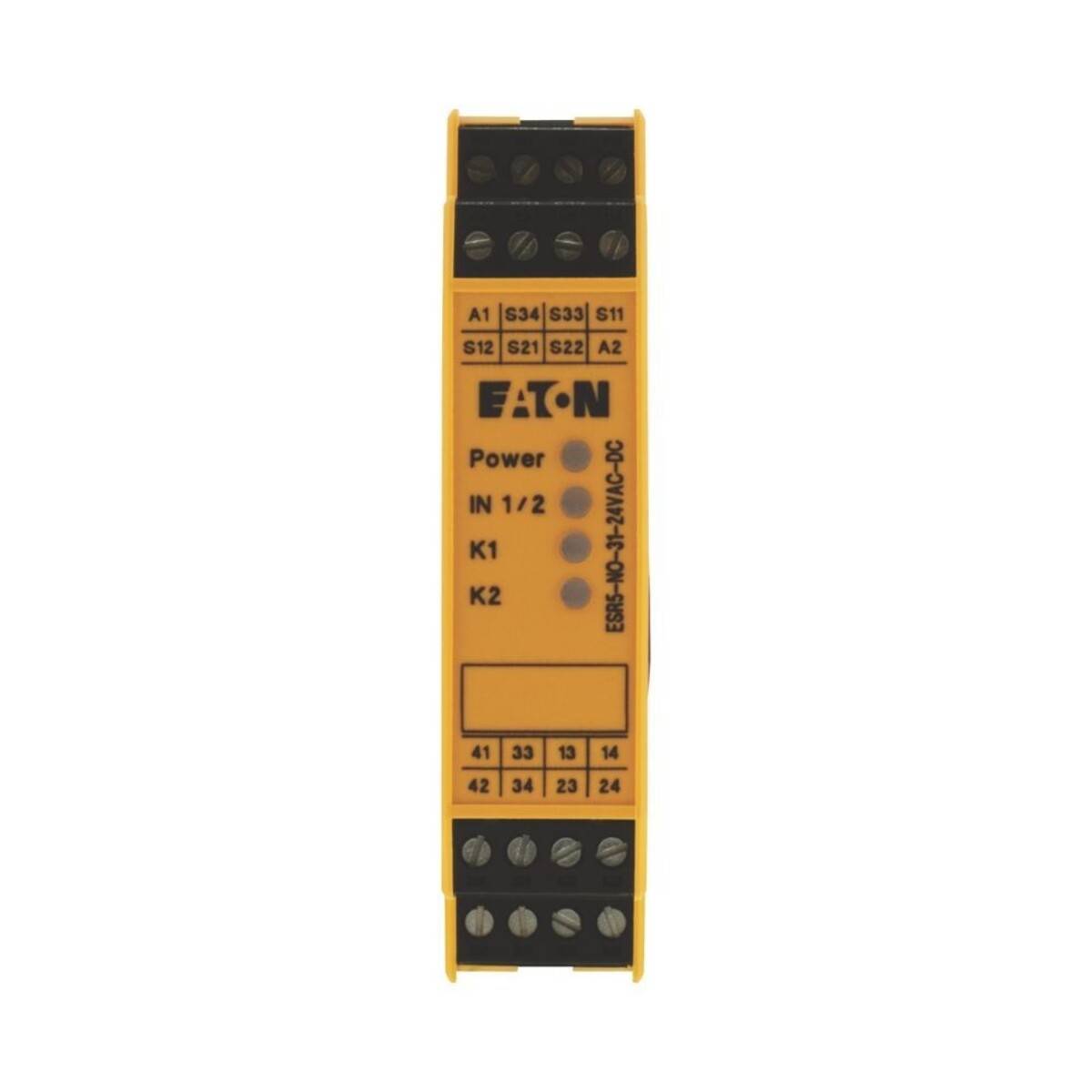

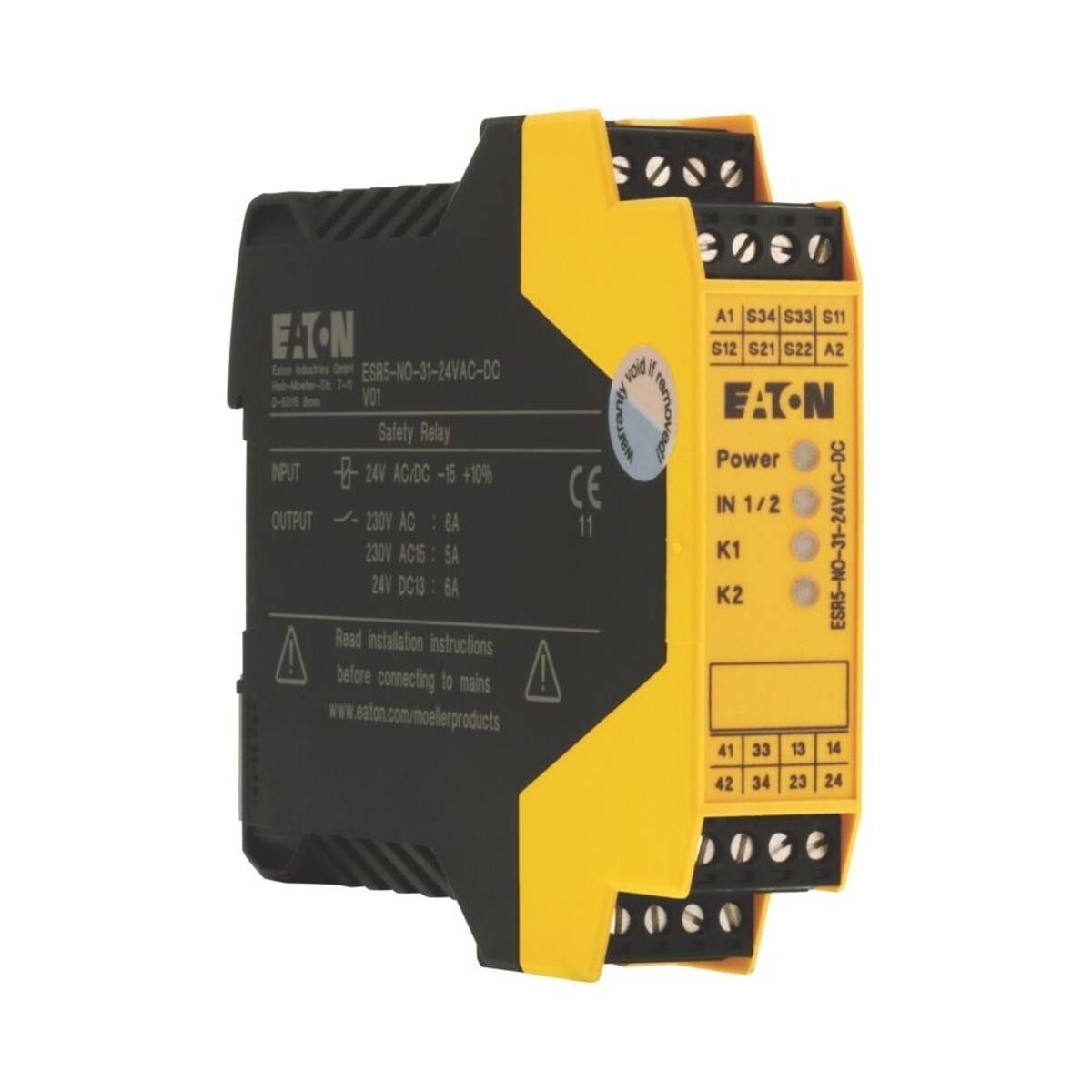

Eaton ESR5-NO-31-24VAC-DC ochranné relé, (š x v x h) 22.5 x 99 x 114.5 mm, 118702, 1 ks
Kategorie produktu
ochranné relé
Připojení
šroubové připojení
Typ
ESR5-NO-31-24VAC-DC
Min. provozní napětí
24 V
Provozní napětí max.
230 V
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Celková cena (8 335,00 Kč / kus)
8 335,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Technické parametry
- Délka odizolování: 7 mm
- Připojení průřezy: 24 - 12 AWG
- Doba odezvy: při Ue v automatickém režimu: typ. 100 ms
- Pravděpodobnost výpadku za hodinu [PFHd]: 5.05 x 10-10
- Výstupní pojistka: 6 gL/gG
- Vyhodnocení vstupy: zapnutí a dvoukanálový
- Bemessungsisolationsspannung [Ui]: 250 V AC
- Jmenovitá odolnost vůči napěťovým nárazům [Uimp]: 4000 V AC
- Ochrana proti dotyku při svislém ovládací zepředu (EN 50274): prst a bezpečně rukou
- Provoz: einkanaligzweikanalig
- Provozní podmínky: 2000 m
- Zapínací proud: min. - max0.025 - 6 A
- Freigabestrompfade podle EN 60204-1 stop kategorie 0: 3
- Hmotnost: 0,23 kg
- Ochrana proti zkratu pro výstupní obvody, externí: pojistka 6 A gL/gG
- Zkratový proud 2.3 A
- Maximální přípustný celkový odporu (vstupní a start obvody při UN) [RL]: cca 50 Ω
- Maximální Abschaltleistung: 33 W
- Meldestrompfade: 1
- Minimální spínací výkon: 0,4 W
- Montáž: montážní lištu IEC/EN 60715, 35 mm
- Čtvercový celkový proud: 72 A2 (ITH2 = I12 + I22 + I32) A2
- Spínací frekvence maximálně: 0,5 Hz
- Bezpečnostní technické vlastností: Kat. 4
- Zobrazení stavu: zelená LED
- Ztrátový výkon [P]: 5.16 W
- Přípustný rozsah: 0.85 - 1,1 x Ue
- Max. odporového odpor vedení [R]: ≦ 50 Ω
- Kategorie přepětí/stupeň znečištění: III/2
- Kategorie produktu
ochranné relé
- Typ
ESR5-NO-31-24VAC-DC
- Připojení
šroubové připojení
- Min. provozní napětí
24 V
- Provozní napětí max.
230 V
- Provozní napětí
24 - 230 V
- Spínací proud (max.)
4 A
IP20
- Provozní teplota (min.)
-20 °C
- Provozní teplota (max.)
+55 °C
- Hloubka
114.5 mm
- Šířka
22.5 mm
- V
99 mm
- Rozm.
(š x v x h) 22.5 x 99 x 114.5 mm
- Obsah
1 ks
22.5 mm
Basic device
99 mm
114.5 mm
5.16 W
0-0 s
ANO
24-24 V
24-24 V
AC/DC
AC/DC
AC/DC
ANO
ANO
ANO
3
0
0
0
1
0
0
0
Screw connection
ANO
NE
None
NE
AC/DC
6 A
NE
NE
ANO
NE
ANO
NE
NE
Level e
0
24-24 V
24-24 V
24-24 V
24-24 V
24-24 V
24-24 V
One- and two-channel
3
ANO
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 1973282 Eaton ESR5-NO-31-24VAC-DC ochranné relé, (š x v x h) 22.5 x 99 x 114.5 mm, 118702, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1973282 Eaton ESR5-NO-31-24VAC-DC ochranné relé, (š x v x h) 22.5 x 99 x 114.5 mm, 118702, 1 ks
Popis
Bezpečnostní relé pro přenos základní funkce nouzového zastavení / nouzové zastavení / Schutztur, nebo 2kanálový provoz, napájecí napětí 24 V/DC nebo 24 V/AC 50/60 Hz, 3 Freigabestrompfade (IEC/EN 60204 stop kategorie 0), 1 signalizační proudovém obvodu, ochrana proti dotyku podle EN 50274 při svislém ovládací zepředu rukou a prstů, vhodné pro PL e, Cat 4 podle EN ISO 13849-1 / SILCL 3 podle IEC 62061 / SIL 3 podle IEC 61508
