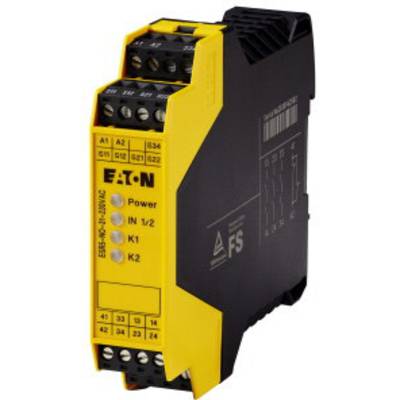

Eaton ESR5-NO-31-230VAC ochranné relé, (š x v x h) 22.5 x 99 x 114.5 mm, 119380, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
ochranné relé
Připojení
šroubové připojení
Typ
ESR5-NO-31-230VAC
Provozní napětí max.
230 V
Provozní napětí
230 V (max)
Datasheety: (PDF)
Počet
Celková cena (7 939,00 Kč / kus)
7 939,00 Kč
Včetně DPH.
Doprava zdarma
Už jen 6 Ks skladem!
Technické parametry
- Délka odizolování: 7 mm
- Připojení průřezy: 24 - 12 AWG
- Doba odezvy: při Ue v automatickém režimu: typ. 300při Ue v manuálním provozu: typ. 40 ms
- Pravděpodobnost výpadku za hodinu [PFHd]: 1.89 x 10-10
- Výstupní pojistka: 6 gL/gG
- Vyhodnocení vstupy: zapnutí a dvoukanálový
- Bemessungsisolationsspannung [Ui]: 250 V AC
- Jmenovitá odolnost vůči napěťovým nárazům [Uimp]: 4000 V AC
- Ochrana proti dotyku při svislém ovládací zepředu (EN 50274): prst a bezpečně rukou
- Provoz: einkanaligzweikanalig
- Provozní podmínky: 2000 m
- Zapínací proud: min. - max 0,01 - 6 A
- Freigabestrompfade podle EN 60204-1 stop kategorie 0: 3
- Hmotnost: 0,24 kg
- Ochrana proti zkratu pro výstupní obvody, externí: pojistka 10 A gL/gG (Freigabestrompfade)pojistka 4 A gL/gG (Meldestrompfade)
- Zkratový proud 0.7 A
- Maximální přípustný celkový odporu (vstupní a start obvody při UN) [RL]: 50 Ω
- Maximální Abschaltleistung: 33 W
- Meldestrompfade: 1
- Minimální spínací výkon: 0,1 W
- Montáž: montážní lištu IEC/EN 60715, 35 mm
- Čtvercový celkový proud: 72 A2 (ITH2 = I12 + I22 + I32) A2
- Spínací frekvence maximálně: 0,5 Hz
- Bezpečnostní technické vlastností: Kat. 4
- Zobrazení stavu: zelená LED
- Ztrátový výkon [P]: 5.43 W
- Přípustný rozsah: 0.85 - 1,1 x Ue
- Max. odporového odpor vedení [R]: ≦ 11 Ω
- Kategorie přepětí/stupeň znečištění: III/2
- Kategorie produktu
ochranné relé
- Typ
ESR5-NO-31-230VAC
- Připojení
šroubové připojení
- Provozní napětí max.
230 V
- Provozní napětí
230 V (max)
- Reakční doba
40 ms
- Spínací proud (max.)
5 A
IP20
- Provozní teplota (min.)
-20 °C
- Provozní teplota (max.)
+55 °C
- Hloubka
114.5 mm
- Šířka
22.5 mm
- V
99 mm
- Rozm.
(š x v x h) 22.5 x 99 x 114.5 mm
- Obsah
1 ks
22.5 mm
Basic device
99 mm
114.5 mm
5.43 W
0-0 s
ANO
230-230 V
230-230 V
AC
AC
AC
ANO
ANO
ANO
3
0
0
0
1
0
0
0
Screw connection
ANO
NE
None
NE
AC
4 A
NE
NE
ANO
NE
ANO
NE
NE
Level e
0
230-230 V
230-230 V
0-0 V
230-230 V
230-230 V
0-0 V
One- and two-channel
3
ANO
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 1973242 Eaton ESR5-NO-31-230VAC ochranné relé, (š x v x h) 22.5 x 99 x 114.5 mm, 119380, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1973242 Eaton ESR5-NO-31-230VAC ochranné relé, (š x v x h) 22.5 x 99 x 114.5 mm, 119380, 1 ks
Popis
Bezpečnostní relé pro přenos základní funkce nouzového zastavení / nouzové zastavení / Schutztur, nebo 2kanálový provoz, napájecí napětí 230 V/AC 50/60 Hz, 5 Freigabestrompfade (IEC/EN 60204 stop kategorie 0) - maximálně stop kategorie základního přístroje podle IEC 61508 a IEC 60204, 2 Meldestrompfade, Ochrana proti dotyku podle EN 50274 při svislém ovládací zepředu rukou a prstů, vhodné pro PL e, kategorie 4 podle EN ISO 13849-1 / SILCL3 podle IEC 62061 / SIL3 podle IEC61508
