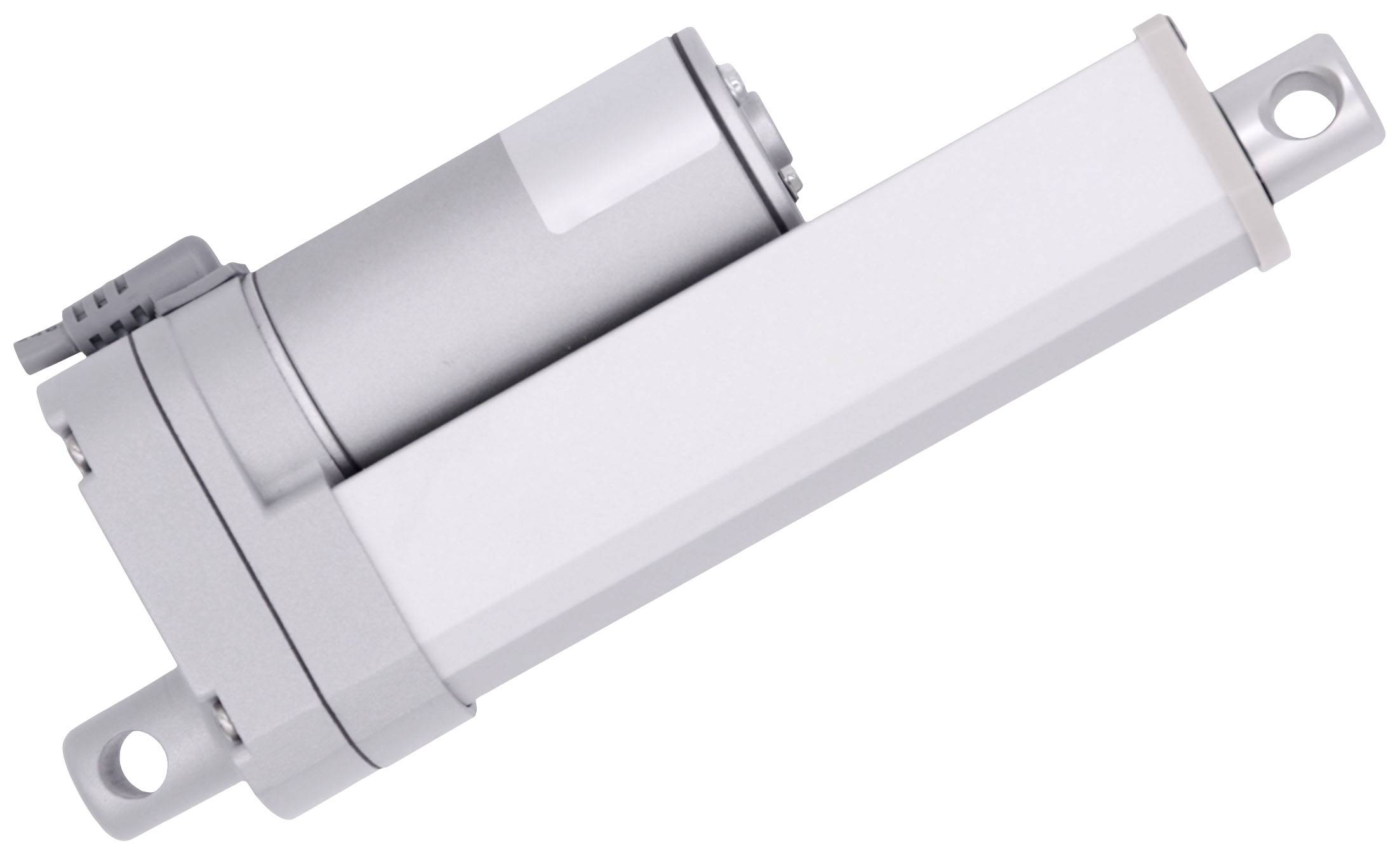

Drive System Europe by MSW lineární servomotor DSZY4-24-50-100-STD-IP65 00070063 délka 100 mm Posuvná síla 2500 N 24 V/D

Jmenovitý proud - filtr

2.1 A

Jmenovité napětí

24 V/DC

Rychlost (max.)

6 mm/s

délka

100 mm

Posuvná síla

2500 N

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 577,69 Kč / kus)

8 007,44 Kč

-18 %

6 577,69 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Standardní stejnosměrný lineární motor

Stupeň krytí IP65
Vysoká samodržicí síla
Integrovaný koncový spínač

Technické parametry

Statická přídržná síla: až 2000 Nm
Základní pouzdro: slitina zinku
Doba zapnutí 25 % odpovídá při 10 jedné spínací době 2,5

Jmenovitý proud: 2.1 A

Jmenovitý proud - filtr: 2.1 A

Číslo výrobce: 00070063

Typ: DSZY4-24-50-100-STD-IP65

: IP65

Jmenovité napětí: 24 V/DC

Rychlost (max.): 6 mm/s

délka: 100 mm

Max. teplota: +65 °C

Min. teplota: -20 °C

Max. okolní teplota: +65 °C

Min. okolní teplota: -20 °C

Posuvná síla: 2500 N

Tažný výkon: 2500 N

Kategorie produktu: lineární servomotor

Varianty(Všechny ceny jsou bez DPH.)

délka

Rychlost (max.)

Posuvná síla

Kategorie produktu

Jmenovité napětí

Drive System Europe by MSW lineární servomotor DSZY4-24-50-100-STD-IP65 00070063 délka 100 mm Posuvná síla 2500 N 24 V/DC 1 ks

Objednací číslo:1386475

Tento produkt

100 mm

6 mm/s

2500 N

lineární servomotor

24 V/DC

Drive System Europe by MSW lineární servomotor DSZY4-12-50-100-STD-IP65 00070040 délka 100 mm Posuvná síla 2500 N 12 V/DC 1 ks

Objednací číslo:1386466

100 mm

6 mm/s

2500 N

lineární servomotor

12 V/DC

Drive System Europe by MSW lineární servomotor DSZY4-12-30-200-STD-IP65 00070047 délka 200 mm Posuvná síla 1500 N 12 V/DC 1 ks

Objednací číslo:1386468

200 mm

10 mm/s

1500 N

lineární servomotor

12 V/DC

Drive System Europe by MSW lineární servomotor DSZY4-12-50-200-STD-IP65 00070049 délka 200 mm Posuvná síla 2500 N 12 V/DC 1 ks

Objednací číslo:1386469

200 mm

6 mm/s

2500 N

lineární servomotor

12 V/DC

Drive System Europe by MSW lineární servomotor DSZY4-12-50-300-STD-IP65 00070017 délka 300 mm Posuvná síla 2500 N 12 V/DC 1 ks

Objednací číslo:1386472

300 mm

6 mm/s

2500 N

lineární servomotor

12 V/DC

Drive System Europe by MSW lineární servomotor DSZY4-24-50-200-STD-IP65 00070065 délka 200 mm Posuvná síla 2500 N 24 V/DC 1 ks

Objednací číslo:1386478

200 mm

6 mm/s

2500 N

lineární servomotor

24 V/DC

Drive System Europe by MSW lineární servomotor DSZY1-12-05-025-STD-IP65 065201 délka 25 mm Posuvná síla 150 N 12 V/DC 1 ks

Objednací číslo:1389657

25 mm

45 mm/s

150 N

lineární servomotor

12 V/DC

Drive System Europe by MSW lineární servomotor DSZY1-12-10-025-STD-IP65 065202 délka 25 mm Posuvná síla 250 N 12 V/DC 1 ks

Objednací číslo:1389658

25 mm

27 mm/s

250 N

lineární servomotor

12 V/DC

Drive System Europe by MSW lineární servomotor DSZY1-12-20-025-STD-IP65 065203 délka 25 mm Posuvná síla 500 N 12 V/DC 1 ks

Objednací číslo:1389659

25 mm

15 mm/s

500 N

lineární servomotor

12 V/DC

Drive System Europe by MSW lineární servomotor DSZY1-12-40-025-STD-IP65 065205 délka 25 mm Posuvná síla 1.000 N 12 V/DC 1 ks

Objednací číslo:1389660

25 mm

8 mm/s

1.000 N

lineární servomotor

12 V/DC

Ke stažení

List technických údajů

List technických údajů 1386475 Drive System Europe by MSW lineární servomotor DSZY4-24-50-100-STD-IP65 00070063 délka 100 mm Posuvná síla 2500 N 24 V/D

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1386475 Drive System Europe by MSW lineární servomotor DSZY4-24-50-100-STD-IP65 00070063 délka 100 mm Posuvná síla 2500 N 24 V/D

Prohlášení o shodě

Prohlášení o shodě 1386475 Drive System Europe by MSW lineární servomotor DSZY4-24-50-100-STD-IP65 00070063 délka 100 mm Posuvná síla 2500 N 24 V/D

Popis

Kompaktní lineární pohonné jednotky, které se uvádějí do chodu pomocí hřídele s trapézovým závitem a pomocí odolného stejnosměrného motoru. Automatické odpojení v zapnuté a vypnuté poloze pomocí integrovaného spínače. Rychlost lze měnit jednoduše pomocí provozního napětí. Pohybu dopředu a dozadu se docílí při přepólování provozního napětí.

Použití:
- stavba vozidel
- nemocniční lůžka
- střešní okna
- mobilní dopravní značky
- zkušební stavy, např. nastavení pedálu plynu
- fotovoltaická zařízení (sledování)
- simulátory letu
- nastavení ventilů, např. na motorech lodí
- západky
- roboti
- a další
