Name: Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 měřicí převodník Počet reléových výstupů: 2
Brand: Dold
SKU: 2359211
Availability: BackOrder

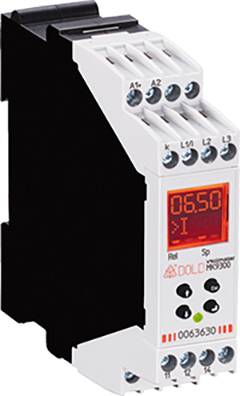

Digitální časové relé s červeným LED displejem zobrazuje '06,50'. Nahoře má několik připojovacích svorek a dole ovládací tlačítka.

Ilustrační obrázek

Kategorie produktu

měřicí převodník

Počet reléových výstupů

Provozní napětí

24 V/DC

Typ

MK9300N.11/022 3AC24...400V AC12A UH=DC24V

Vstupy měření

Spannungs-Messeingang L1/L2/L3 Nennspannung: 3 AC 400 V Messbereich UM: 3 AC 24 ... 400 V Nennfrequenz: 50 / 60 Hz Frequenzbereich: 1 ... 400 Hz Strom-Messeingang i / k Nennstrom: AC 12 A Messbereich: AC 100 mA ... 12 A Überlastbarkeit Dauernd: 16 A Kurzzeitig < 10 s: Max. 25 A Nennfrequenz: 50 / 60 Hz Frequenzbereich: 45 ... 400 Hz

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 1. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (7 569,42 Kč / kus)

7 569,42 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Jmenovitá frekvence 50 / 60 Hz
Frekvenční rozsah: 45... 400 Hz
Odběr proudu: 50 mA
Napěťový měřicí vstup L1/L2/L3
Jmenovité napětí 3 v/AC 400 V.
ROZSAH MĚŘENÍU M: 3 AC 24... 400 V
Jmenovitá frekvence 50 / 60 Hz
Kmitočtový rozsah: 1... 400 Hz
Proudový vstup i/k
Jmenovitý proud AC 12 A.
Rozsah měření AC 100 mA... 12 A
Přetížitelnost
Trvale: 16 A.
Krátkodobě < 10 s: Max. 25 A
Přetížení v oblasti proudu probíhá přes
Rychlé blikání LED.
Jmenovitá frekvence 50 / 60 Hz
Frekvenční rozsah: 45... 400 Hz
Rozsah nastavení (absolutní, pomocí tlačítka a LCD displeje)
Přesnost měření při jmenovité frekvenci (v % nastavené hodnoty) ± 4 %
Hystereze (v % nastavených hodnot): 0,2... 50 % hodnoty odezvy
Doba odezvy < 350 ms (f > 10 Hz)
Nastavitelné zpoždění odezvy tv: 0... 10 s (po 0,1 s)
Nastavitelné počáteční zpoždění ta : 0,2... 10 s (po 0,1 s)
Výstupní obvod (REL1: 11/12/14; REL2: 21/22/24)
Kontaktní osazení: 1 měnič
Tepelný proud i th: 2 x 4 A.
Spínací výkon podle AC 15 spínacích kontaktů: 3 a / AC 230 v IEC/EN 60947-5-1
ROZPÍNACÍ KONTAKT 1 A / AC 230 V IEC/EN 60947-5-1
PODLE DC 13 SPÍNACÍCH KONTAKTŮ: 1 A / DC 24 V IEC/EN 60947-5-1
ROZPÍNACÍ KONTAKT 1 A / DC 24 V IEC/EN 60947-5-1
Elektrická životnost podle AC 15 při 3 a, AC 230 v: 2x 105 spínacích cyklů IEC/EN 60947-5-1
Přípustná spínací frekvence: 1800/h.
Odolnost proti zkratu max. Tavná pojistka 4 a gG / GL IE
Mechanická životnost: 30 106 spínacích cyklů

Typ: MK9300N.11/022 3AC24...400V AC12A UH=DC24V

Kategorie produktu: měřicí převodník

Počet reléových výstupů: 2

Vstupy měření: Spannungs-Messeingang L1/L2/L3 Nennspannung: 3 AC 400 V Messbereich UM: 3 AC 24 ... 400 V Nennfrequenz: 50 / 60 Hz Frequenzbereich: 1 ... 400 Hz Strom-Messeingang i / k Nennstrom: AC 12 A Messbereich: AC 100 mA ... 12 A Überlastbarkeit Dauernd: 16 A Kurzzeitig < 10 s: Max. 25 A Nennfrequenz: 50 / 60 Hz Frequenzbereich: 45 ... 400 Hz

Provozní napětí: 24 V/DC

Rozm.: (š x v) 22.5 mm x 90 mm

Montážní hloubka: 99 mm

Hmotnost: 140 g

Šířka: 22.5 mm

V: 90 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2359211 Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 měřicí převodník Počet reléových výstupů: 2

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2359211 Dold MK9300N.11/022 3AC24...400V AC12A UH=DC24V 0063630 měřicí převodník Počet reléových výstupů: 2

Popis

Univerzální měřicí relé MK 9300N / MH 9300 VARIMEETER pro série sledují až 9 různých parametrů současně, jako přepětí, podpětí, přepětí, přepětí, asymetrie napětí, Dílčí proud / podproud, cos φ, činný, zdánlivý a jalový výkon, frekvence a sled fází. Měření v třífázových a jednofázových sítích je velmi jednoduché a bez velkých nákladů na zapojení. Struktura menu umožňuje snadné a intuitivní ovládání multifunkčního měřicího relé. Včasná detekce hrozících výpadků a preventivní údržby brání nákladným škodám a uživatel tak profituje z provozní bezpečnosti a vysoké dostupnosti vašeho zařízení.

· multifunkční měřicí relé podle EN 60255-1
· sledování napětí (1 a 3-fázový)
· sledování proudu
· sledování frekvence
· fázový úhel cos φ
· sled fází, fázový výpadek, asymetrie
· činný, jalový a zdánlivý výkon
· zpožděné zapínání, zpoždění odezvy
Nastavitelná hystereze 0,2... 50 % hodnoty odezvy
· Paměť chyb
· LCD displej pro aktuální naměřené hodnoty
· reléový výstup
1 přepínací kontakt
· funkce relé přepínatelný pracovní/klidový proud
