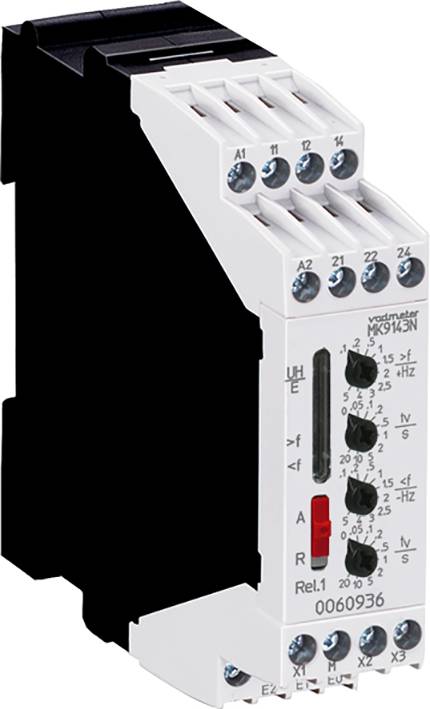

Ilustrační obrázek
Ilustrační obrázek
Dold MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s 0060936 monitor frekvence sítě Počet reléových výstupů: 2
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
monitor frekvence sítě
Počet reléových výstupů
2
Provozní napětí
230 V/AC
Typ
MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s
Vstupy měření
Störfester Meßeingang
Datasheety: (PDF)
Počet
Celková cena (6 693,39 Kč / kus)
6 693,39 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Vliv pomocné hodnoty napětí a teploty: Méně než 200 ppm (< 0,02 %)
- Hystereze: 1/8 z nastavené odchylky od požadované frekvence
- Zpoždění času: Odděleně nastavitelné pro alarm při překročení a podfrekvenční oblasti: 0... 20 s, plynule logaritmicky rozdělená stupnice
- Nastavení hodnot odezvy (frekvenční limity pro alarm)
- Plynule nastavitelné, odděleně pro signalizace nadfrekvence a podfrekvence: Vždy 45... 65 Hz
- Přesnost nastavení: Cca 1 Hz
- Hystereze: Plynule nastavitelná, zvlášť pro alarm nadfrekvence a podfrekvenční alarm: Vždy 0,5... 20 % nastavené hodnoty alarmu
- Kontaktní vybavení: 2x 1 přepínací kontakt, vždy 1 pro signalizace nad a pod
- Tepelný proud Ith: 4 A.
- Spínací výkon podle AC 15 spínacích kontaktů: 3 a / AC 230 v IEC/EN 60947-5-1
- ROZPÍNACÍ KONTAKT 1 A / AC 230 V IEC/EN 60947-5-1
- PODLE DC 13 SPÍNACÍCH KONTAKTŮ: 1 A / DC 24 V IEC/EN 60947-5-1
- ROZPÍNACÍ KONTAKT 1 A / DC 24 V IEC/EN 60947-5-1
- Elektrická životnost podle AC 15 při 1 a, 230 v AC: 1,5 x 105 spínacích reproduktory. IEC/EN 60947-5-1
- Odolnost proti zkratu
- Max. Tavná pojistka 4 a gG / GL IEC/EN 60947-5-1
- Mechanická životnost: 30 106 spínacích cyklů
- Typ
MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s
- Kategorie produktu
monitor frekvence sítě
- Počet reléových výstupů
2
- Vstupy měření
Störfester Meßeingang
- Provozní napětí
230 V/AC
- Rozm.
(d x š x v) 97 x 22.5 x 90 mm
- Hmotnost
210 g
- Šířka
22.5 mm
- V
90 mm
- Délka
97 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2359208 Dold MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s 0060936 monitor frekvence sítě Počet reléových výstupů: 2
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2359208 Dold MK9143N.38 +/-5Hz UH=AC230V tv=0-20s tan=0-30s 0060936 monitor frekvence sítě Počet reléových výstupů: 2
Popis
Monitorování frekvencí pro vlastní zdroje a místní napájecí zdroje, monitorování generátory, agregátů proudu atd.
Podle IEC/EN 60 255, VDE 0435 část 303
· monitorování 60 - a 50 Hz napájecích zdrojů A nedostatečná frekvence
· monitorování zařízení pro vlastní výrobu a místních napájecích zdrojů
· přesné měření frekvence a rychlá doba odezvy
· měřicí vstup odolný proti rušení
Odděleně nastavitelné prahy alarmu pro přefrekvenci a dílčí frekvenci se samostatnými Výstupy relé (vždy 1 nebo 2 přepínací kontakty)
LED kontrolky pro pomocné napájení, vstupní frekvenci, signalizace nad a pod frekvenčně
· Šířka 22,5 mm
Tento text byl přeložen strojově.
Podle IEC/EN 60 255, VDE 0435 část 303
· monitorování 60 - a 50 Hz napájecích zdrojů A nedostatečná frekvence
· monitorování zařízení pro vlastní výrobu a místních napájecích zdrojů
· přesné měření frekvence a rychlá doba odezvy
· měřicí vstup odolný proti rušení
Odděleně nastavitelné prahy alarmu pro přefrekvenci a dílčí frekvenci se samostatnými Výstupy relé (vždy 1 nebo 2 přepínací kontakty)
LED kontrolky pro pomocné napájení, vstupní frekvenci, signalizace nad a pod frekvenčně
· Šířka 22,5 mm
