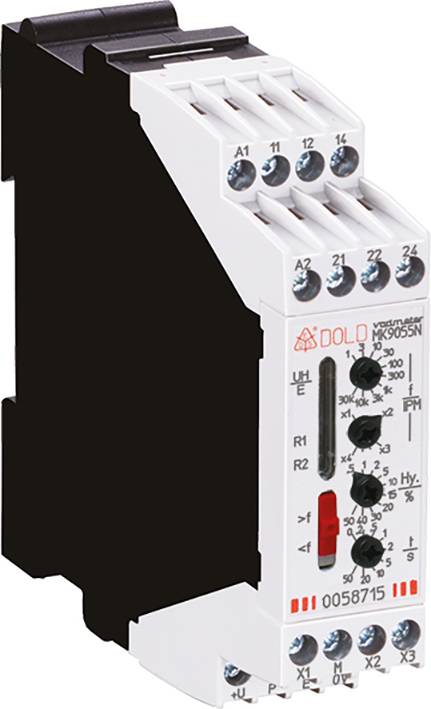

Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 hlídač otáček Počet reléových výstupů: 2
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
hlídač otáček
Počet reléových výstupů
2
Provozní napětí
24 V/DC
230 V/AC
Typ
MK9055N.12 1-120.000IPM UH=AC230V+DC24V
Vstupy měření
Wahlweise Eingang für NAMUR-Sensoren; Universaleingang. für die verschiedensten Sensoren konfigurierbar (PNP. NPN. 2-Draht. Kontakt. Spannung)
Datasheety: (PDF)
Počet
Celková cena (6 693,39 Kč / kus)
6 693,39 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
- Chrání osoby, stroje a vyrobené zboží
- Jednoduché a přehledné nastavení přístroje
- Univerzální vstup, konfigurovatelný pro nejrůznější senzory (PNP, NPN, 2vodičové, kontakt, napětí)
- Rychle reagující i při nízkých otáčkách
Technické parametry
- Čas od zapnutí pomocného napětí až do připravenosti k měření: Cca. 0,4 s (při nastavení času přemosťování na 0)
- Kontrolní čas a čas signálu: Plynule nastavitelný na logaritmicky rozdělenou stupnici; ta: 0... 50 s, ts: 0,1... 50 s
- Kontaktní výstup (11-12-14, 21-22-24)
- Kontaktní osazení: 2 přepínací kontakty
- Tepelný proud Ith: 4 A.
- Spínací výkon podle AC 15 spínacích kontaktů: 3 a / AC 230 v IEC/EN 60947-5-1
- ROZPÍNACÍ KONTAKT 1 A / AC 230 V IEC/EN 60947-5-1
- PODLE DC 13 SPÍNACÍCH KONTAKTŮ: 1 A / DC 24 V IEC/EN 60947-5-1
- ROZPÍNACÍ KONTAKT 1 A / DC 24 V IEC/EN 60947-5-1
- Elektrická životnost podle AC 15 při 1 a, 230 v AC: 1,5 x 105 spínacích reproduktory. IEC/EN 60947-5-1
- Odolnost proti zkratu max. Tavná pojistka 4 a gG / GL IEC/EN 60947-5-1
- Mechanická životnost: ≥ 30 x 10 6 spínacích cyklů
- Analogový výstup napětí (varianta /0_5, svorka „UA“ proti „0 v“)
- Výstupní napětí: 0... 10 v, lineární proporcionální úměrná počtu otáček/frekvenci, žádné gál. Oddělení pro měřicí vstup a DC 24 Vnapájení
- Výstupní proud: 0... 20 mA nebo 4... 20 mA, lineární úměrná počtu otáček/frekvenci, žádné lineární. Oddělení pro měřicí vstup a zdroj 24 v DC
- Typ
MK9055N.12 1-120.000IPM UH=AC230V+DC24V
- Kategorie produktu
hlídač otáček
- Počet reléových výstupů
2
- Vstupy měření
Wahlweise Eingang für NAMUR-Sensoren; Universaleingang. für die verschiedensten Sensoren konfigurierbar (PNP. NPN. 2-Draht. Kontakt. Spannung)
- Provozní napětí
24 V/DC
230 V/AC
- Rozm.
(d x š x v) 22.5 x 22.5 x 90 mm
- Montážní hloubka
97 mm
- Hmotnost
210 g
- Šířka
22.5 mm
- V
90 mm
- Délka
22.5 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2359206 Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 hlídač otáček Počet reléových výstupů: 2
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2359206 Dold MK9055N.12 1-120.000IPM UH=AC230V+DC24V 0058715 hlídač otáček Počet reléových výstupů: 2
Popis
Podle IEC/EN 60 255-1
· Rozpoznání otáček nad nebo pod či pod či pod, při zastavení (lze přepínat mezi funkcemi)
· široký rozsah nastavení 1... 120.000 IPM nebo 0,15... 20.000 Hz (10 rozsahů)
Volitelně vstup pro NAMUR senzory se senzorem a monitorováním vedení Přerušení a zkrat
Nastavitelná hystereze 0,5... 50 %
Nastavitelná doba přemostění 0...50 s, lze ovládat pomocí externího kontaktu
Nastavitelné sledování na chybějícím vstupním signálu při funkci nadfrekvence
· programovatelné přes svorky:
Zpoždění alarmu 0... 100 s.
Ukládání poplachů nebo Auto-Reset
· LED kontrolky pro pomocné napájení, měřicí vstup a výstupní relé; další LED pro napájení /
· vada senzoru u vstupu NAMUR
Pomocná napětí AC 230 v a DC 24 V. Zařízení
2 přepínací kontakty, klidový princip (relé odpadne při poplachu)
· princip pracovní energie na vyžádání
Volitelně s analogovým výstupem, proporcionální k otáčkám
Verze zařízení s 2 frekvenčními prahy a samostatně ovladatelné výstupní relé pro Nižší a přeotáčky viz MK 9055N/5_
· Šířka 22,5 mm
