Name: Dold MK5130N, 0065014 odrušovací filtr
Brand: Dold
SKU: 2359205
Availability: BackOrder

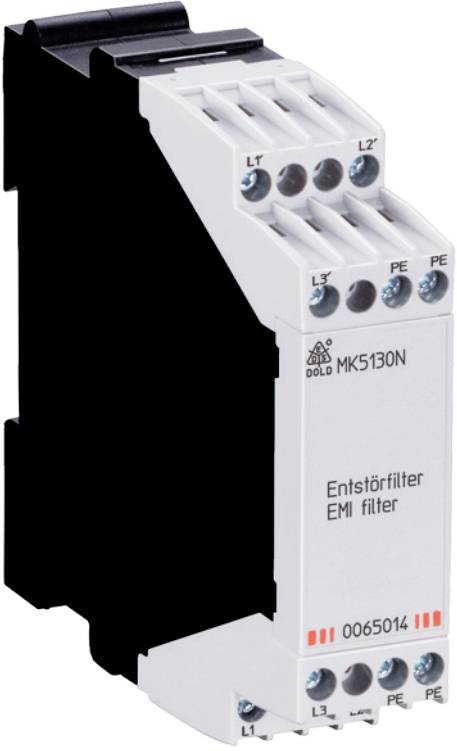

Zařízení EMI filtru s označením 'Odrušovací filtr EMI filtr'. Přední strana zobrazuje připojovací svorky pro L1, L2, L3 a PE.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

odrušovací filtr

Připojení

šroubová svorka

Způsob montáže

montáž na lištu

Materiál

termoplast

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 1. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (2 875,21 Kč / kus)

2 875,21 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Spolehlivý provoz měřicího relé a jiných drobných spotřebičů v sítích s vysokofrekvenčním rušením
Ochrana měřicích vstupů / měřicích relé
Tlumení EMV rušení
Přesnější a konstantní výsledky měření
Vyšší dostupnost zařízení

Dodatečné informace:

Technické parametry

EMC
Statické vybíjení (ESD): 8 kV (průboj) IEC/EN 61 000-4-2
Rychlé přechody: IEC/EN 61 000-4-4 4 kV
Rázové napětí (Surge) mezi napájecím vedením L/N: 2 kV IEC/EN 61 000-4-5
Mezi vedením a zemí: 4 kV IEC/EN 61 000-4-5
VEDENÍ HF: 20 V IEC/EN 61 000-4-6

Druh obalu: Piece

Kategorie produktu: odrušovací filtr

Připojení: šroubová svorka

Způsob montáže: montáž na lištu

Materiál: termoplast

Délka: 97 mm

Šířka: 22.5 mm

V: 90 mm

Min. teplota: -40 °C

Max. teplota: +70 °C

: IP20
IP40

Číslo výrobce: 0065014

Typ: MK5130N

Obsah: 1 ks

Rozm.: (d x š x v) 97 x 22.5 x 90 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2359205 Dold MK5130N, 0065014 odrušovací filtr

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2359205 Dold MK5130N, 0065014 odrušovací filtr

Popis

Měniče, které jsou v rostoucí míře používány v instalacích, vytvářejí na svém výstupu prvky spínání, které způsobují značné EMV rušení a vysokofrekvenční vyrovnávací proudy na připojených rozvodných součástech. Zařízení připojená k měniči mohou být narušena nebo případně zničena. Vysokofrekvenční rušení může být přeneseno na další části zařízení, např. přes 24 v DC napájení. Tak je tomu např. u měřicího relé, jehož měřicí vstup je připojen k měniči. Pomocné napětí měřicího relé je galvanicky odděleno od vstupního napětí, ale je propojeno s měřicím vstupem přes HF. Tím, že se vyhnula zbytečné kapacitě. Při odpovídajících frekvencích mohou vyrovnávací proudy od měniče k pomocné úrovni napětí protékat až do více ampérů. Obecně lze všechny monitorovací přístroje připojené k měniči rušit samostatným pomocným napětím nebo s dalšími vstupy nebo výstupy. Je rovněž možné, aby se rušení, které vyrábí měnič, převedly na další části zařízení. Odrušovací filtr MK 5130N / LG 5130 má v náplni filtru pro 3 fáze (vstupy L1 / L2 / L3, výstupy L1’ / L2’ / L3’) vždy 4 v řadě prožínajících dronů, aby bylo zajištěno širokopásmové odrušení až do vysokých frekvencí. Pokud je PE připojen navíc, odrušovací kondenzátor je účinný vůči PE a odrušení se znovu zlepší („T-filtr“). Díky mezilehlému spínání MK 5130N/LG 5130 mezi měniči a rušivým měřicím relé/přístrojem se HF proud protékající prostřednictvím vazební kapacity výrazně snižuje, protože filtrační stopy představují zvýšenou impedanci s frekvencí. Tím se zabrání rušení nebo dokonce poruchám připojených zařízení.

· provoz měřicího relé na měničích a přístrojů s vysokofrekvenčním rušením
· odrušení spínacích částí a malých spotřebičů do 50 mA na fázi
· v případě rušení elektrickými nástroji, stykači a zářivkami
· 3-fázový odrušovací filtr pro měřicí relé
Potlačení rušení EMV od rušivých napětí vedení
· širokopásmové tlumení vysokého podílu frekvencí
Pro jmenovitá napětí až do 3 AC 1000 V.
Volitelně použitelné PE připojení pro ještě lepší odstranění poruch
· Šířka: 22,5 mm

Tento text byl přeložen strojově.
