Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 vysílač činného výkonu 1 ks

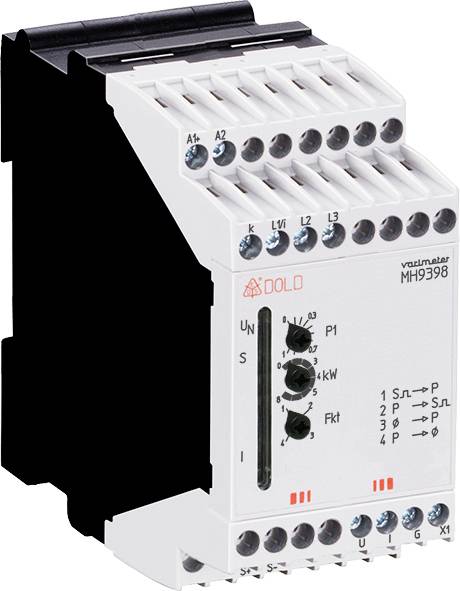

Obrázek zobrazuje elektrický řídicí přístroj s několika připojovacími svorkami a přepínači, používaný pro průmyslové aplikace.

Ilustrační obrázek

Kategorie produktu

vysílač činného výkonu

Typ

MH9398.11 AC12-230V UH=AC230V AC10A

Rozm.

(d x š x v) 97 x 45 x 90 mm

Připojení

šroubová svorka

Výstupní signál (napětí)

0 … 10 V und 2 … 10 V

Datasheety: (PDF)

Doručení: Pá 13. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (10 640,50 Kč / kus)

10 640,50 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Měřicí převodník činného výkonu

Mnohostranně využitelný díky reléovým a analogovým výstupům
Spolehlivá detekce přetížení díky měření činného výkonu
Pro delší životnost vašich elektrických pohonů
Preventivní údržba
Rychlejší lokalizace poruch

Technické parametry

JMENOVITÝ PROUD IN: 10 A AC
Rozsah měření AC 100 mA... 10 A
Přetížitelnost
Trvale: 16 A.
Krátkodobě < 10 s: Max. 25 A
Přetížení v proudovém prostoru je zobrazeno rychlým blikáním LED diod.
Jmenovitá frekvence 50 / 60 Hz
Frekvenční rozsah: 45... 400 Hz
Spínací hodnota: 0... 2,4 kW nastavitelný na absolutní stupnici
Nastavení
Oblast: 8 divize 0... 2,4 kW
Rel: Jemné nastavení 0... 0,3 kW
Přesnost měření
(V % nastavené hodnoty): ± 4 %
Hystereze
(V % nastavených hodnot) < : 4 %
Doba odezvy < 350 ms
Přemostění: 500 ms pevně
Kontaktní osazení: 1 měnič
Tepelný proud Ith: spínací schopnost 4 a podle AC 15: Spínací kontakt: 3 a / AC 230 v IEC/EN 60947-5-1
ROZPÍNACÍ KONTAKT 1 A / AC 230 V IEC/EN 60947-5-1
PODLE DC 13: 1 A / DC 24 V IEC/EN 60947-5-1
Elektrická životnost při 3 a, AC 230 v cos, až 1: 2x 105 spínacích cyklů IEC/EN 60947-5-1
Odolnost proti zkratu max. Tavná pojistka 4 a gG / GL IEC/EN 60947-5-1
Mechanická životnost: 30 106 spínacích cyklů

Typ: MH9398.11 AC12-230V UH=AC230V AC10A

Kategorie produktu: vysílač činného výkonu

Rozm.: (d x š x v) 97 x 45 x 90 mm

Připojení: šroubová svorka

Výstupní signál (napětí): 0 … 10 V und 2 … 10 V

Výstupní signál (proud): 0 … 20 mA und 4 … 20 mA

Provozní napětí: 230 V/AC (max)

Provozní napětí max.: 230 V/AC

Vstupní signál (proud): AC 100 mA ... 10 A

Obsah: 1 ks

Konfigurace: DIP spínač

Šířka: 45 mm

V: 90 mm

Délka: 97 mm

Max. okolní teplota: +60 °C

Min. okolní teplota: -20 °C

Napájecí napětí (num.): 230 V/AC

Napájecí napětí U(B): AC12-230V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 vysílač činného výkonu 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2361002 Dold MH9398.11 AC12-230V UH=AC230V AC10A 0066140 vysílač činného výkonu 1 ks

Popis

Měřicí převodník činného výkonu MH 9398 série VARIMEETER spolehlivě sleduje činný výkon jednofázových elektrických spotřebičů. Nastavení hodnoty odezvy se provádí jednoduše pomocí 2 otočných knoflíkem. Při překročení nastavené mezní hodnoty sepne relé. Navíc jsou k dispozici 2 galvanicky oddělené analogové výstupy. To umožňuje zjistit momentální hodnotu činného výkonu. LED signalizují ležící pomocné napětí a stav sepnutí výstupního relé.

Měřicí převodník činného výkonu je vhodný pro monitorování jednofázových elektrických průmyslových pohonů s proměnlivou zátěží motoru a jiných jednofázových spotřebičů.

Podle IEC/EN 60255-1
· Metoda měření: Měření činného výkonu / wattmetr
· Rozpoznání přetížení
· galvanicky oddělené analogové signály od - 0 … 20 MA a 0 … 10 v nebo - 4 … 20 mA a 2 … 10 v
Nastavitelná hodnota odezvy
Hystereze pevně nastavena
1-fázový
LED indikace pro pomocné napájení a poloha kontaktu
· princip klidového věku
· Šířka 45 mm

Tento text byl přeložen strojově.
