Name: Dold LH5946.48/61 0,2-4V UH=DC24V 0,2-6s 0061896 hlídač klidového stavu Počet reléových výstupů: 5 Počet digitálních vst
Brand: Dold
SKU: 2359284
Availability: BackOrder

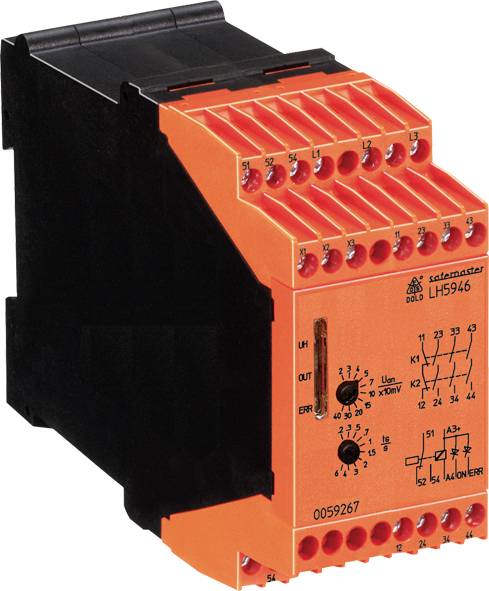

Oranžové bezpečnostní relé, černě kryté, zobrazuje obvod, LED diody a svorky. Vhodné pro průmyslové bezpečnostní aplikace.

Ilustrační obrázek

Kategorie produktu

hlídač klidového stavu

Počet reléových výstupů

Provozní napětí

24 V/DC

Typ

LH5946.48/61 0,2-4V UH=DC24V 0,2-6s

Vstupy měření

Eingang (L1 - L2 - L3) Mess-/Motorspannung: max. AC 690 V; Eingangswiderstände: 500 kΩ; Ansprechwert Uan: 20 mV ... 400 mV. einstellbar oder 0.2 ... 4 V. einstellbar; Hysterese (für Erkennung Motorlauf): 100 %

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 1. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (18 979,34 Kč / kus)

18 979,34 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Bezpečné a bezsenzorové řešení
Rychlá doba odezvy
Jednoduché dovybavení, protože bez senzorů
Lze kombinovat s bezpečnostním udržení SAFEMASTER STS

Technické parametry

VSTUP (L1 - L2 - L3)
Měření/napětí motoru: Max. 690 v AC
Vstupní odpor 500 kΩ
Spínací hodnota una : 20 mV... 400 mV, nastavitelný nebo 0,2... 4 v, nastavitelné
Hystereze (pro rozpoznání chodu motoru): 100 %
Zpoždění výstupních kontaktů při rozpoznání chodu motoru < : 100 ms
Období nečinnosti ts: 0,2... 6 sekund
POMOCNÉ NAPĚTÍ UH A1 - A2): AC 115 V, AC 230 V, AC 400 V, DC 24 V.
Doporučené zabezpečení: 2 A.
Rozsah napětí AC: 0,8... 1,1 UN
DC: 0,9... 1,2 UN
Jmenovitá spotřeba: 5 VA, 3 W.
Jmenovitá frekvence (AC) 50 / 60 Hz
Frekvenční rozsah (AC): 45... 65 Hz
Maximální zbytkové vlnění (DC): 10 %
Zpoždění zapnutí výstupního relé při přiložení pomocného napětí (stojící motor): 0,4... 0,8 s + nastavený
Kontaktní vybavení (bezpečnostní kontakty): 3 spínacích kontaktů, 1 rozpínací kontakt
Spínací kontakty 23-24, 33-34 a 43-44 lze použít pro bezpečnostní vypnutí.
Otevírací kontakt 11-12 lze použít pouze jako signalizační kontakt!
Typ kontaktu: Relé, nuceně vedené
Jmenovité spínací napětí: 250 v/AC
Tepelný proud Ith: 5 a (až 40 °C)
Čtvercový celkový proud: Viz křivky sepnutí
PODLE AC 15 SPÍNACÍCH KONTAKTŮ: 3 A / AC 230 V IEC/EN 60 947-5-1
ROZPÍNACÍ KONTAKT 1 A / AC 230 V IEC/EN 60 947-5-1
PODLE DC 13 SPÍNACÍCH KONTAKTŮ: 1 A / DC 24 V IEC/EN 60 947-5-1
ROZPÍNACÍ KONTAKT 1 A / DC 24 V IEC/EN 60 947-5-1
13 a / 4 24 v při 0,1 Hz IEC/EN 60 947-5-1
Rozpínací kontakt 4 a / 24 v při 0,1 Hz IEC/EN Viz 60 947. Bod odůvodnění rozhodnutí o společnosti S 5-1
Elektrická životnost při 5 a, AC 230 v cos, až 1: ≥ 2 x 105 spínacích cyklů
Zabezpečení bezpečnostních kontaktů: Max. Tavná pojistka 4 a gG / GL
Jistič C6A maximální spínací frekvence: 1200 / h.
Mechanická životnost: ≥ 50x 10 6 spínacích cyklů
Polovodičové signalizační výstupy: 100 mA DC 24 v, plusové spínání, galvanicky oddělené; napájení přes formáty A3+ / A4; ON pro uvolnění, „ERR“ pro chyby
Spínací kontakt: 3 a AC 250 v (otevřený, otevřený)

Typ: LH5946.48/61 0,2-4V UH=DC24V 0,2-6s

Kategorie produktu: hlídač klidového stavu

Počet reléových výstupů: 5

Vstupy měření: Eingang (L1 - L2 - L3) Mess-/Motorspannung: max. AC 690 V; Eingangswiderstände: 500 kΩ; Ansprechwert Uan: 20 mV ... 400 mV. einstellbar oder 0.2 ... 4 V. einstellbar; Hysterese (für Erkennung Motorlauf): 100 %

Provozní napětí: 24 V/DC

Rozm.: (š x v) 45 mm x 90 mm

Počet digitálních vstupů: 3

Montážní hloubka: 121 mm

Hmotnost: 400 g

Šířka: 45 mm

V: 90 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2359284 Dold LH5946.48/61 0,2-4V UH=DC24V 0,2-6s 0061896 hlídač klidového stavu Počet reléových výstupů: 5 Počet digitálních vst

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2359284 Dold LH5946.48/61 0,2-4V UH=DC24V 0,2-6s 0061896 hlídač klidového stavu Počet reléových výstupů: 5 Počet digitálních vst

Popis

Bezpečné rozpoznání stavu při 3 a 1fázových elektromotorech, např. k uvolnění ochranných dveří s odemčenými obráběcími stroji nebo pro aktivaci svorky.

Hlídač klidového stavu LH 5946 je vhodný ke zjištění zastavení všech elektromotorů, které při svém spuštění vytvářejí napětí podmíněné remancí. LH 5946 měří napětí indukované remagnetizací na svorkách vinutí. K tomu se používají 2 redundantní měřicí kanály (L2 proti L1 a L3 proti L1). Pokud je indukční napětí na obou kanálech současně proti 0, znamená to pro zařízení zastavení motoru a výstupní relé se aktivuje. Chcete-li zařízení přizpůsobit různým motorům a aplikacím, je možno nastavit napěťový práh u, pod kterým jednotka LH 5946 rozpozná, že se nachází. Rovněž lze nastavit dobu trvání, pro kterou je u třeba dosáhnout hodnoty nižší, aby byl pata definitivně detekován a počáteční okruh byl uvolněn (odkladná lhůta ts ).
Přístroj navíc rozpozná přerušení vodičů na měřicích vstupech L1 / L2 / L3. Při zjištění přerušení žil se výstupní relé uvede do bezpečné polohy (jako při běžícím motoru). Tento stav se ukládá a může být díky můstkům svorek X3 - X2 vymazán. Kromě toho jsou signály měření obou kanálů stále srovnávány. Pokud se signály liší déle než cca 2,5 s, spustí se chyba měření. Tato chyba se vynuluje, když oba kanály získají zpět dostatečné množství signálového napětí.
Svorky X1-X2 jsou určeny pro sledovaný obvod
K dispozici jsou externí připojené ochrany pro zesílení kontaktu (rozpínací kontakt). Pokud není okruh návratu nutný, musí
Svorky X1 - X2, jinak chybové hlášení.

Odpovídá
Úroveň výkonu (PL) e a kategorie 4 podle EN ISO 13849-1
LIMIT SIL (SIL CL) 3 Podle IEC/EN 62061
Safety Integrity Level (sil) 3 Podle IEC/EN 61508, IEC/EN 61511 a EN 61800-5-2
· bezpečné monitorování klidového stavu 3 a 1fázových motorů
· nejsou zapotřebí žádné externí iniciátory
· nezávislé na směru otáčení
· Rozpoznání kabelů v měřicím obvodu
Nuceně vedené bezpečnostní výstupní kontakty: 3 spínací kontakty, 1 rozpínací kontakt pro 250 v AC
· 2 polovodičové ohlašovací výstupy
· 1 signalizační výstup (spínací kontakt)
Nastavitelná prahová hodnota napětí
Nastavitelná doba nečinnosti
· LED kontrolky pro zastavení motoru, přerušení žil a provozní napětí
Vhodné pro použití s frekvenčními měniči
· Šířka 45 mm

Tento text byl přeložen strojově.
