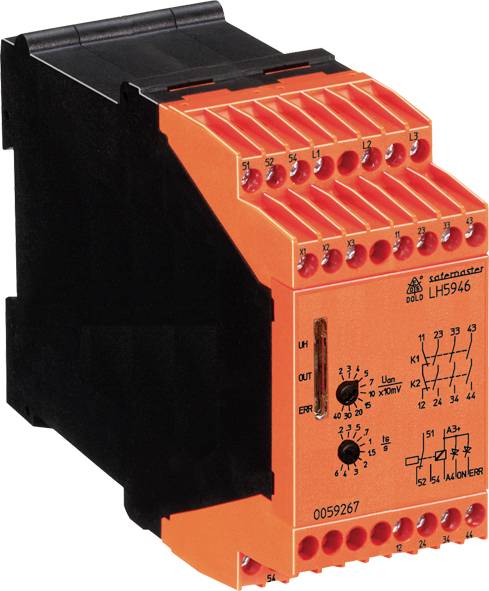

Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 hlídač klidového stavu Počet reléových výstupů: 5 Počet digitálních vs
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
hlídač klidového stavu
Počet reléových výstupů
5
Provozní napětí
230 V/AC
Typ
LH5946.48/61 0,2-4V UH=AC230V 0,2-6s
Vstupy měření
2 redundante Messkanäle (L2 gegen L1 und L3 gegen L1) über Messeingänge L1 / L2 / L3; Mess-/Motorspannung: max. AC 690 V; Eingangswiderstände: 500 kΩ; Ansprechwert Uan: 20 mV ... 400 mV. einstellbar oder 0.2 ... 4 V. einstellbar; Frequenzbereich (AC): 45 ... 65 Hz
Datasheety: (PDF)
Počet
Celková cena (17 309,92 Kč / kus)
17 309,92 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
- Bezpečné a bezsenzorové řešení
- Rychlá doba odezvy
- Jednoduché dovybavení, protože bez senzorů
- Lze kombinovat s bezpečnostním udržení SAFEMASTER STS
Technické parametry
- VSTUP (L1 - L2 - L3)
- Měření/napětí motoru: Max. 690 v AC
- Vstupní odpor 500 kΩ
- Spínací hodnota una : 20 mV... 400 mV, nastavitelný nebo 0,2... 4 v, nastavitelné
- Hystereze (pro rozpoznání chodu motoru): 100 %
- Zpoždění výstupních kontaktů při rozpoznání chodu motoru < : 100 ms
- Období nečinnosti ts: 0,2... 6 sekund
- POMOCNÉ NAPĚTÍ UH A1 - A2): AC 115 V, AC 230 V, AC 400 V, DC 24 V.
- Doporučené zabezpečení: 2 A.
- Rozsah napětí AC: 0,8... 1,1 UN
- DC: 0,9... 1,2 UN
- Jmenovitá spotřeba: 5 VA, 3 W.
- Jmenovitá frekvence (AC) 50 / 60 Hz
- Frekvenční rozsah (AC): 45... 65 Hz
- Maximální zbytkové vlnění (DC): 10 %
- Zpoždění zapnutí výstupního relé při přiložení pomocného napětí (stojící motor): 0,4... 0,8 s + nastavený
- Kontaktní vybavení (bezpečnostní kontakty): 3 spínacích kontaktů, 1 rozpínací kontakt
- Spínací kontakty 23-24, 33-34 a 43-44 lze použít pro bezpečnostní vypnutí.
- Otevírací kontakt 11-12 lze použít pouze jako signalizační kontakt!
- Typ kontaktu: Relé, nuceně vedené
- Jmenovité spínací napětí: 250 v/AC
- Tepelný proud Ith: 5 a (až 40 °C)
- Čtvercový celkový proud: Viz křivky sepnutí
- PODLE AC 15 SPÍNACÍCH KONTAKTŮ: 3 A / AC 230 V IEC/EN 60 947-5-1
- ROZPÍNACÍ KONTAKT 1 A / AC 230 V IEC/EN 60 947-5-1
- PODLE DC 13 SPÍNACÍCH KONTAKTŮ: 1 A / DC 24 V IEC/EN 60 947-5-1
- ROZPÍNACÍ KONTAKT 1 A / DC 24 V IEC/EN 60 947-5-1
- 13 a / 4 24 v při 0,1 Hz IEC/EN 60 947-5-1
- Rozpínací kontakt 4 a / 24 v při 0,1 Hz IEC/EN Viz 60 947. Bod odůvodnění rozhodnutí o společnosti S 5-1
- Elektrická životnost při 5 a, AC 230 v cos, až 1: ≥ 2 x 105 spínacích cyklů
- Zabezpečení bezpečnostních kontaktů: Max. Tavná pojistka 4 a gG / GL
- Jistič C6A maximální spínací frekvence: 1200 / h.
- Mechanická životnost: ≥ 50x 10 6 spínacích cyklů
- Polovodičové signalizační výstupy: 100 mA DC 24 v, plusové spínání, galvanicky oddělené; napájení přes formáty A3+ / A4; ON pro uvolnění, „ERR“ pro chyby
- Spínací kontakt: 3 a AC 250 v (otevřený, otevřený)
- Typ
LH5946.48/61 0,2-4V UH=AC230V 0,2-6s
- Kategorie produktu
hlídač klidového stavu
- Počet reléových výstupů
5
- Vstupy měření
2 redundante Messkanäle (L2 gegen L1 und L3 gegen L1) über Messeingänge L1 / L2 / L3; Mess-/Motorspannung: max. AC 690 V; Eingangswiderstände: 500 kΩ; Ansprechwert Uan: 20 mV ... 400 mV. einstellbar oder 0.2 ... 4 V. einstellbar; Frequenzbereich (AC): 45 ... 65 Hz
- Provozní napětí
230 V/AC
- Rozm.
(š x v) 45 mm x 90 mm
- Počet digitálních vstupů
2
- Montážní hloubka
121 mm
- Hmotnost
400 g
- Šířka
45 mm
- V
90 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2359285 Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 hlídač klidového stavu Počet reléových výstupů: 5 Počet digitálních vs
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2359285 Dold LH5946.48/61 0,2-4V UH=AC230V 0,2-6s 0061895 hlídač klidového stavu Počet reléových výstupů: 5 Počet digitálních vs
Popis
Bezpečné rozpoznání stavu při 3 a 1fázových elektromotorech, např. k uvolnění ochranných dveří s odemčenými obráběcími stroji nebo pro aktivaci svorky.
Hlídač klidového stavu LH 5946 je vhodný ke zjištění zastavení všech elektromotorů, které při svém spuštění vytvářejí napětí podmíněné remancí. LH 5946 měří napětí indukované remagnetizací na svorkách vinutí. K tomu se používají 2 redundantní měřicí kanály (L2 proti L1 a L3 proti L1). Pokud je indukční napětí na obou kanálech současně proti 0, znamená to pro zařízení zastavení motoru a výstupní relé se aktivuje. Chcete-li zařízení přizpůsobit různým motorům a aplikacím, je možno nastavit napěťový práh u, pod kterým jednotka LH 5946 rozpozná, že se nachází. Rovněž lze nastavit dobu trvání, pro kterou je u třeba dosáhnout hodnoty nižší, aby byl pata definitivně detekován a počáteční okruh byl uvolněn (odkladná lhůta ts ).
Přístroj navíc rozpozná přerušení vodičů na měřicích vstupech L1 / L2 / L3. Při zjištění přerušení žil se výstupní relé uvede do bezpečné polohy (jako při běžícím motoru). Tento stav se ukládá a může být díky můstkům svorek X3 - X2 vymazán. Kromě toho jsou signály měření obou kanálů stále srovnávány. Pokud se signály liší déle než cca 2,5 s, spustí se chyba měření. Tato chyba se vynuluje, když oba kanály získají zpět dostatečné množství signálového napětí.
Svorky X1-X2 jsou určeny pro sledovaný obvod
K dispozici jsou externí připojené ochrany pro zesílení kontaktu (rozpínací kontakt). Pokud není okruh návratu nutný, musí
Svorky X1 - X2, jinak chybové hlášení.
Odpovídá
Úroveň výkonu (PL) e a kategorie 4 podle EN ISO 13849-1
LIMIT SIL (SIL CL) 3 Podle IEC/EN 62061
Safety Integrity Level (sil) 3 Podle IEC/EN 61508, IEC/EN 61511 a EN 61800-5-2
· bezpečné monitorování klidového stavu 3 a 1fázových motorů
· nejsou zapotřebí žádné externí iniciátory
· nezávislé na směru otáčení
· Rozpoznání kabelů v měřicím obvodu
Nuceně vedené bezpečnostní výstupní kontakty: 3 spínací kontakty, 1 rozpínací kontakt pro 250 v AC
· 2 polovodičové ohlašovací výstupy
· 1 signalizační výstup (spínací kontakt)
Nastavitelná prahová hodnota napětí
Nastavitelná doba nečinnosti
· LED kontrolky pro zastavení motoru, přerušení žil a provozní napětí
Vhodné pro použití s frekvenčními měniči
· Šířka 45 mm
Tento text byl přeložen strojově.
