Name: Dold LG5929.60/61 AC/DC24V 0064092 rozšiřovací modul Počet reléových výstupů: 6
Brand: Dold
SKU: 2359246
Availability: BackOrder

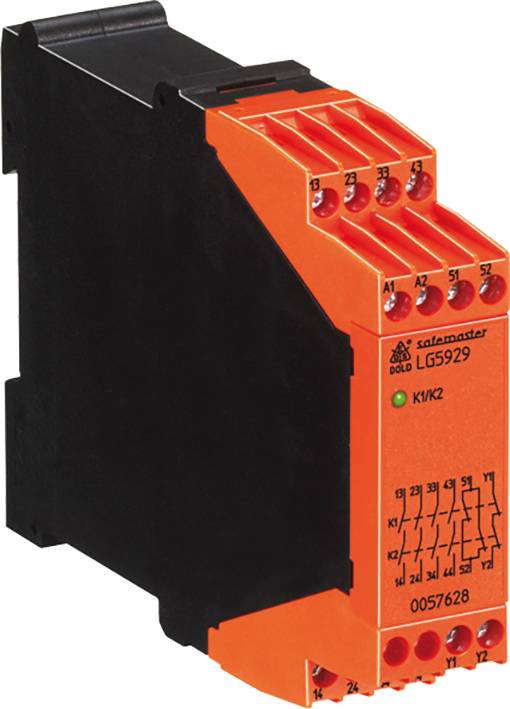

Černooranžové elektronické zařízení s přípojkami a LED indikátory. Na povrchu nápis 'LG5929' a schematický symbol zapojení.

Ilustrační obrázek

Kategorie produktu

rozšiřovací modul

Počet reléových výstupů

Provozní napětí

24 V/AC

24 V/DC

Typ

LG5929.60/61 AC/DC24V

Rozm.

(š x v) 22.5 mm x 90 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 1. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 830,58 Kč / kus)

4 830,58 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Bezpečné prodlužovací kontakty

Technické parametry

Kontaktní vybavení: 5 spínacích kontaktů, 1 rozpínací kontakt pro návratové kružnice
Doba odezvy: Max. 20 ms
Vypínací doba: Max. 35 ms
Typ kontaktu: Relé, nuceně vedené
Jmenovité výstupní napětí: 250 v/AC
Maximální tepelný proud I-th: Max. 8 a viz křivka celkového proudu
Spínací výkon podle AC 15 spínacích kontaktů: 3 a / AC 230 v IEC/EN 60947-5-1
ROZPÍNACÍ KONTAKT 2 A / AC 230 V IEC/EN 60947-5-1
PODLE DC 13 SPÍNACÍCH KONTAKTŮ: 2 A / DC 24 V IEC/EN 60947-5-1
ROZPÍNACÍ KONTAKT 2 A / DC 24 V IEC/EN 60947-5-1
13 a / 4 24 v při 0,1 Hz IEC/EN 60947-5-1
Rozpínací kontakt 4 a / 24 v při 0,1 Hz IEC/EN 60947-5-1
Elektrická životnost podle AC 15 při 2 a, AC 230 v: 105 spínacích cyklů IEC/EN 60947-5-1
Přípustná frekvence spínání: 1200 spínacích cyklů / h.
Odolnost proti zkratu max. Tavná pojistka 10 a gG / GL IEC/EN 60947-5-1
Max. Jistič: B 6 a
Mechanická životnost: 20 106 spínacích cyklů
Provozní rozsah teplot: - 25... + 55 °C
Skladování: - 25... + 85 °C

Typ: LG5929.60/61 AC/DC24V

Kategorie produktu: rozšiřovací modul

Počet reléových výstupů: 6

Provozní napětí: 24 V/AC
24 V/DC

Rozm.: (š x v) 22.5 mm x 90 mm

Montážní hloubka: 121 mm

Hmotnost: 205 g

Šířka: 22.5 mm

V: 90 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2359246 Dold LG5929.60/61 AC/DC24V 0064092 rozšiřovací modul Počet reléových výstupů: 6

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2359246 Dold LG5929.60/61 AC/DC24V 0064092 rozšiřovací modul Počet reléových výstupů: 6

Popis

Pokud je potřeba více bezpečnostních obvodů než bezpečnostní modul, používá se rozšiřující modul LG 5929. Slouží k bezpečnému a spolehlivému znásobení kontaktů a posílení kontaktů bezpečnostních modulů se sledováním zpětného elektrického obvodu. Rozšiřující modul s nuceným vedením kontaktů a je k dispozici s různými kombinacemi kontaktů.

Ve spojení s vhodným spínacím zařízením
Úroveň výkonu (PL) e a kategorie 4 podle EN ISO 13849-1
MEZ PRO NÁROK NA SIL (SIL CL) 3 Podle IEC/EN 62061
Safety Integrity Level (sil) 3 Podle IEC/EN 61508
Pro spalovací zařízení · podle EN 50156-1
· možnost ovládání i s bezpečným polovodičovým výstupem (BWS, nouzové vypnutí atd.)
· redundantní a nuceně vedené kontakty
Výstup: Max. 5 spínacích kontaktů nebo 4 spínacích kontaktů / 1 rozpínací kontakt, 1 rozpínací kontakt pro sledovaný okruh
Pro 1 nebo 2kanálové zapojení
· ukazatel provozního stavu
· připojení vodiče: I 2 x 1,5 mm2 lanko s pouzdrem a plastovým límcem, nebo 2 x 2,5 mm2 masivní
· Šířka 22,5 mm

Tento text byl přeložen strojově.
