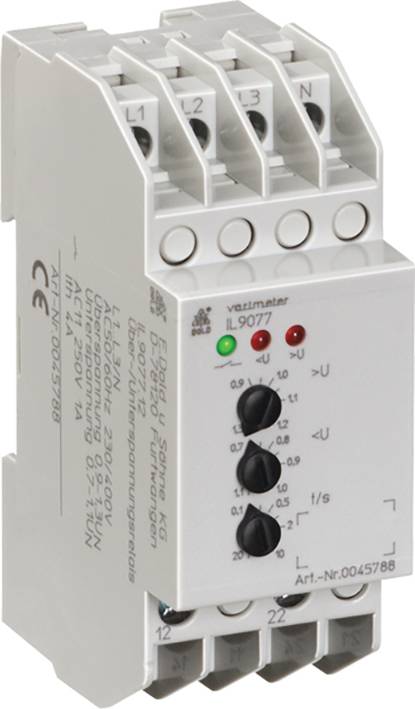

Ilustrační obrázek

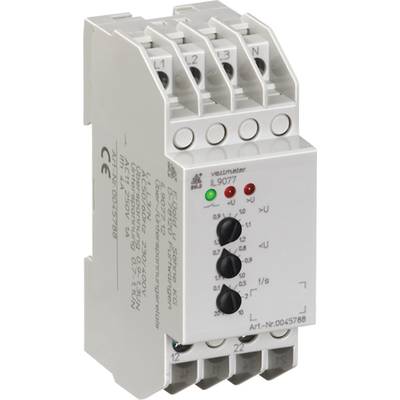

Ilustrační obrázek
Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 relé pro monitoring napětí
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
relé pro monitoring napětí
Provozní napětí
230 V
400 V
Typ
IL9077.12 3/NAC 400/230V 0,1-20S.
Rozm.
(š x v) 35 mm x 90 mm
Montážní hloubka
59 mm
Datasheety: (PDF)
Počet
Celková cena (6 913,22 Kč / kus)
6 913,22 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
- Vyšší bezpečnost v budovách
Technické parametry
- Jmenovité napětí uN:
- 1fázový konektor: AC 100 v, 115 v, 220 v, 230 v,
- AC 400 V, 415 V, 440 V, 500 V.
- 3-fázový bez přípojky neutrálního vodiče: 3AC 100 v, 115 v, 220 v, 230 v,
- 3AC 400 V, 415 V, 440 V, 480 V, 500 V.
- 3-fázový s připojením neutrálního vodiče 3/N AC 100 v / 58 v; 3/N AC 110 v / 64 v;
- 3/N AC 200 V / 115 V; 3/N AC 220 V / 127 V;
- 3/N AC 230 V / 133 V; 3/N AC 400 V / 230 V;
- 3/N AC 415 V / 240 V; 3/N AC 440 V / 254 V;
- 3/N AC 480 V / 277 V; 3/N AC 500 V / 290 V.
- Rozsah napětí: 0,7... 1,3 UN
- Přetížitelnost: 1,35 UN, trvale
- Jmenovitá spotřeba: Cca. 8 VA (L3-N) (cca 16 VA při IP 9077)
- Jmenovitá frekvence 50 / 60 Hz
- Hodnota odezvy pro
- Přepětí „> u“: 0,9... 1,3 un
- Hodnota odezvy pro
- Podpětí „< u“: 0,7... 1,1 un
- Hystereze: Vždy cca 4 % z nastavené hodnoty
- Časové zpoždění: 0,1... 20 sekund
- Práh pro detekci asymetrie
- IL/SL 9077/010: CA. 5 … 10% fázová asymetrie
- Kontaktní osazení: 2 přepínací kontakty
- Materiál kontaktu: AgNi
- Spínací napětí: 250 v AC
- Tepelný proud Ith: 4 A.
- Spínací výkon podle AC 15 spínacích kontaktů: 3 a / AC 230 v IEC/EN 60947-5-1
- ROZPÍNACÍ KONTAKT 2 A / AC 230 V IEC/EN 60947-5-1
- Elektrická životnost podle AC 15 při 1 a, AC 230 v: ≥ 1,5 x 10 5 spínacích reproduktory. IEC/EN 60947-5-1
- Odolnost proti zkratu max. Tavná pojistka 4 a gG / GL IEC/EN 60947-5-1
- Mechanická životnost: 30 106 spínacích cyklů
- Provozní rozsah teplot: - 20... + 60 °C
- Skladování: - 25... + 60 °C
- Připojení vodiče: Šroubové svorky
- Typ
IL9077.12 3/NAC 400/230V 0,1-20S.
- Kategorie produktu
relé pro monitoring napětí
- Provozní napětí
230 V
400 V
- Rozm.
(š x v) 35 mm x 90 mm
- Montážní hloubka
59 mm
- Hmotnost
110 g
- Šířka
35 mm
- V
90 mm
Ke stažení
List technických údajů
List technických údajů 2359243 Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 relé pro monitoring napětí
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2359243 Dold IL9077.12 3/NAC 400/230V 0,1-20S. 0045788 relé pro monitoring napětí
Popis
Sledování střídavých a třífázových sítí v podpětí a přepětí, např. pro sledování vlastních výrobních zařízení podle VDE 0100.
Podle IEC/EN 60 255-1
Rozpoznání přepětí, podpětí a výpadku fází
Diagnostika chyb sítě pomocí více LED
Spínací hodnoty pro přepětí a podpětí lze nastavit samostatně
Velký rozsah nastavení 0,9... 1,3 un nebo 0,7... 1,1 UN
· Rozstavitelné časové zpoždění 0,1... 20 s
· princip klidového věku
Bez pomocného napětí
· sled fází libovolný
· použitelné i 1-fázové
2 přepínací kontakty
· Šířka 35 mm
Tento text byl přeložen strojově.
