Name: Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. časové relé monofunkční Zpožděný rozběh s okamžitým spínáním 230 V 1 ks čas.ro
Brand: Dold
SKU: 2359215
Availability: BackOrder

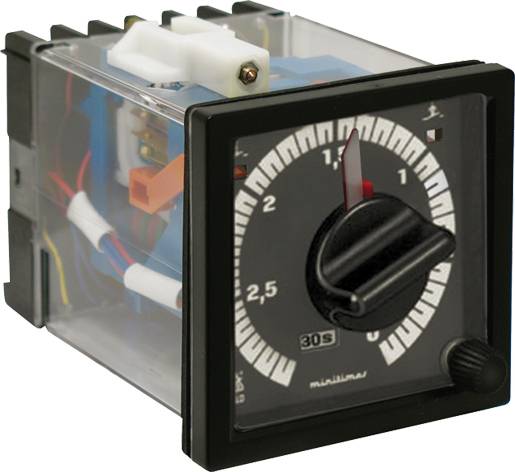

Analogový časovač v průhledném pouzdře s otočným knoflíkem a ciferníkem. Zobrazuje časový interval v sekundách od 0 do 30.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

časové relé

Provedení

monofunkční

Funkce

Zpožděný rozběh s okamžitým spínáním

Provozní napětí

230 V

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 1. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (6 913,22 Kč / kus)

6 913,22 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kontaktní vybavení: 1 rozpínací kontakt zpožděný
1 rozpínací kontakt okamžitý
1 zpožděný spínací kontakt
1 okamžitý spínací kontakt
SPÍNACÍ VÝKON: PODLE AC 15: 3 A / AC 230 V IEC/EN 60947-5-1
Přípustná frekvence spínání: 3000 spínacích cyklů / h.
Doba odezvy kontaktů < : 35 ms
Vypínací doba < : 60 ms
Přední plocha 72 x 72 mm
Hmotnost: 320 g
Pouzdro: Termoplast s V0 podle UL subjektivity 94

Druh obalu: Piece

Kategorie produktu: časové relé

Typ: EF7616.24 AC50/60HZ 230V 0,15S.-30H.

Provedení: monofunkční

Připojení: šroubová svorka

Funkce: Zpožděný rozběh s okamžitým spínáním

Provozní napětí: 230 V

Typ kontaktu: 2 rozpínací kontakty
2 spínací kontakty

Materiál kontaktu: AgNi

Spínací napětí (max.): 230 V/AC

Spínací proud (max.): 4 A

Max. spínací výkon: 690 VA

Časový rozsah (min.): 0.15 s

Časový rozsah (max.): 30 h

Časový rozsah: 30 h

Min. teplota: -20 °C

Max. teplota: +55 °C

: IP20
IP40

Elektrická životnost: Podle AC 15 při 3 a, AC 230 v: 1 x 10⁵ spínacích reproduktory IEC/EN 60947-5-1
Podle AC 15 při 1 a, AC 230 v: 5 x 10⁵ spínacích reproduktory IEC/EN 60947-5-1

Mechanická životnost: > 5x 10^{6 30} spínacích cyklů nebo
15000 h

Šířka: 72 mm

V: 72 mm

Hloubka: 128 mm

Rozm.: (š x v x h) 72 x 72 x 128 mm

Obsah: 1 ks

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2359215 Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. časové relé monofunkční Zpožděný rozběh s okamžitým spínáním 230 V 1 ks čas.ro

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2359215 Dold EF7616.24 AC50/60HZ 230V 0,15S.-30H. časové relé monofunkční Zpožděný rozběh s okamžitým spínáním 230 V 1 ks čas.ro

Popis

Rychlé spuštění:
Pro krátké časy se doporučuje rychlý start pro zvýšení přesnosti opakování. K tomu je zapotřebí provedení AA 7616.32. Svorky A1 - A2 zůstanou vždy na jmenovitém napětí (synchronní motor běží trvale). S odděleným zapnutím jmenovitého napětí na svorkách B1 - B2 pro spojkové magnety pak začíná časový průběh.
Frekvenční obvod:
Frekvenční obvod 50 / 60 Hz se provádí na zadní straně přístroje posunutím kraje šroubovákem. ČASOVÉ RELÉ AA 7616._/ 100, EC 7616._/ 100, EF 7616._/ 100,
EH 7616_/ 100 zpoždění odezvy, ochrana proti nulovému napětí Spojka se při buzení blokuje, aby se při výpadku napětí uložil již uplynulý čas, a nezpožďující kontakty zůstávají v této poloze. Po uplynutí nastaveného času se zámek zruší a zpožděné kontakty se sepnou. Má-li být nastavený čas po přerušení obnoven od začátku, nastavení času se v beznapěťovém stavu otočí až na hodnotu 0 a potom se opět nastaví na předem nastavenou hodnotu.

· Podle IEC/EN 61 812-1
· Zpoždění až 60 h.
· 6 přepínatelných časových rozsahů, nastavitelné zepředu
· Přesnost opakování ≤ ± 0,5 % (≤ ± 1 % v rozsahu 3 a 6 s)
· Zobrazení času
· Indikace polohy spínače (kromě EH 7616)
· S okamžitým kontaktem
· EF 7616: Přední část s ochranou proti stříkající vodě, IP 65
· Šířka 72 mm

Tento text byl přeložen strojově.
