Name: Dold BC7935N.81 AC/DC24-240V 0,05S-300H. 0052778 časové relé, 0.05 s - 300 h, 230 V/AC, 4 A, 1 ks
Brand: Dold
SKU: 2359262
Availability: SoldOut

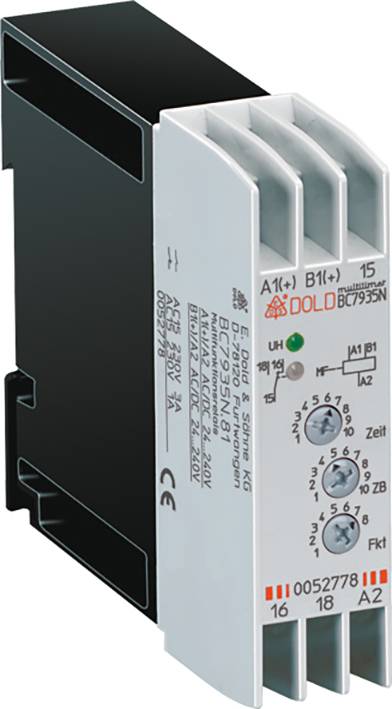

Elektronické časové relé s nastavením zpoždění a napěťových rozsahů. Obchodní značka a technické údaje jsou viditelné.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

časové relé

Provedení

multifunkční

Funkce

Zpožděný rozběh a návrat s řídicím kontaktem

Zpožděný rozběh a návrat

generátor hodinových pulzů

Měnič ZAP a VYP

Impulzní čidlo

Měnič impulzu

Provozní napětí

12 V/AC

12 V/DC

240 V/AC

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (2 962,81 Kč / kus)

3 180,99 Kč

-7 %

2 962,81 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Přípustná frekvence spínání: 36000 spínacích cyklů / h.
Odolnost proti zkratu
Max. Tavná pojistka 4 a gG / GL IEC/EN 60947-5-1

Druh obalu: Piece

Kategorie produktu: časové relé

Typ: BC7935N.81 AC/DC24-240V 0,05S-300H.

Provedení: multifunkční

Připojení: šroubová svorka

Funkce: Zpožděný rozběh a návrat s řídicím kontaktem
Zpožděný rozběh a návrat
generátor hodinových pulzů
Měnič ZAP a VYP
Impulzní čidlo
Měnič impulzu

Provozní napětí: 12 V/AC
12 V/DC
240 V/AC

Min. provozní napětí: 12 V

Provozní napětí max.: 240 V

Provozní napětí: 12 - 240 V

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgNi

Spínací napětí (max.): 230 V/AC

Spínací proud (max.): 4 A

Časový rozsah (min.): 0.05 s

Časový rozsah (max.): 300 h

Min. teplota: 0 °C

Max. teplota: +60 °C

: IP20
IP40

Elektrická životnost: Podle AC 15 při 1 a, AC 230 v: 1,5 x 10⁵spínacích reproduktory IEC/EN 60947-5-1

Mechanická životnost: ≥ 1x 10⁶spínacích cyklů

Šířka: 22.5 mm

V: 84 mm

Hloubka: 97 mm

Rozm.: (š x v x h) 22.5 x 84 x 97 mm

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2359262 Dold BC7935N.81 AC/DC24-240V 0,05S-300H. 0052778 časové relé, 0.05 s - 300 h, 230 V/AC, 4 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2359262 Dold BC7935N.81 AC/DC24-240V 0,05S-300H. 0052778 časové relé, 0.05 s - 300 h, 230 V/AC, 4 A, 1 ks

Popis

Ovládání v závislosti na čase.

· Podle IEC/EN 61 812-1
· 8 nastavitelné funkce přes otočný spínač:
AV - zpoždění odezvy
EW - funkce rozmazání
IE - zpožďovač impulzů
Generátor hodinových pulzů BE, začátek s impulzem
RV - zpožděný návrat
IF - měnič impulzu
Funkce rozmazání AW
AV/RV - zpoždění odezvy/relapsů
· S 10 časovými rozsahy až 300 h lze nastavit pomocí otočného spínače
· Funkce AV, EW, IE, BE
· AC/DC 24... 240 V
· S 1 měničem
· Kontrolky LED pro napájení a polohu kontaktu,
· Indikace blikání pro časový průběh
· Připojení vodiče: Také 2 x 1,5 mm2 lanko s pouzdrem a
· Umělohmotný límec DIN 46 228-1/-2/-3/-4 nebo
· 2 x 2,5 mm2 lanko s dutinkou DIN 46 228-1/-2/-3
· Šířka 22,5 mm
