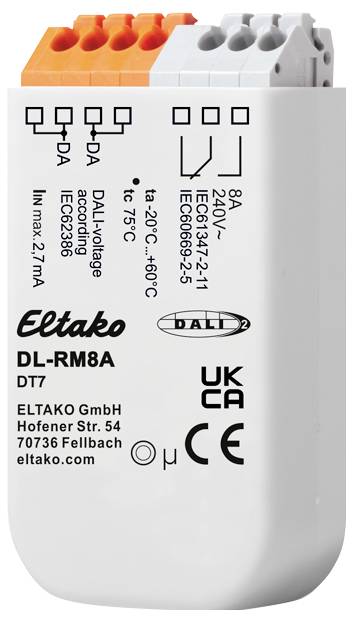

DL-RM8A Eltako spínač pohonu pod omítku Spínací výkon (max.) 1000 W
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 194,21 Kč / kus)
3 194,21 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Kategorie produktu
spínač pohonu
- Série
Eltako
- Max. spínací výkon
1000 W
IP20
- Provozní napětí
230 V
- Způsob montáže
pod omítku
1000 W
- Základní stanice
nepožadovaná, volitelně pro vzdálený přístup
n.rel.
- Spínací proud (max.)
10 A
Flush-mounted
10 A
1000 W
230-230 V
NE
NE
NE
1000 W
ANO
1
8 A
Other
NE
NE
NE
NE
IP20
NE
NE
NE
NE
NE
1000 W
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2636187 DL-RM8A Eltako spínač pohonu pod omítku Spínací výkon (max.) 1000 W
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2636187 DL-RM8A Eltako spínač pohonu pod omítku Spínací výkon (max.) 1000 W
Popis
Modul pro ovládání reléového kontaktu přes sběrnici dali (DT7) pro montáž svítidel a krabici pod omítku. 5 x 33 x 15 mm. Ochrana IP20. Odběr proudu DALI 2,7 mA. Kompaktní modul relé pro přímé ovládání 230V AC zátěže přes dali. Snadné zapojení zátěže bez vstupu dali do obvodu dali, zátěže lze zapnout a vypnout pomocí příkazů dali. Funkce přístroje odpovídá standardu pro zařízení dali Device typ 7 - spínací funkce (od firmwaru 2.0). Nastavitelné vlastnosti pro Power-Up a pro ukončení napájení sběrnice. Napájení dali-RM8 probíhá přes sběrnici dali, není nutné žádné další napájení. Zapnutí při průchodu nulou. Rozhraní zastupuje účastníka na autobuse a je podle toho adresovatelné. Konfigurace přes PC software dali-Cockpit. Funkce DALI a sada instrukcí: Dali-RM8 umožňuje připojit zátěže ke sběrnici dali a následně zapnout a vypnout. Dali-RM8 je řídicí jednotka pro nestmívatelné zátěže na základě specifikace dali IEC 62386-208 (Device typ 7). Spínací charakteristika je tedy určena porovnáním virtuální úrovně výkonu žárovky (VDAP) se 4 spínacími prahy. Virtuální úroveň výkonu žárovky (VDAP) přitom odpovídá stmívací hodnotě dali-EVGs a podléhá odpovídajícím vlastnostem (omezení prostřednictvím MINLEVEL a MAXLEVEL, ztmavení pomocí FADETIME a faderate). Pro každý směr stmívání jsou k dispozici 2 spínací prahy, které se používají pro srovnání s virtuální úrovní výkonu žárovky. Vyvyhodnocuje se pouze spínací práh platný pro aktuální směr stmívání. Prahová hodnota s hodnotou MASKK je neaktivní a není použita ke srovnání. Se systémem Fading lze realizovat jedno a vypnutí. Dali-RM8 je napájen ze sběrnice dali. Chování relé při výpadku napájení sběrnice je konfigurovatelné přes FailureLevel (žádná změna, zapnuto nebo vypnuto, nastavení z výroby: Zapnuto). Chování při zapnutí po připojení napájení sběrnice lze nastavit pomocí powerOnLevel.
