Digitus DK-1745-VH-10 DK-1745-VH-10 instalační kabel, CAT 7, S/FTP, 1000 m

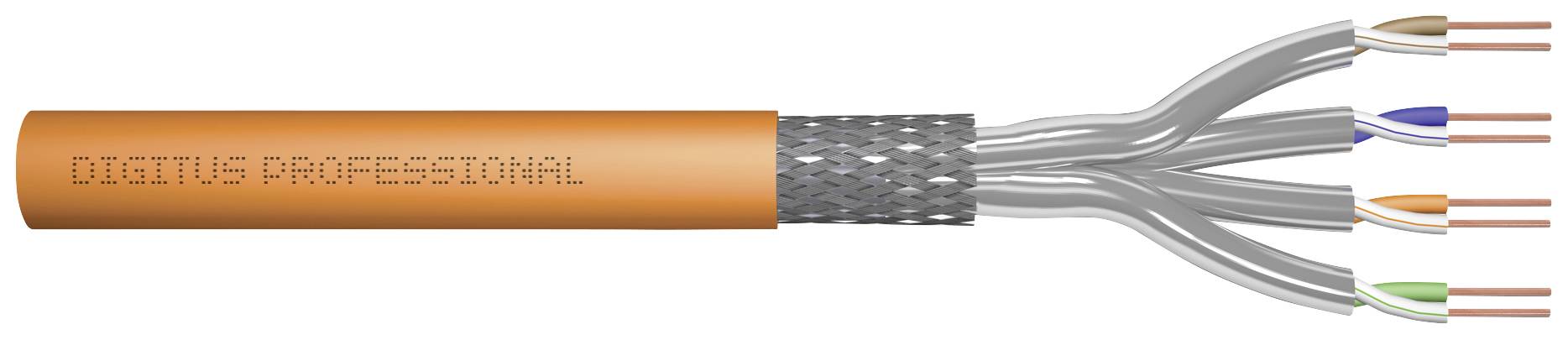

Oranžový kabel s nápisem 'Digitus Professional', který obsahuje čtyři stíněné vodiče v zelené, modré, bílé a hnědé barvě.

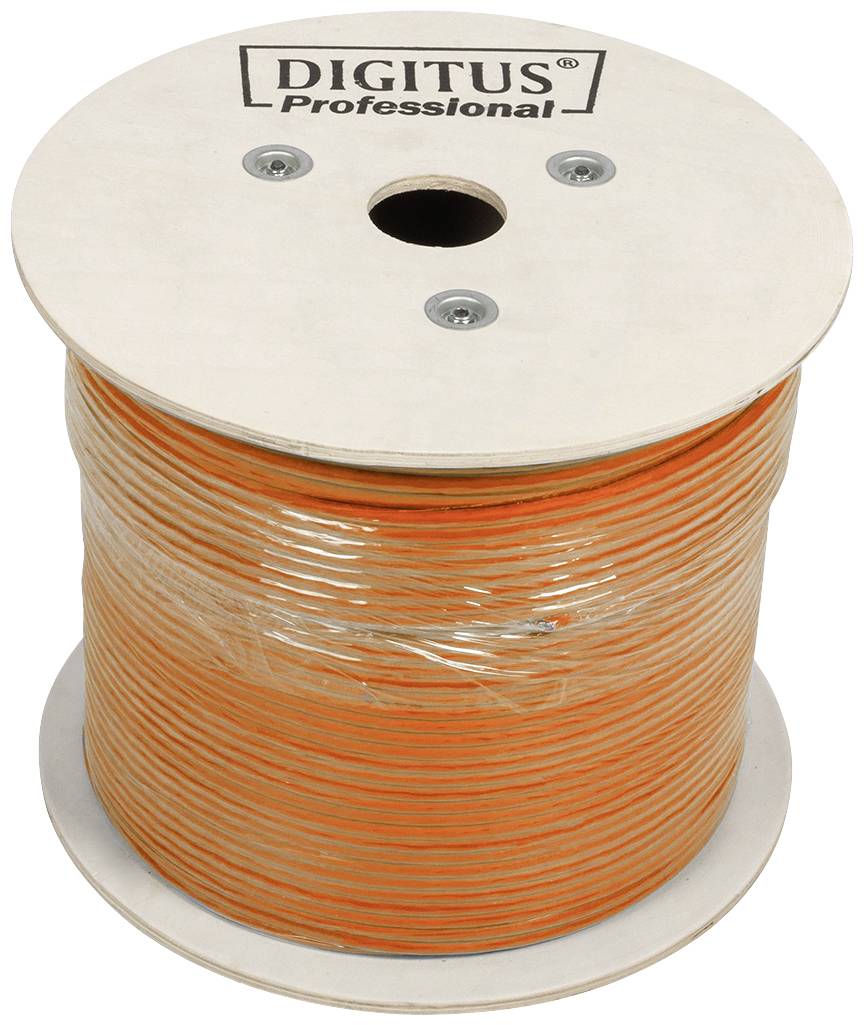

Velká, kulatá cívka s oranžovým kabelem; označená nápisem 'Digitus Professional' na horní straně.

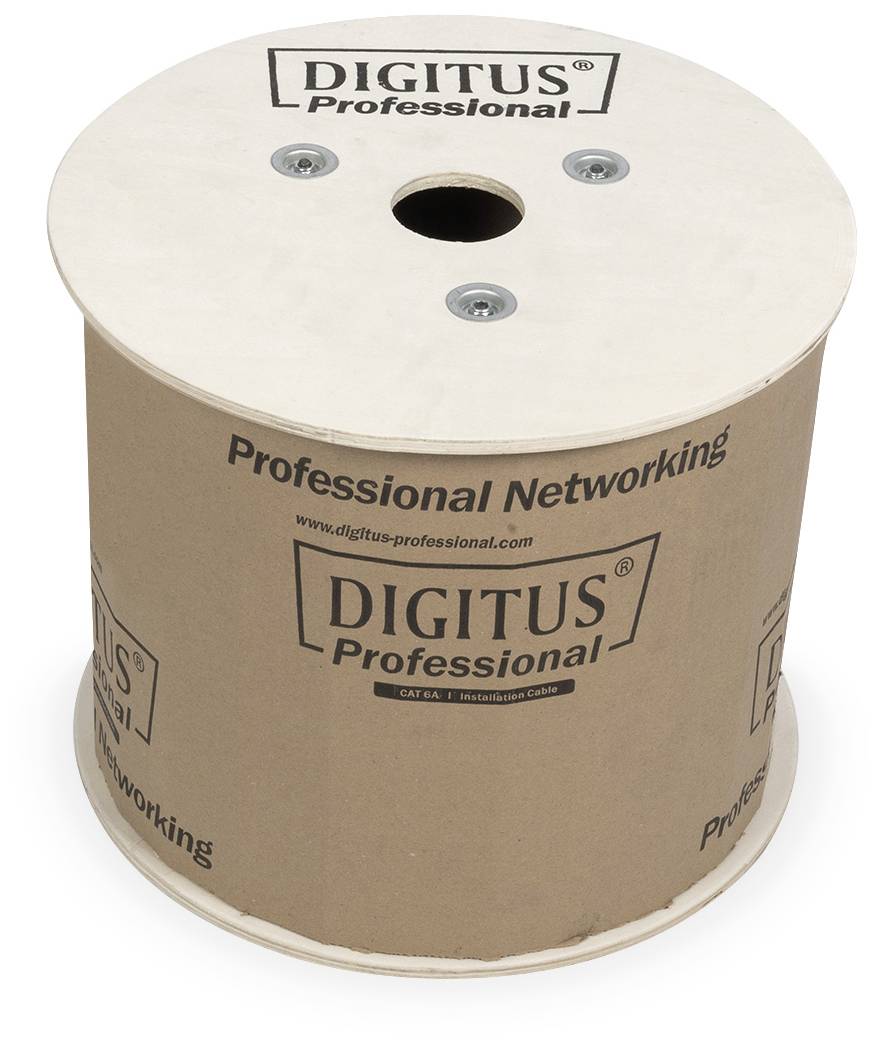

Velká kabelová cívka s nápisem 'DIGITUS Professional' a 'Professional Networking', vyrobená ze dřeva a lepenky.

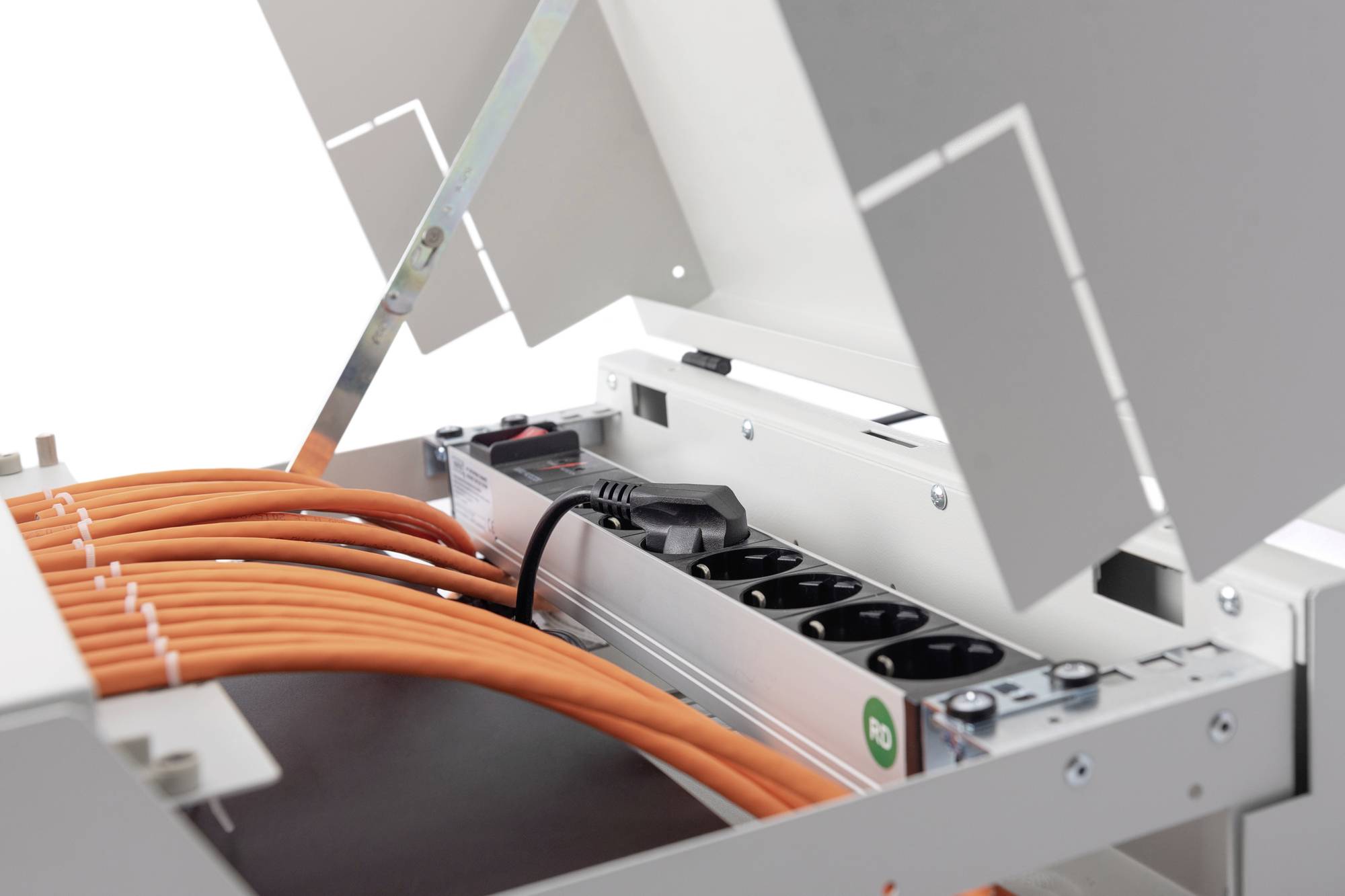

Otevřený kabelový kanál s několika oranžovými kabely vedoucími do rozvodné lišty s několika zásuvkami.

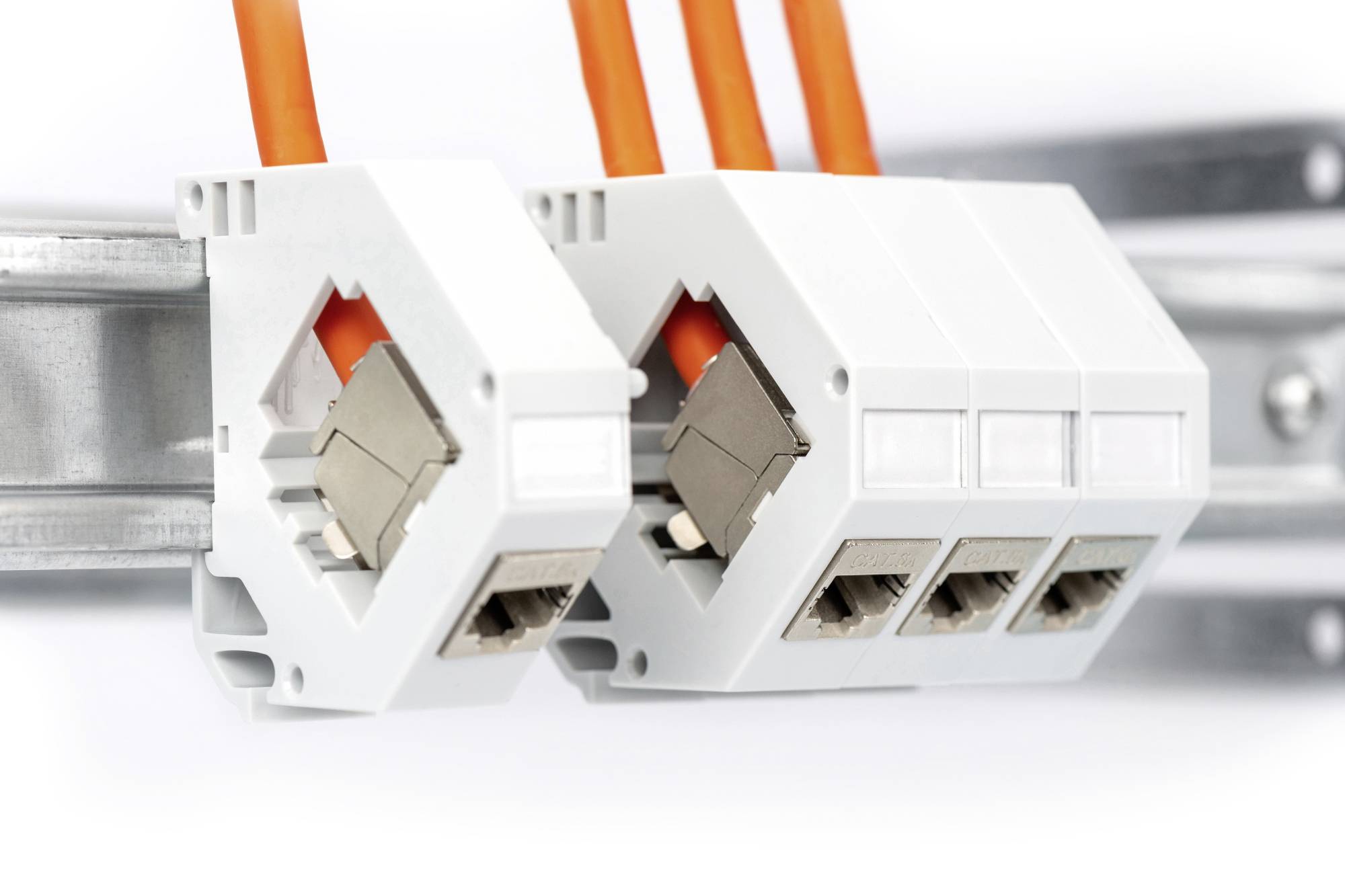

Dva elektrické konektory s oranžovými kabely namontované na kovovém kolejnicovém vedení.

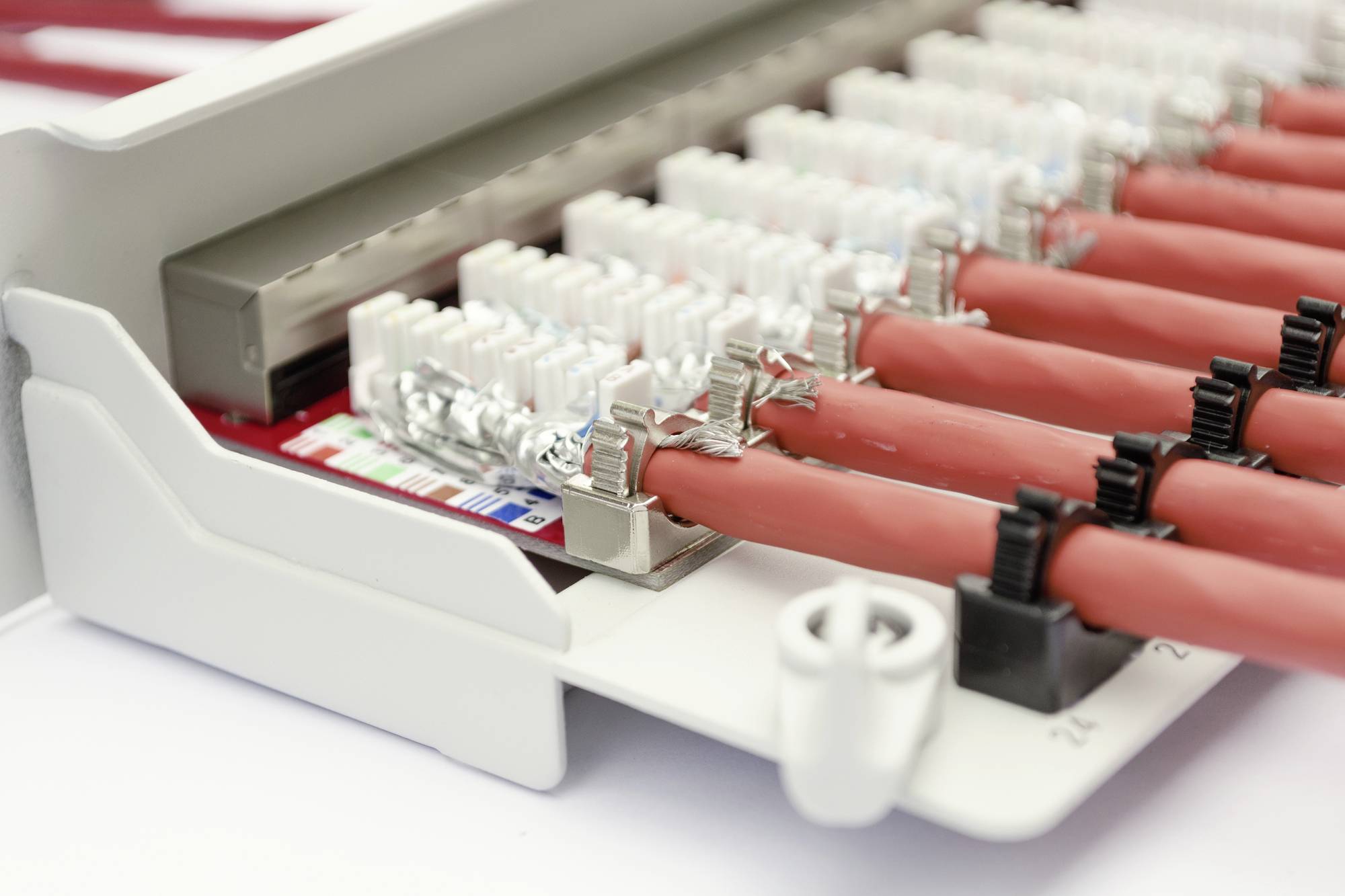

Telekomunikační rozvaděč s červenými kabely a bílými připojovacími svorkami zobrazuje kabeláž pro síťová připojení.

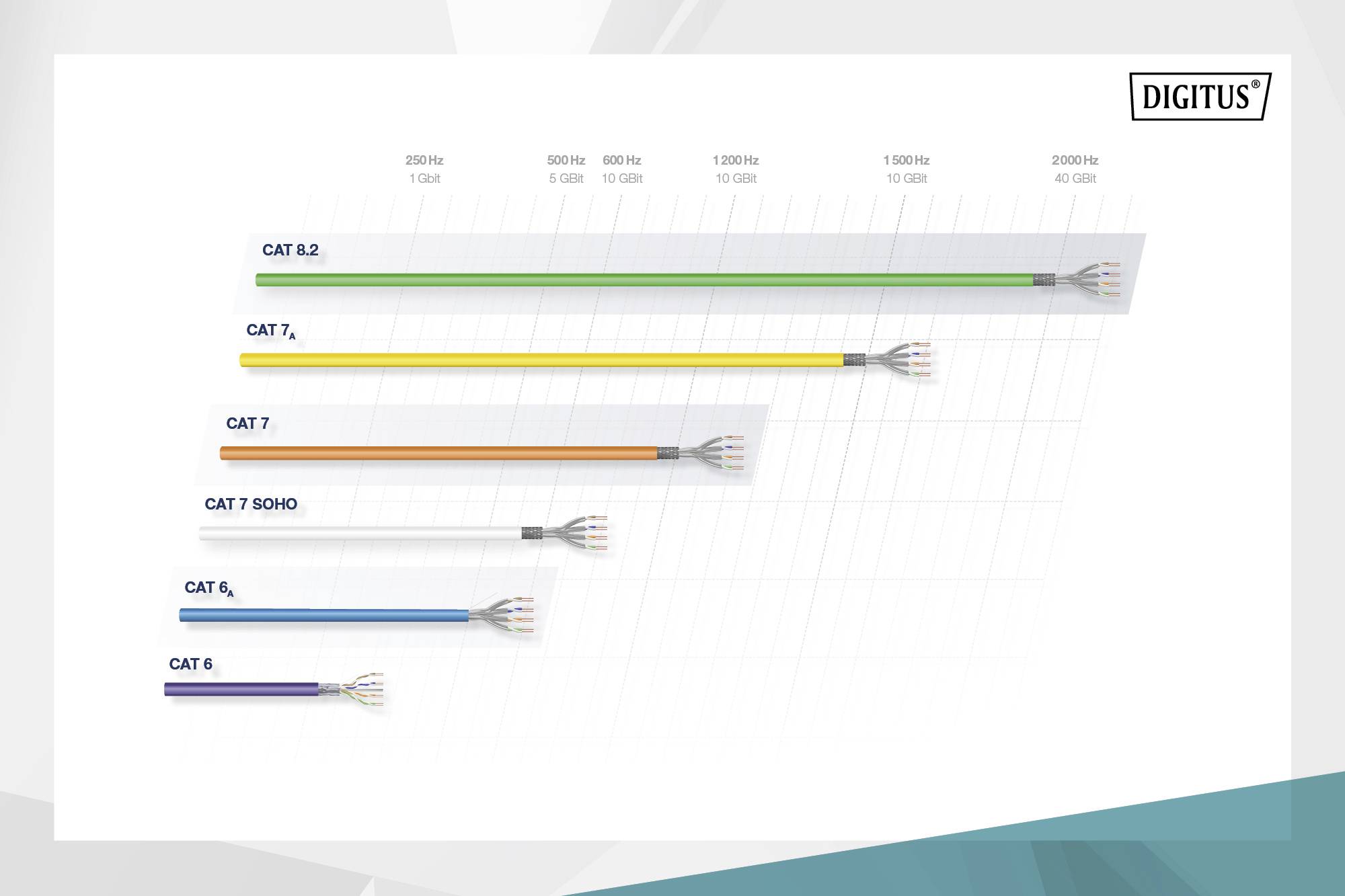

Diagram znázorňuje různé síťové kabely: CAT 8.2 až CAT 6. Délka a frekvence se pohybují od 250 MHz do 2000 MHz, šířka pásma: 1 Gbit až 40 Gbit.

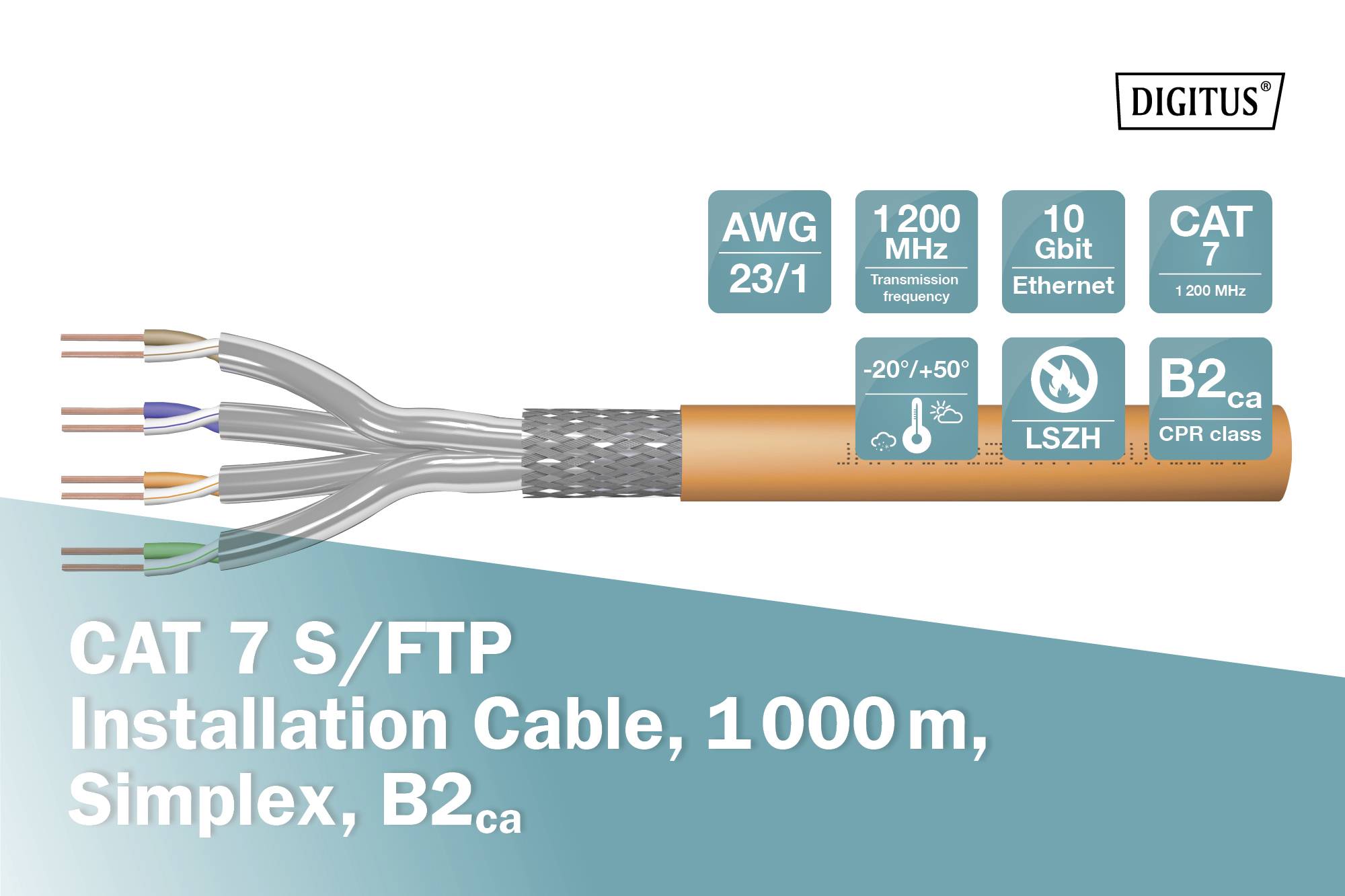

Instalační kabel CAT 7 S/FTP, 1000 m, simplex, B2ca, vhodný pro Ethernet s 1200 MHz a 10 Gbit, -20 °C až 50 °C, bez obsahu halogenů.

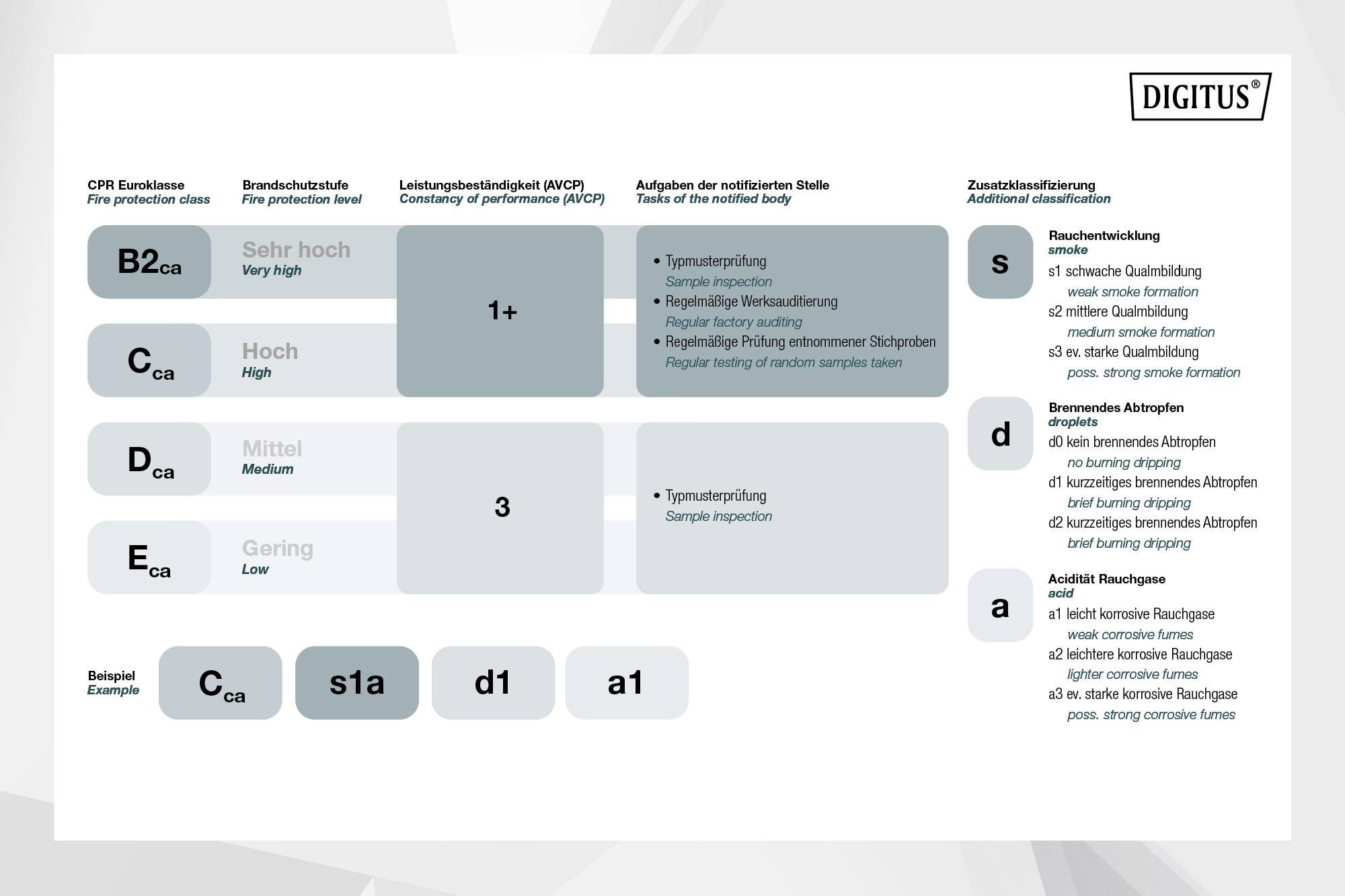

Tabulka 'Výkonnostních tříd': Třída ochrany B2 'Velmi vysoká', vyžaduje typovou zkoušku. Třídy C a D mají nižší požadavky.

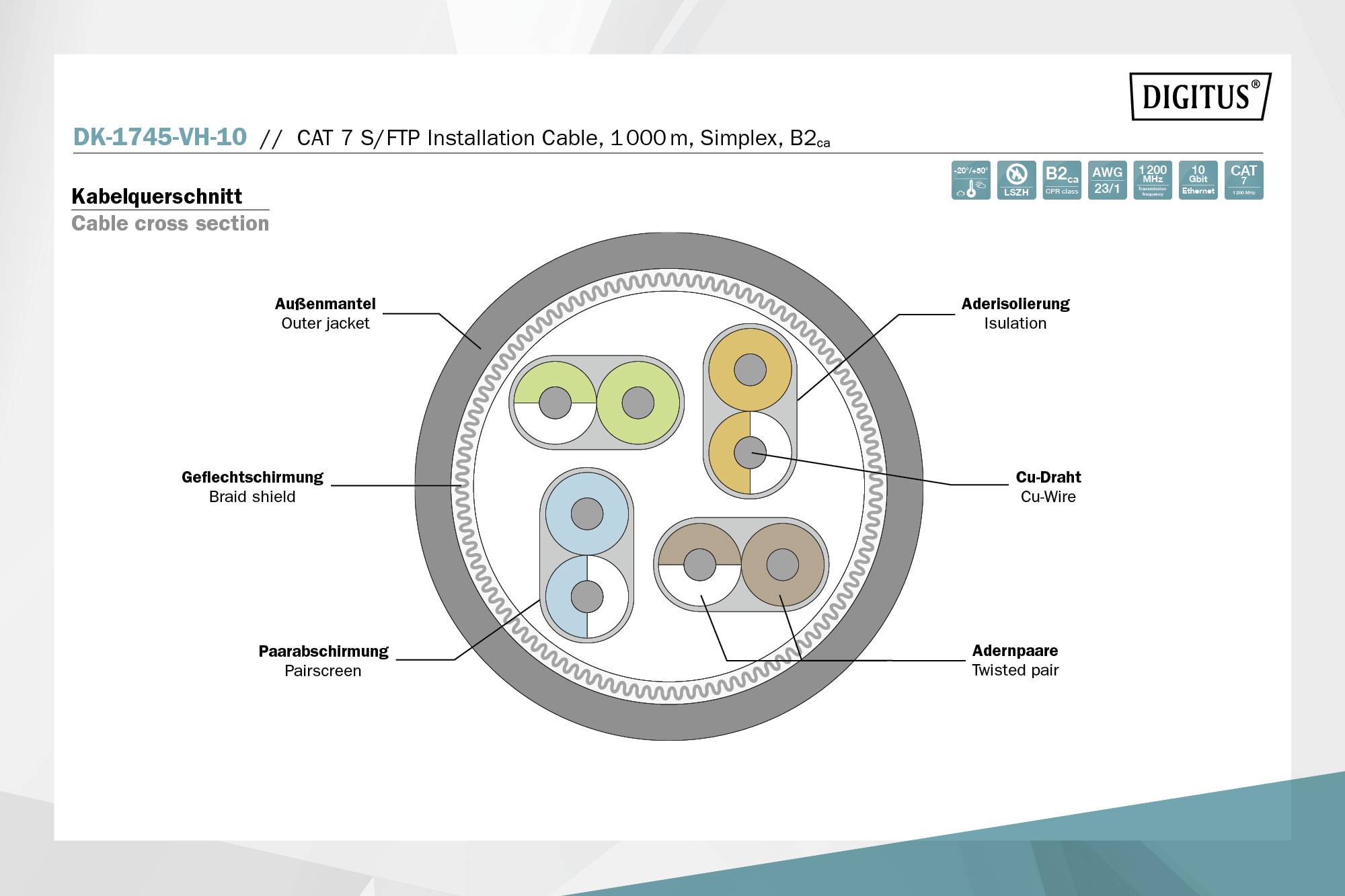

Příčný řez instalačního kabelu CAT 7 S/FTP. Znázorňuje vnější plášť, izolaci, opletené stínění, fóliové stínění a párové vodiče.

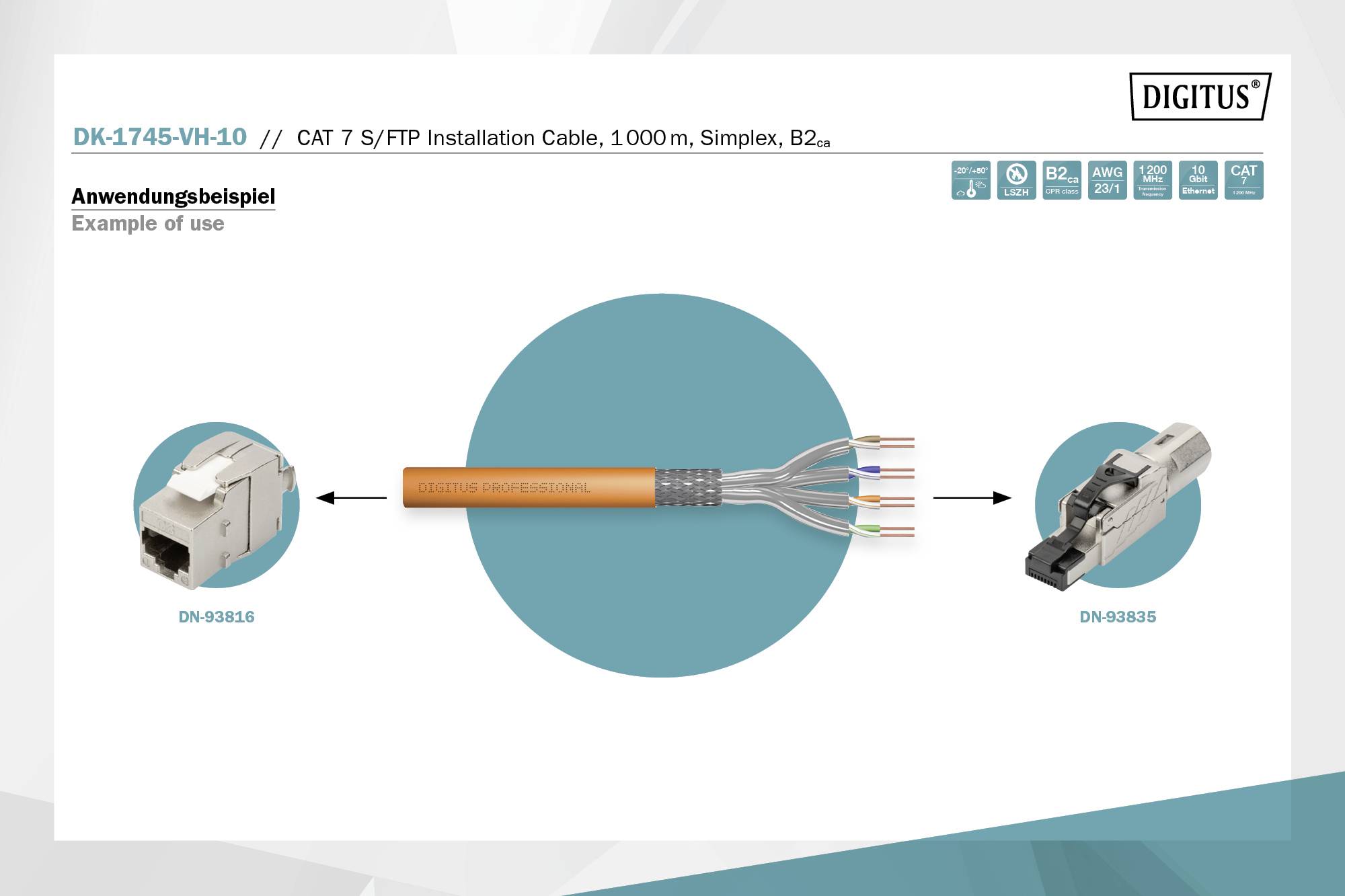

'Příklad použití instalačního kabelu CAT 7 S/FTP: Připojovací konektor (DN-93816) vlevo, střed kabelu, konektor (DN-93835) vpravo.'

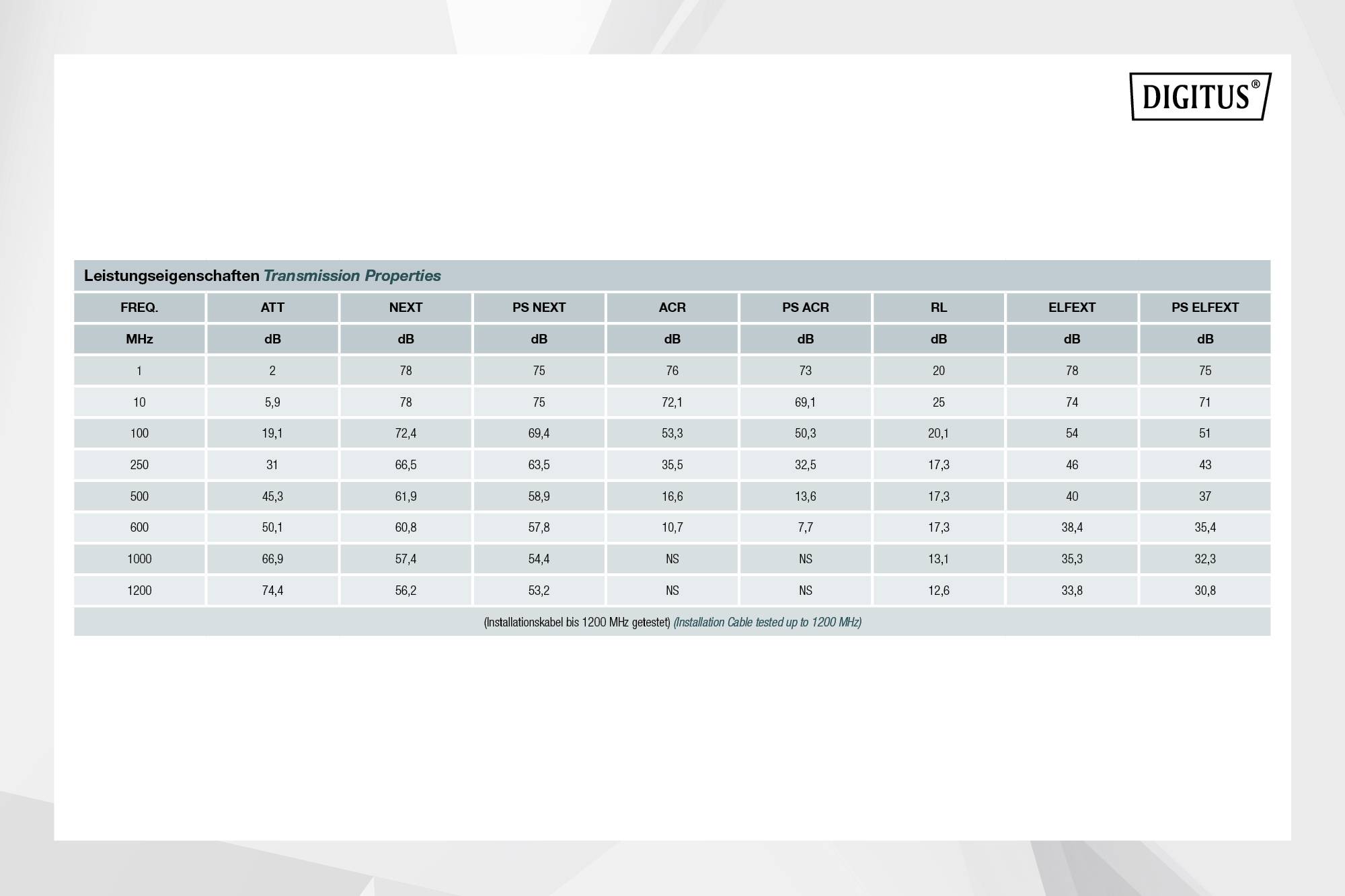

Tabulka parametrů výkonu: Frekvence (MHz), útlum (dB), NEXT (dB), PS NEXT (dB), ACR (dB), PS ACR (dB), zpětný útlum (dB), efekt (dB), PS efekt (dB).

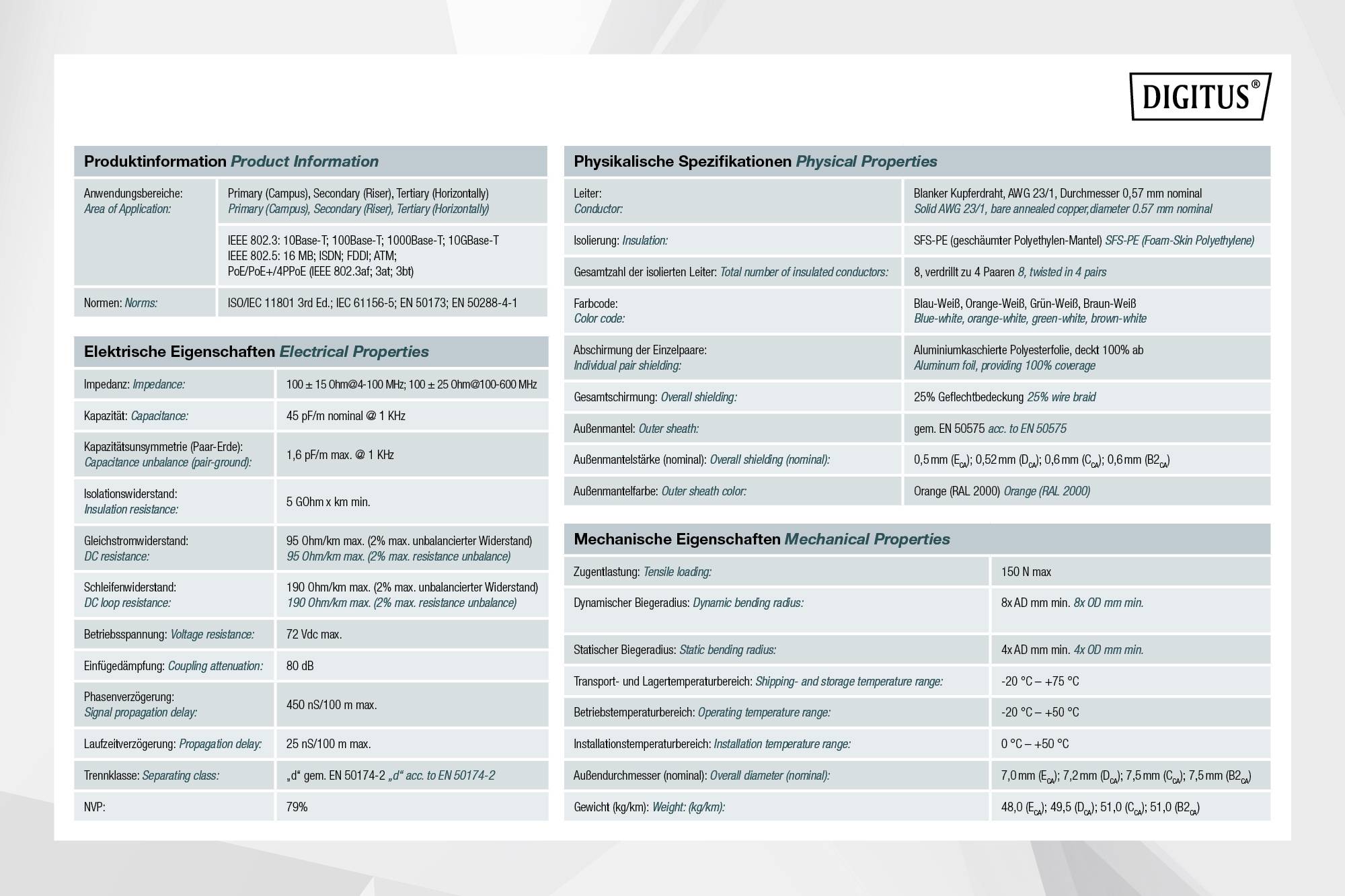

Produktový list 'Digitus', obsahuje informace o možnostech použití, fyzikálních a elektrických vlastnostech a mechanických údajích.

1/13

Kategorie produktu

instalační kabel

Specifikace

CAT 7

Stínění

S/FTP

Typ kabelu

S/FTP

Vlastnosti kabelu

jednoduché stínění

Pro vestavbu

bez halogenů

lze namontovat

simplexní spojení

dvoužilový stíněný

fóliové stínění

samozhášecí

Pro zásuvky širokopásmového kabelu

pro port konzoly (router / switch)

pro montáž s husím krkem

stínění pletivem

kompletní stínění

stíněný

plný drát

párové stínění

PE plášť

kulatý

Vyvíjí málo spalin

kulatý vodič

samozhášecí

tuhé

tuhý vnitřní vodič

kroucené páry

Datasheety: (PDF)

Doručení: Čt 8. 10.

151 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Jednotková cena

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 m = 23,19 Kč)

23 194,21 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Digitus Cat.7 s/FTP datový kabel, 1000 m, simplex, B2ca

Ethernet 10 Gbit
Přenosová frekvence 1200 MHz
Permanentně certifikace Link
Podpora PoE Power over Ethernet
Stavební PVO třídy B2ca (zkontrolujte DOP pro klasifikaci)

Dodatečné informace:

Technické parametry

Kategorie produktu: instalační kabel

: CAT 7

: S/FTP

Typ kabelu: S/FTP

Vlastnosti kabelu: jednoduché stínění
Pro vestavbu
bez halogenů
lze namontovat
simplexní spojení
dvoužilový stíněný
fóliové stínění
samozhášecí
Pro zásuvky širokopásmového kabelu
pro port konzoly (router / switch)
pro montáž s husím krkem
stínění pletivem
kompletní stínění
stíněný
plný drát
párové stínění
PE plášť
kulatý
Vyvíjí málo spalin
kulatý vodič
samozhášecí
tuhé
tuhý vnitřní vodič
kroucené páry
Zobrazit více

Vnější Ø: 7.5 mm

Šířka: 7.5 mm

V: 7.5 mm

Barva: oranžová

Frekvence (max.): 1200 MHz

Obsah: 1000 m

AWG max.: 23

Zabaleno: Ano

Měřicí přístroj: Ano

Číslo výrobce: DK-1745-VH-10

Typ: DK-1745-VH-10

Izolační materiál: polyuretan (PE)

Min. rozsah teploty, variabilní: -20 °C

Max. rozsah teploty, variabilní: 50 °C

Min. rozsah teploty, pevný: -20 °C

Max. rozsah teploty, pevný: 50 °C

Bezhalogenový: Ano

Max. dodací množství v ks: 1000 m

Kroucená dvojlinka (část 1): Ano (1)

Ke stažení

List technických údajů

List technických údajů 3124582 Digitus DK-1745-VH-10 DK-1745-VH-10 instalační kabel, CAT 7, S/FTP, 1000 m

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3124582 Digitus DK-1745-VH-10 DK-1745-VH-10 instalační kabel, CAT 7, S/FTP, 1000 m

Popis

Instalační kabel Digitus CAT 7 je určen pro použití ve strukturovaném datovém centru a ve kabeláží dle ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7, EN 50288-9-1. Kabel je ideální pro přenos analogových a digitálních dat a podporuje POE a POE+. Stínění je složeno z jednotlivě stíněných párů s pocínovaným měděným pletivem, které zajišťuje skvělé stínění a elektrické hodnoty.

Tento text byl přeložen strojově.

Provedení

Vodič: Lesklý měděný drát, AWG 23/1
Systém (systémy) pro posuzování a ověřování stálosti vlastností: Systém (systémy) 3
Izolace: SFS-PE (pěnový polyethylenový plášť)
Celkový počet izolovaných vodičů: 8, zkrouceno na 4 párů
Barevný kód: Modrobílá, oranžovo-bílá, zelenobílá, hnědo-bílá
Stínění jednotlivých párů: Polyesterová fólie kašírovaná hliníkem, pokrývá 100 %
Celkové stínění: Měděný oplet
Vnější plášť: ECA až B2ca po EN 50575; LSZH
Vnější izolace (nominální): 0,50 mm (ECA); 0,52 mm (DCA); 0,60 mm (cca); 0,60 (B2ca)
Barva: Oranžová (RAL 2008)
Mechanické vlastnosti:
Odlehčení od tahu: Max. 150 N
Dynamický poloměr ohybu: Min. 8x AD mm
Statický poloměr ohybu: Min. 4x AD mm
Rozsah přepravních a skladovacích teplot: -20 °C až +60 °C.
Oblast provozní teploty: -20 °C až +50 °C
Rozsah instalační teploty: 0 °C až +50 °C.
Vnější průměr simplexní (nominální): 7,0 mm (ECA); 7,2 mm (DCA); 7,5 mm (cca); 7,5 mm (B2ca)
Hmotnost (kg/km): 49,5 kg (ECA); 51 kg (DCA), 53 kg (cca); 53 kg (B2ca)
Elektrické vlastnosti:
Impedance: 100 ± 15 Ω při 4 - 1000 MHz; 100 ± 25 Ω při 100-600 MHz
Kapacita: 45 pF/m nominální @ 1 kHz
Nesymetrie kapacity (pár uzemnění): 1,6 pF/m max. @ 1 kHz
Izolační odpor: Min. 5 GΩ x km
DC odpor: Max. 95 Ω/km (2% max. Nevyvážený odpor)
Odpor smyčky: Max. 190 Ω/km (2% max. Nevyvážený odpor)
Provozní napětí: Max. 72 v/DC
Vnější plášť: DCA-s2 d1 a1 podle . EN 50575; LSZH
Tlumení párování: CA typ 1b
Zpoždění fáze: Max. 450 ns / 100 m
Zpoždění chodu: Max. 10 ns / 100 m
Třída oddělovače: D“ g EN 50174-2
NVP: 79 %
Sada: Instalační kabel Twisted Pair
Kategorie: Cat 7
Stínění: S-FTP, páry v kovové fólii a opletení
BPPVO: B2ca
Délka: 1000 m
Barva: oranžová
Konstrukce kabelu 4 x 2 AWG 23/1, masivní kroucená dvoulinka
Plášť: LSOH
