Digitus DK-1743-A-VH-10-LD ethernetový síťový kabel, CAT 7a, S/FTP, 1000 m

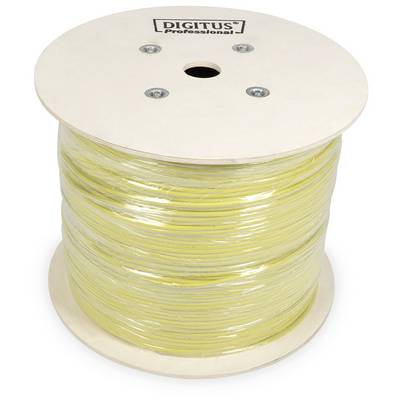

Velká kabelová cívka se žlutým kabelem, označená nápisem 'DIGITUS Professional'.

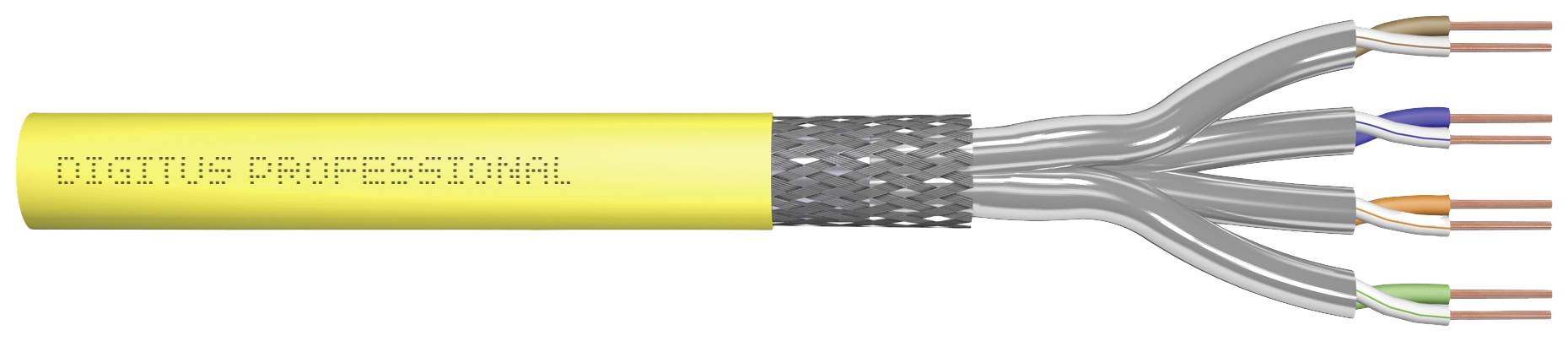

Žluté síťové kabel s nápisem 'DIGITUS PROFESSIONAL', čtyři zkroucené páry drátů vyčnívají z otevřeného konce.

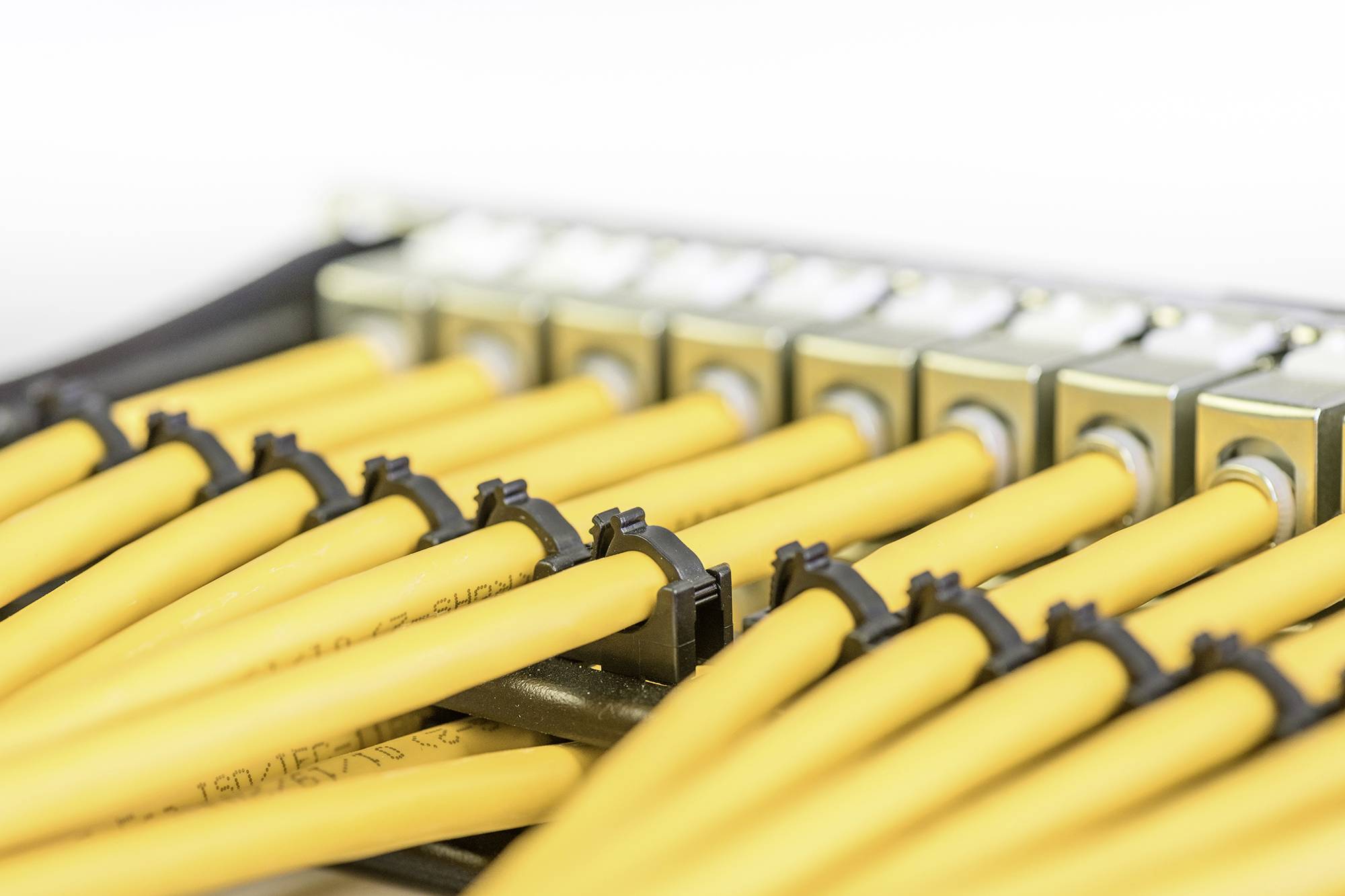

Žluté kabely jsou zapojeny do řady konektorů. Jsou čistě uspořádány a vytvářejí strukturovanou kabelovou svazku.

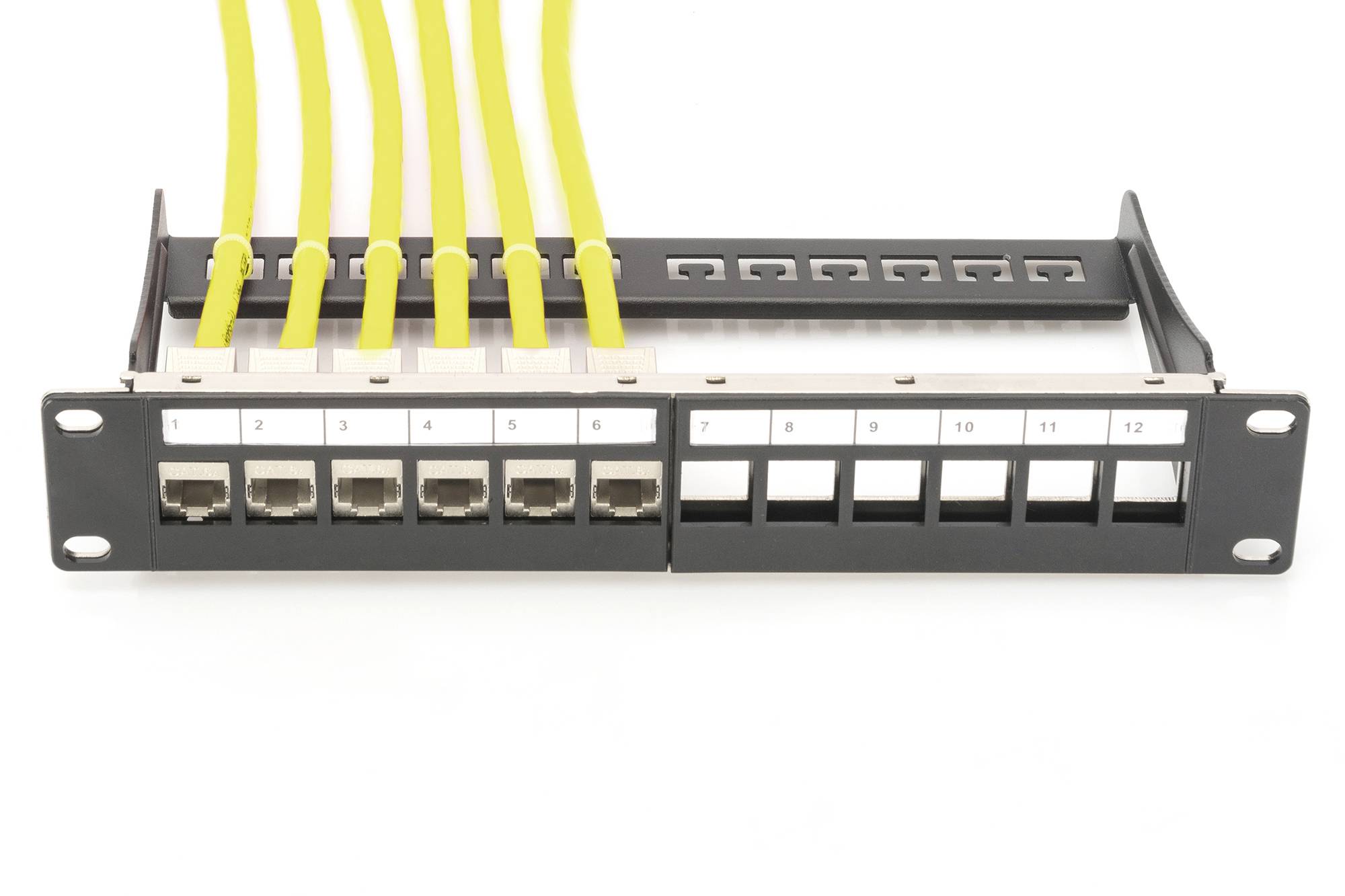

Patch panel s žlutými ethernetovými kabely zapojenými do portů. Zobrazuje propojení mezi síťovými zařízeními.

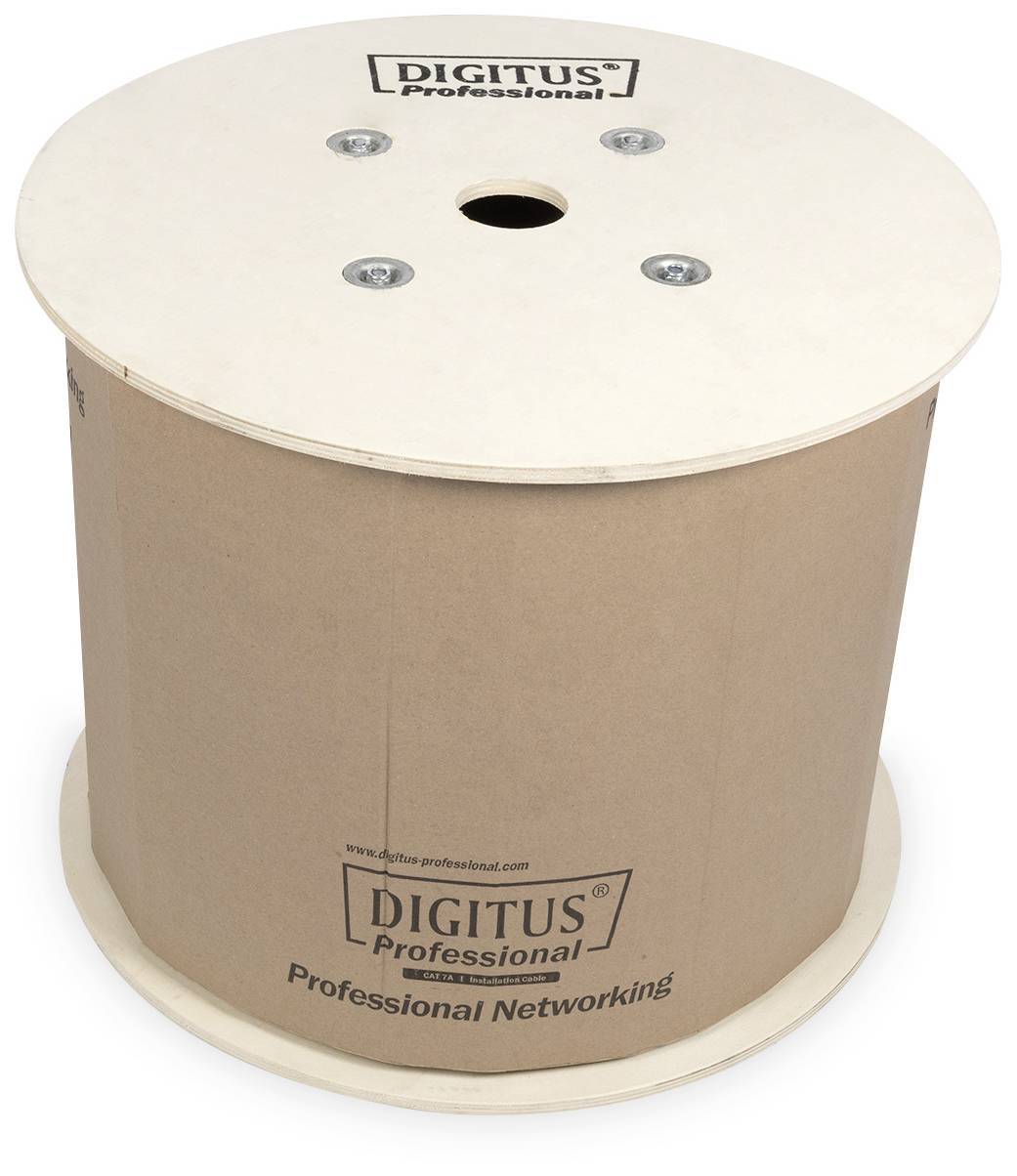

Velká kabelová cívka s nápisem 'DIGITUS Professional' nahoře a dole, vyrobená z hnědého kartonu s dřevěným krytem, určená pro síťové aplikace.

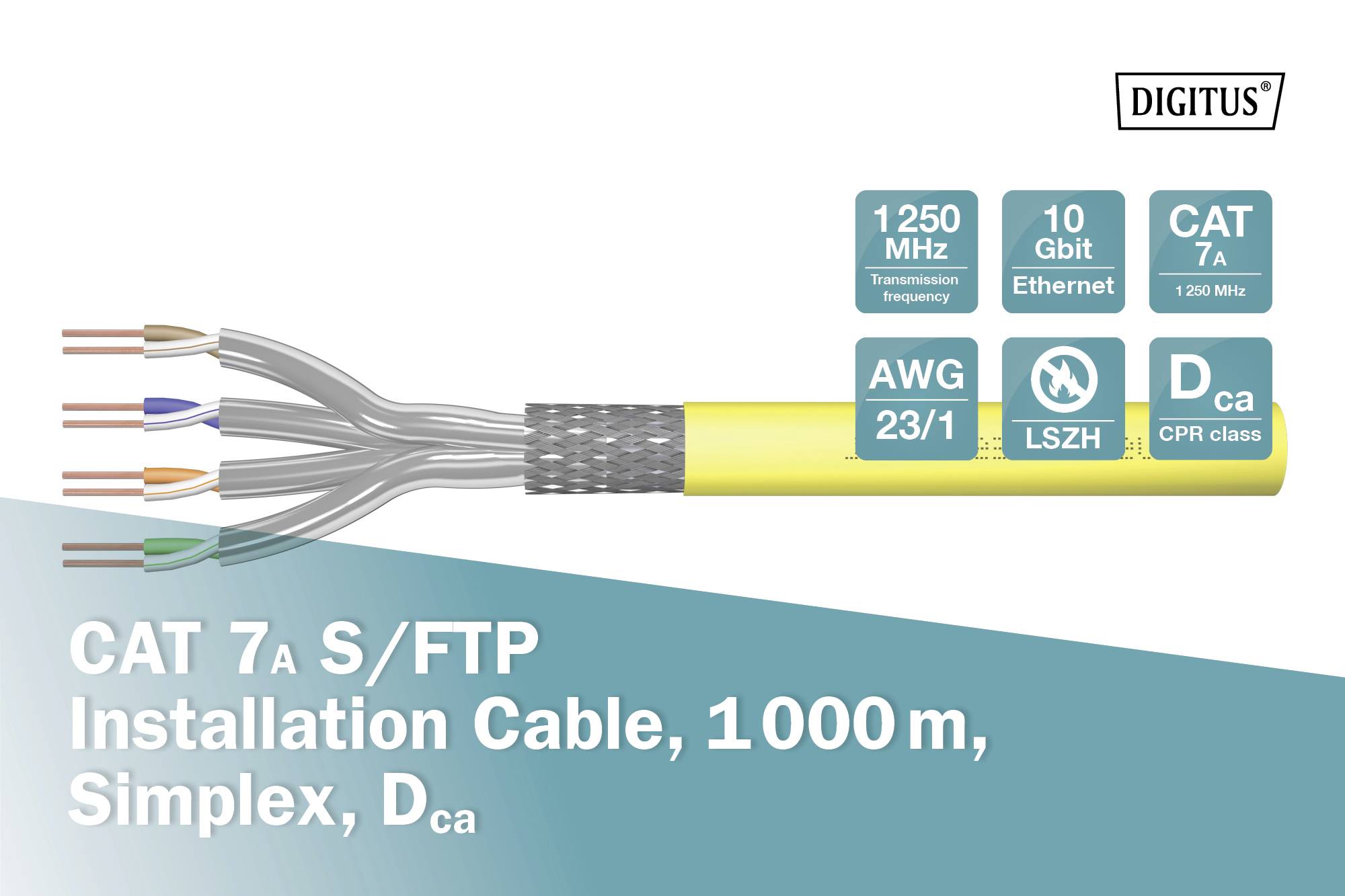

Instalační kabel CAT 7a S/FTP, 1000 m, Simplex, Dca, zobrazuje řez kabelem se čtyřmi párově kroucenými vodiči a technické specifikace.

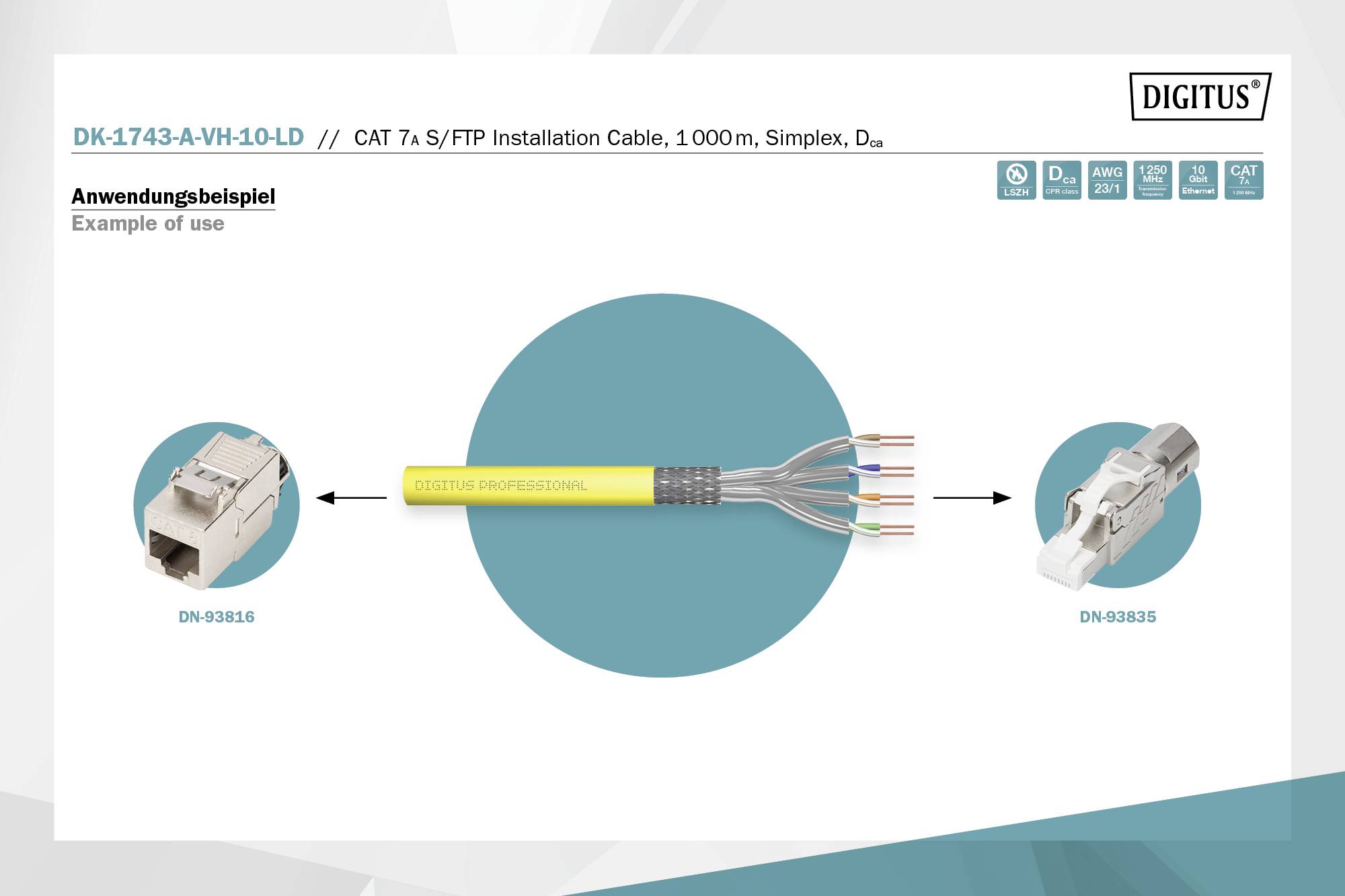

Příklad použití žlutého instalačního kabelu CAT 7 S/FTP, který je vlevo a vpravo připojen konektory DN-93816 a DN-93835.

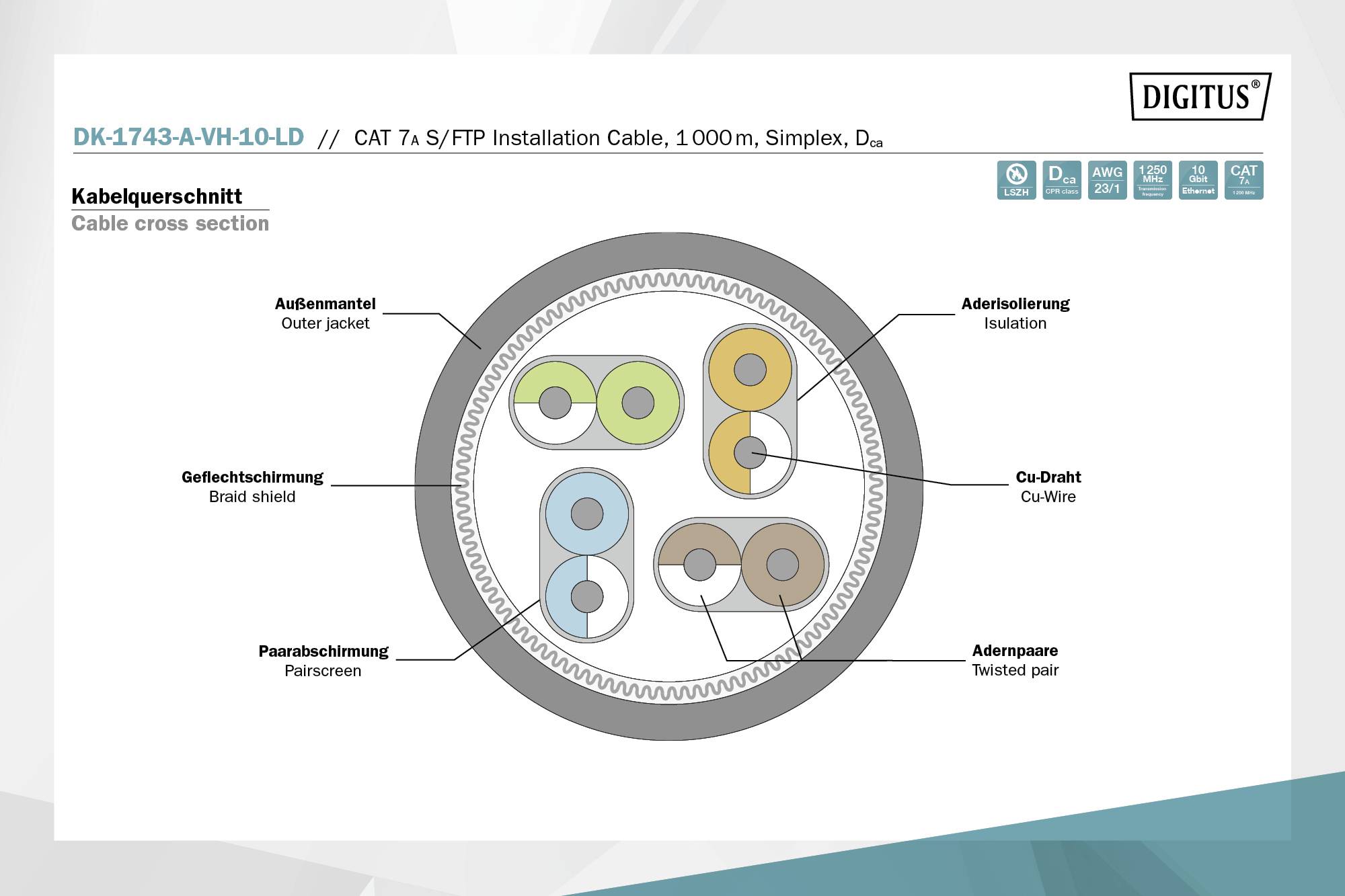

'Průřez kabelu': Diagram kabelu CAT 7A s páry v izolaci, vnějším pláštěm, opleteným stíněním a fóliovou stínicí vrstvou.

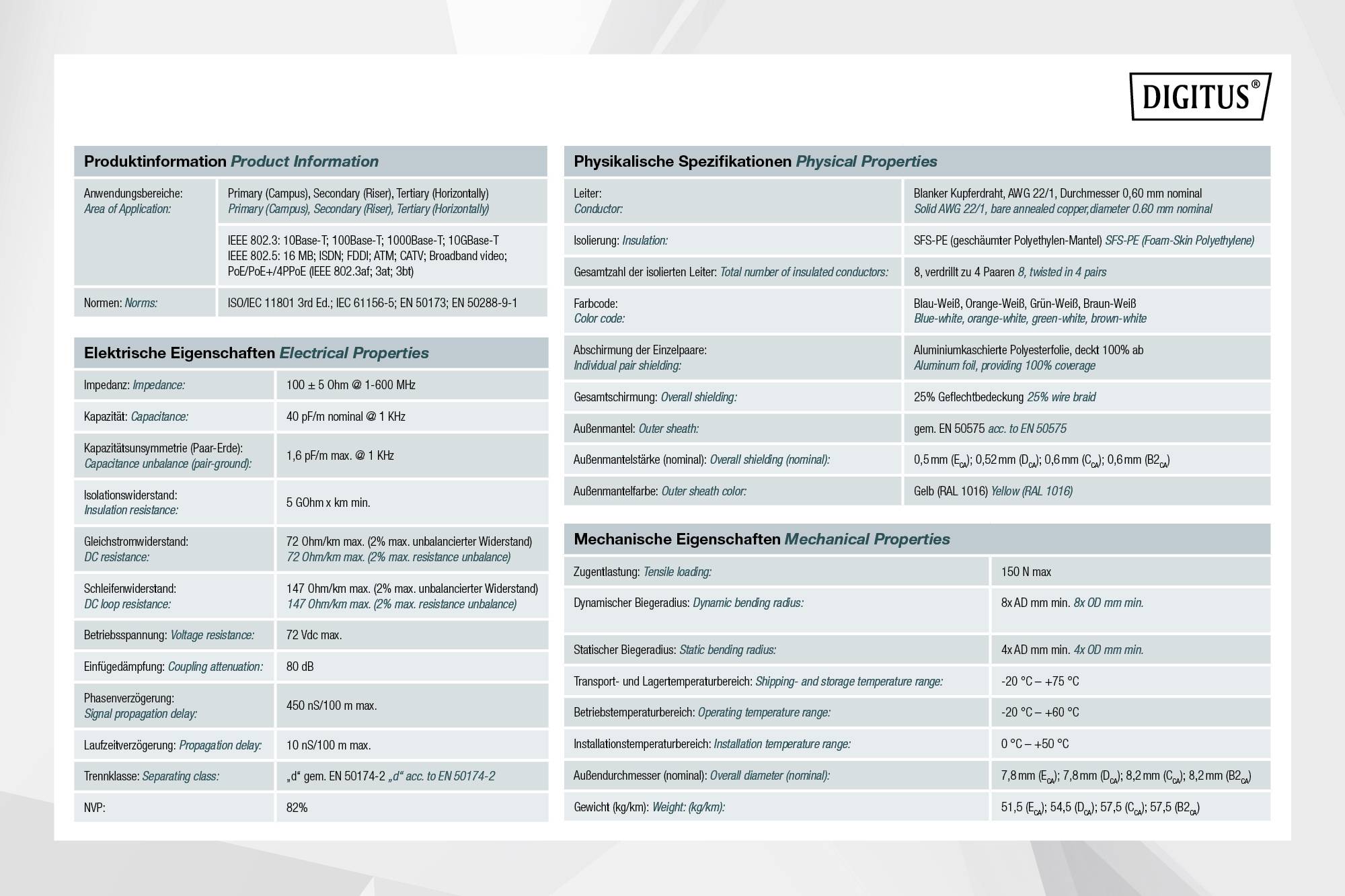

Technický list produktu značky Digitus s informacemi o fyzikálních, elektrických a mechanických vlastnostech

1/9

Kategorie produktu

ethernetový síťový kabel

Specifikace

CAT 7a

Stínění

S/FTP

Typ kabelu

S/FTP

Počet drátů

8 x

Datasheety: (PDF)

Doručení: Čt 8. 10.

17 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Jednotková cena

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 m = 20,34 Kč)

20 342,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Instalační Digitus CAT 7A s/FTP, 1000 m, simplex, DCA-s1a d1 a1

Hlavní benefity

10 Gbit Ethernet
Přenosová frekvence 1250 MHz
Permanentně certifikace Link

Dodatečné informace:

Technické parametry

Fyzikální vlastnosti:
Vodič: Lesklý měděný drát, AWG 23/1
Systém (systémy) pro posuzování a ověřování stálosti vlastností: Systém (systémy) 3
Izolace: SFS-PE (pěnový polyethylenový plášť)
Celkový počet izolovaných vodičů: 8, zkrouceno na 4 párů
Barevný kód: Modrobílá, oranžovo-bílá, zelenobílá, hnědo-bílá
Stínění jednotlivých párů: Polyesterová fólie s hliníkem, pokrývá 100 %
Celkové stínění: Pocínované měděné pletivo
Vnější plášť: DCA-s1a d1 a1 podle . EN 50575; LSZH
Vnější izolace (nominální): 0,60 mm (DCA); 0,60 mm (cca)
Barva vnějšího pláště: Žlutá (RAL 1028)
Mechanické vlastnosti:
Zatížení v tahu: Max. 150 N
Dynamický poloměr ohybu: Min. 8x AD mm
Statický poloměr ohybu: Min. 4x AD mm
Provozní teplota: -20 °C až +60 °C
Rozsah instalačních teplot: 0 až +50 °C.
Vnější průměr (nominální): 7,8 mm (DCA); 7,8 mm (cca)
Hmotnost (kg/km): 65 kg (DCA); 65 kg (cca)
Elektrické vlastnosti:
Impedance: 100 ± 5 Ω při 1-1250 MHz
Kapacita: 40 pF/m nominální @ 1 kHz
Nesymetrie kapacity (pár uzemňovacích prvků): Max. 1,6 pF/m @ 1 kHz
Izolační odpor: Min. 5 GΩ x km
Odpor smyčky: Max. 147 Ω/km (2% max. Nevyvážený odpor)
Provozní napětí: Max. 72 v/DC
Tlumení párování: CA typ 1b
Zpoždění fáze: Max. 450 ns / 100 m
Zpoždění chodu: Max. 10 ns / 100 m
Třída oddělovače: D“ g EN 50174-2
NVP: 75 %
ŠÍŘENÍ PLAMENE: EN 60332-1-2 (LSOH-PVC
Bez halogenů, koroze: EN 60754-1/2 (LSOH)
Hustota dýmu: EN 61034-2
Sada: Instalační kabel Twisted Pair
Kategorie: Cat 7A
Stínění: S-FTP, páry v kovové fólii a opletení
Stavební nařízení: DCA
Délka: 1000 m
Barva: žlutá.
Konstrukce kabelu 4 x 2 AWG 23/1, masivní kroucená dvoulinka
Plášť: LSOH

Kategorie produktu: ethernetový síťový kabel

: CAT 7a

: S/FTP

Typ kabelu: S/FTP

Počet drátů: 8 x

Vlastnosti kabelu: stíněný

Vnější Ø: 7.8 mm

Barva: žlutá

Obsah: 1000 m

AWG max.: 23

Zabaleno: Ne

Měřicí přístroj: Ano

Číslo výrobce: DK-1743-A-VH-10-LD

Typ: DK-1743-A-VH-10-LD

Izolační materiál: hliník

Min. rozsah teploty, variabilní: -20 °C

Max. rozsah teploty, variabilní: +60 °C

Min. rozsah teploty, pevný: 0 °C

Max. rozsah teploty, pevný: +50 °C

Bezhalogenový: Ano

Max. dodací množství v ks: 1000 m

Kroucená dvojlinka (část 1): Ano (1)

Ke stažení

List technických údajů

List technických údajů 3028465 Digitus DK-1743-A-VH-10-LD ethernetový síťový kabel, CAT 7a, S/FTP, 1000 m

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3028465 Digitus DK-1743-A-VH-10-LD ethernetový síťový kabel, CAT 7a, S/FTP, 1000 m

Popis

Instalační kabel Digitus CAT Digitus CAT 7A je určen pro použití ve strukturovaném datovém centru a kabelovém vedení budov podle ISO/IEC 11801, DIN EN 50288-4-1, DIN EN 50173, IEC 61156-7, EN 50288-9-1. Kabel je ideální pro přenos analogových a digitálních dat a podporuje POE a POE+. Stínění je složeno z jednotlivě stíněných párů s pocínovaným měděným pletivem, které zajišťuje skvělé stínění a elektrické hodnoty

Tento text byl přeložen strojově.
