DEHN 942400 DG MP TNS 275 svodič přepětí Přepětová ochrana pro: rozvodná skříň 20 kA 1 ks

Červená ochrana proti přepětí 'DEHNguard DG MOD 275', skládající se ze čtyř modulů, označených L1, L2, L3, N pro distribuci elektrické energie.

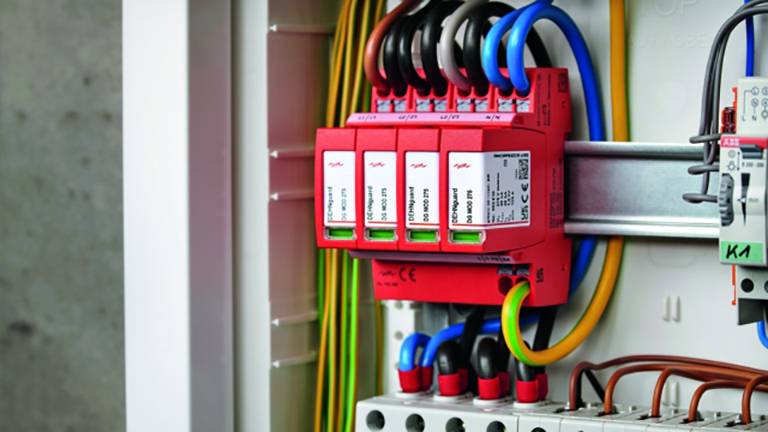

Elektrická rozvodná skříň s několika červenými ochrannými spínači a barevnými kabely. Zajišťuje elektrickou bezpečnost a distribuci.

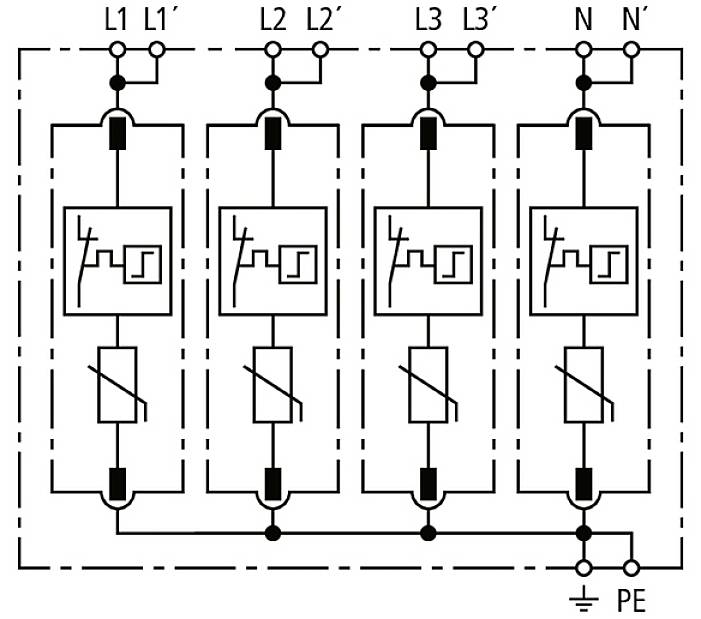

Obrázek zobrazuje elektrické schéma se čtyřmi motorickými spínacími zařízeními zapojenými paralelně, od 'L1' do 'L3', s uzemněním 'PE'.

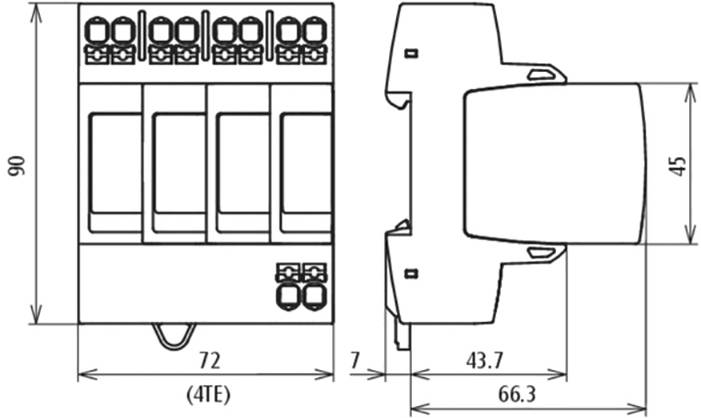

Technický výkres čtyřpólového elektrického spínače s rozměry v milimetrech: výška 90, šířka 72, hloubka 66,3.

1/4

Datasheety: (PDF)

Okamžité doručení: St 7. 10.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 442,15 Kč / kus)

2 442,15 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Energeticky koordinovaný ochranný účinek na koncové zařízení (≤ 10 m) typ 2 + typ 3Jmenovité napětí AC (UN) 230 / 400 v (50 / 60 Hz)Maximální trvalé napětí: AC (UC) 275 v (50 / 60 Hz)Jmenovitý výbojový proud: (8/20 µs) (in) 20 kAMax. Svodový proud (8/20 µs) (Imax) 40 kAKombinovaný impuls: [L-N] (UOC) 20 kVJmenovitý zátěžový proud při průchozí kabeláž v: (IL) 40 A.Ochranná hladina: [L-PE] / [N-PE] (UP) ≤ 1,5 / ≤ 1,5 kVOchranná hladina: [L-PE] / [N-PE] při 5 kA (UP) ≤ 1 / ≤ 1 kVMax. Nadproudová ochrana ze sítě při průchodu ve v: 40 a gGMax. Nadproudová ochrana proti nadproudu v místě připojení (dvojité připojení 2 x 10 m²): 125 a gGOchrana proti zkratu při max. Síťovém nadproudu: (ISCCR) 50 kAeffTOV napětí (UT) - charakteristika: 335 v / 5 s PevnostTOV napětí (UT) - charakteristika: 440 v / 120 min. Bezpečný výpadekIndikace funkčnosti / poruchy: Zelená/červenáPočet portů 1Průřez připojení: (Min.) 1,5 mm², jeden drátPrůřez připojení: (Min.) 6 mm² jemné drátyPrůřez připojení: Max. 10 mm² jedno-/jemné drátyPrůřez připojení: (Min.) S kabelovou dutinkou 1,5 m²Průřez připojení: (Max.) s dutinkou 6 m²Průřez připojení: (Max.) s dutinkami bez límce 10 m²Montáž na 35 mm montážní lištu podle EN 60715Materiál pláště termoplast, červená barva, UL 94 v-0Umístění pro montáž do interiéruMontážní rozměry: 4 TE, DIN 43880Schválení KEMA, VDE.FM kontakty: / Kontaktní kontaktSPÍNACÍ VÝKON: 250 V AC / 0,5 ASPÍNACÍ VÝKON: DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A.Průřez pro FM svorky max. 1,5 mm2 s jedním i jemným drátem

Kategorie produktu: svodič přepětí

Přepětová ochrana pro: rozvodná skříň

Únikový proud: 20 kA

Jmenovité napětí: 230 V/AC
400 V/AC

Doba odezvy: ≤ 25 ns

Provozní teplota: -40 až +80 ºC °C

: IP20

Číslo výrobce: 942400

Barva: červená

Normy: SPD podle EN 61643-11 /... IEC 61643-11 typ 2 + typ 3 / třída II + třída III

Rozm.: (š x v x h) 72 x 90 x 66.3 mm

Šířka: 72 mm

V: 90 mm

Hloubka: 66.3 mm

Obsah: 1 ks

Hmotnost: 350 g

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2734568 DEHN 942400 DG MP TNS 275 svodič přepětí Přepětová ochrana pro: rozvodná skříň 20 kA 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2734568 DEHN 942400 DG MP TNS 275 svodič přepětí Přepětová ochrana pro: rozvodná skříň 20 kA 1 ks

Popis

Modulární svodič přepětí pro systémy TN-s; s beznapěťovým hlásicím kontaktem.· Kompletní jednotka je sestavena ze základního a zastrčeného ochranného modulu· Energetická koordinace v rámci skupiny výrobků Red/Line· Vysoká svodová schopnost díky výkonným Zinkoxvaristorům/jiskrám· Vysoká bezpečnost zařízení díky kontrole vodiče „Thermo dynamika-Control“· Snadná výměna ochranného modulu bez použití nářadí díky systému zamykání modulu s tlačítkem pro odblokování modulu· Vibrační a nárazová testováno podle EN 60068-2· Připojení Push In

Tento text byl přeložen strojově.
