DEHN 942341 DG MP TT ACI 275 FM svodič přepětí Přepětová ochrana pro: rozvodná skříň 20 kA 1 ks

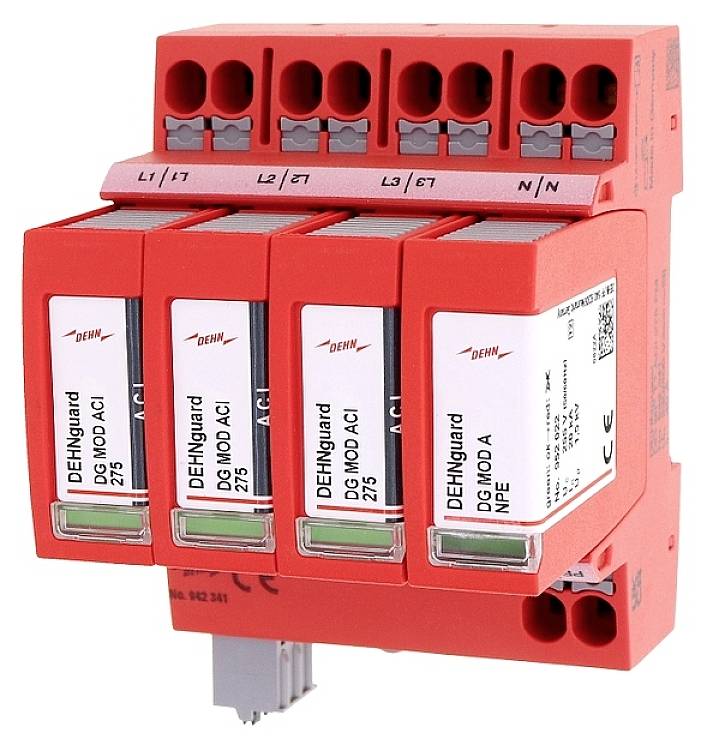

Červené zařízení pro ochranu proti přepětí se čtyřmi zásuvkovými moduly, označené 'DEHNguard'. Nahoře má pět připojovacích svorek.

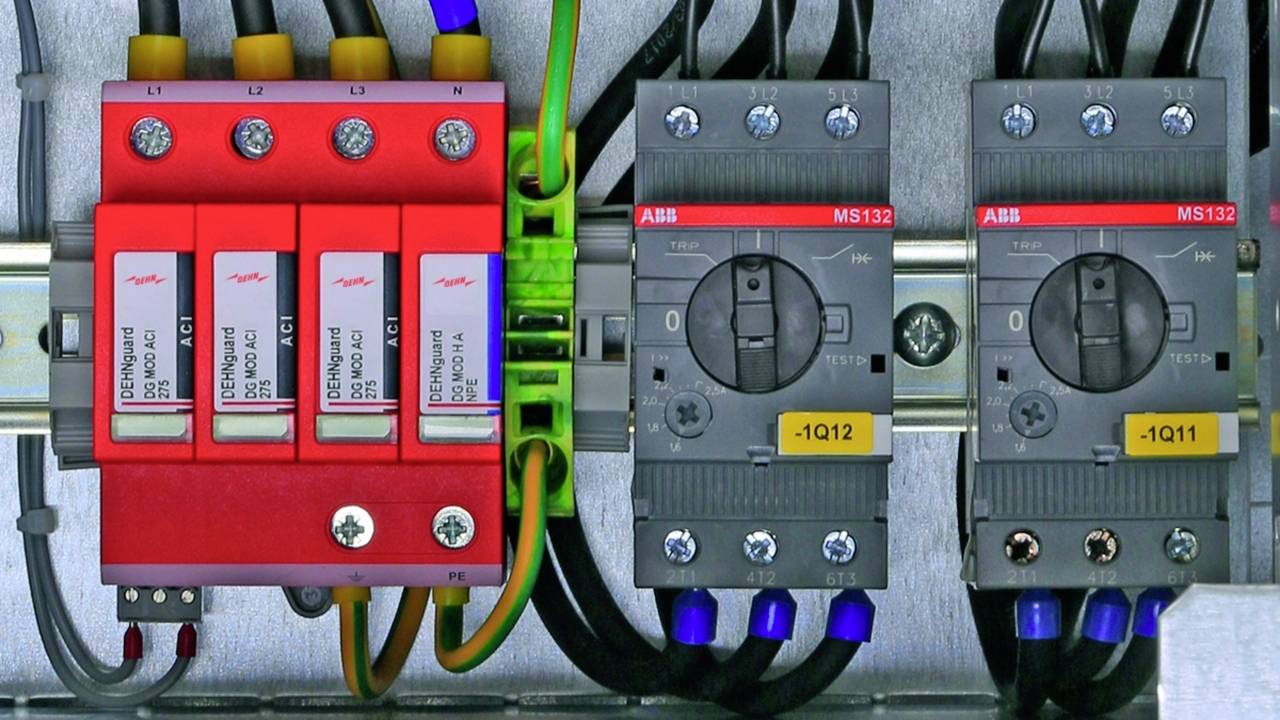

Rozváděč s několika spínači a pojistkami, včetně červených a šedých modulů, které spravují elektrické připojení.

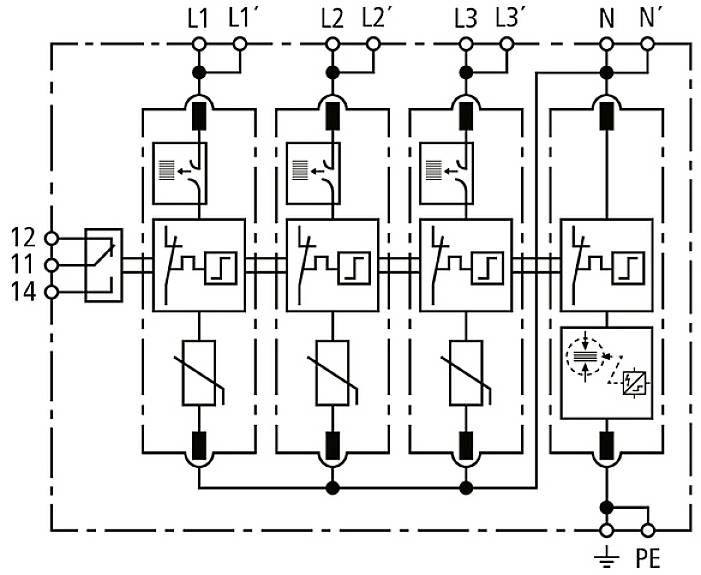

Elektrický schéma znázorňuje sériové zapojení čtyř ochranných spínačů připojených k fázím L1 až L3, nulovému vodiči N a ochrannému vodiči PE.

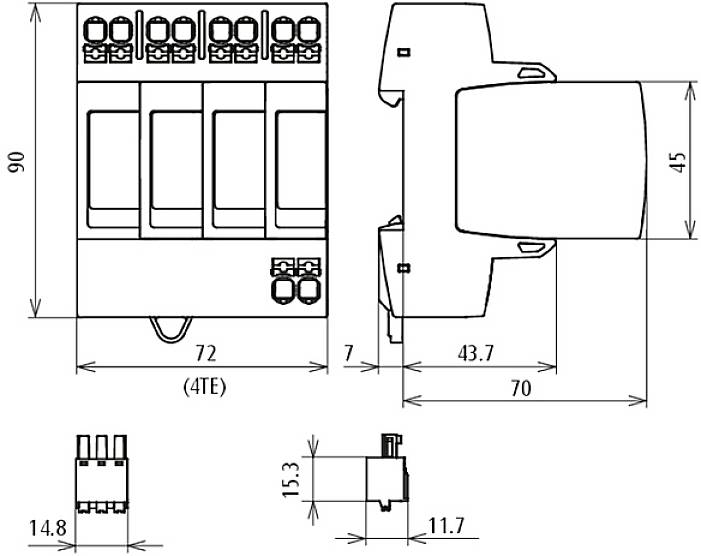

Technický výkres elektrického zařízení s rozměry. Zobrazuje přední a boční pohled s rozměry v milimetrech.

1/4

Datasheety: (PDF)

Doručení: Po 9. 11.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (8 805,79 Kč / kus)

8 805,79 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Energeticky koordinovaný ochranný účinek na koncové zařízení (≤ 10 m) typ 2 + typ 3Maximální trvalé napětí AC [L-PE] (UC) 275 v (50 / 60 Hz)Maximální trvalé napětí AC [N-PE] (UC) 255 v (50 / 60 Hz)Jmenovitý výbojový proud: (8/20 µs) (in) 20 kAJmenovitý zátěžový proud při průchozí kabeláž v: (IL) 40 A.Ochranná hladina [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kVOchranná hladina [L-PE] / [N-PE] při 5 kA (UP): ≤ 1,5 / ≤ 1,5 kVDoba odezvy (TA): ≤ 100 nsDodatečná externí pojistka je nutná: neOdolnost proti zkratu (ISCCR): 25 kAeffMax. Nadproudová ochrana ze sítě při průchodu ve v: 40 a gGMax. Nadproudová ochrana proti nadproudu ze stran sítě při přímočaré kabeláž(Dvojitá přípojka 2 x 10 m²) žádné:TOV napětí (UT) - charakteristika: 335 v / 5 s PevnostTOV napětí (UT) - charakteristika: 440 v / 120 min. PevnostSvodový proud: Žádný svodový proudIndikace funkčnosti / poruchy: Zelená/červenáPočet portů: 1Průřez připojení: (Min.) 1,5 mm², jeden drátPrůřez připojení: (Min.) 6 mm² jemné drátyPrůřez připojení: Max. 10 mm² jedno-/jemné drátyPrůřez připojení: (Min.) S kabelovou dutinkou 1,5 m²Průřez připojení: (Max.) s dutinkou 6 m²Průřez připojení: (Max.) s dutinkami bez límce 10 m²Montáž na 35 mm montážní lištu podle EN 60715Materiál pláště: Termoplast, červená barva, UL 94 v-0Místo montáže: Vnitřní prostorMontážní rozměry: 4 TE, DIN 43880Schválení: KEMA, VDEFM kontakty: Přepínací kontaktSPÍNACÍ VÝKON: 250 V AC / 0,5 ASPÍNACÍ VÝKON: DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A.

Kategorie produktu: svodič přepětí

Přepětová ochrana pro: rozvodná skříň

Únikový proud: 20 kA

Jmenovité napětí: 230 V/AC
400 V/AC

Doba odezvy: ≤ 100 ns

Provozní teplota: -40 až +80 ºC °C

: IP20

Číslo výrobce: 942341

Barva: červená

Normy: SPD podle EN 61643-11 /... IEC 61643-11 typ 2 / třída II

Rozm.: (š x v x h) 72 x 90 x 70 mm

Šířka: 72 mm

V: 90 mm

Hloubka: 70 mm

Obsah: 1 ks

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2734569 DEHN 942341 DG MP TT ACI 275 FM svodič přepětí Přepětová ochrana pro: rozvodná skříň 20 kA 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2734569 DEHN 942341 DG MP TT ACI 275 FM svodič přepětí Přepětová ochrana pro: rozvodná skříň 20 kA 1 ks

Popis

Modulární svodič přepětí s Advanced Circuit interruption (ACI) pro systémy TT a TN-s (obvod 3+1).· Nová technologie „Advanced Circuit Interruption“ (ACI) integrovaná v ochranném modulu, která se skládá z kombinace spínačů a rádiových tras· Díky technologii ACI není nutné žádné externí zabezpečení· Malé průřezy připojení 6 mm2 (Cu) zcela dostačující *)· Pevnost je zajištěna i při 440 v (AC)· Vysoká dostupnost, protože selektivně k 35 a gG pojistky· Kompletně bez svodového proudu, protože galvanické oddělení pomocí přepínací jednotky ACI· Energetická koordinace v rámci skupiny výrobků Red/Line· Vibrační a nárazová testováno podle EN 60068-2· Připojení Push In*) zapojení všech aktivních vodičů je bezpečné od uzemnění a zkratu
