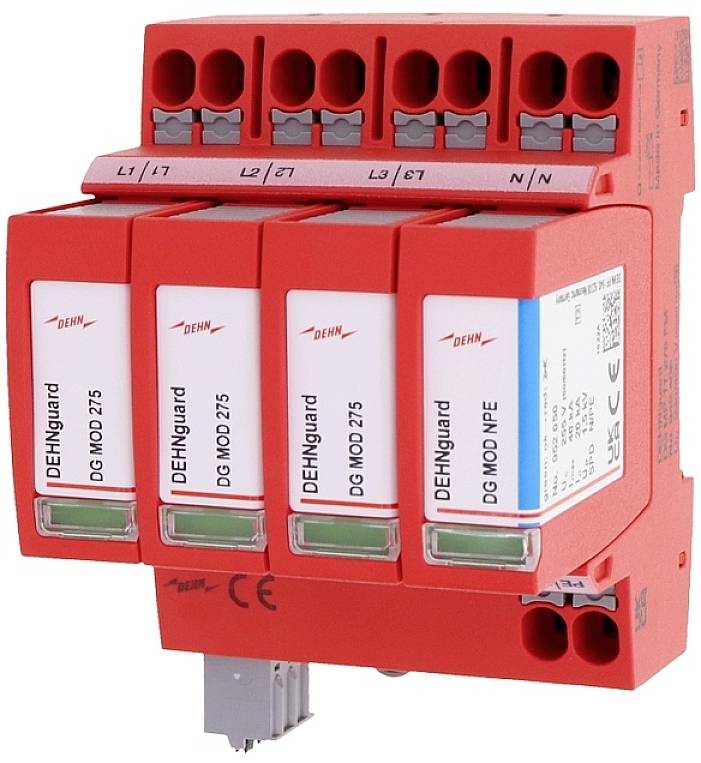

DEHN 942315 DG MP TT 275 FM svodič přepětí Přepětová ochrana pro: rozvodná skříň 20 kA 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 280,17 Kč / kus)
3 280,17 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Energeticky koordinovaný ochranný účinek na koncové zařízení (≤ 10 m) typ 2 + typ 3Maximální trvalé napětí AC [L-PE] (UC) 275 v (50 / 60 Hz)Maximální trvalé napětí AC [N-PE] (UC) 255 v (50 / 60 Hz)Jmenovitý výbojový proud: (8/20 µs) (in) 20 kAJmenovitý zátěžový proud při průchozí kabeláž v: (IL) 40 A.Ochranná hladina [L-PE] / [N-PE] (UP): ≤ 1,5 / ≤ 1,5 kVOchranná hladina [L-PE] / [N-PE] při 5 kA (UP): ≤ 1,5 / ≤ 1,5 kVDoba odezvy (TA): ≤ 100 nsDodatečná externí pojistka je nutná: neOdolnost proti zkratu (ISCCR): 25 kAeffMax. Nadproudová ochrana ze sítě při průchodu ve v: 40 a gGMax. Nadproudová ochrana proti nadproudu v místě připojení (dvojité připojení 2 x 10 m²): 125 a gGTOV napětí (UT) - charakteristika: 335 v / 5 s PevnostTOV napětí (UT) - charakteristika: 440 v / 120 min. PevnostSvodový proud: Žádný svodový proudIndikace funkčnosti / poruchy: Zelená/červenáPočet portů: 1Průřez připojení: (Min.) 1,5 mm², jeden drátPrůřez připojení: (Min.) 6 mm² jemné drátyPrůřez připojení: Max. 10 mm² jedno-/jemné drátyPrůřez připojení: (Min.) S kabelovou dutinkou 1,5 m²Průřez připojení: (Max.) s dutinkou 6 m²Průřez připojení: (Max.) s dutinkami bez límce 10 m²Montáž na 35 mm montážní lištu podle EN 60715Materiál pláště: Termoplast, červená barva, UL 94 v-0Místo montáže: Vnitřní prostorMontážní rozměry: 4 TE, DIN 43880Schválení: KEMA, VDEFM kontakty: Přepínací kontaktSPÍNACÍ VÝKON: 250 V AC / 0,5 ASPÍNACÍ VÝKON: DC 250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A.
- Kategorie produktu
svodič přepětí
- Přepětová ochrana pro
rozvodná skříň
- Únikový proud
20 kA
- Jmenovité napětí
230 V/AC
400 V/AC
- Doba odezvy
≤ 100 ns
- Provozní teplota
-40 až +80 ºC °C
IP20
- Číslo výrobce
942315
- Barva
červená
- Normy
SPD podle EN 61643-11 /... IEC 61643-11 typ 2 + typ 3 / třída II + třída III
- Rozm.

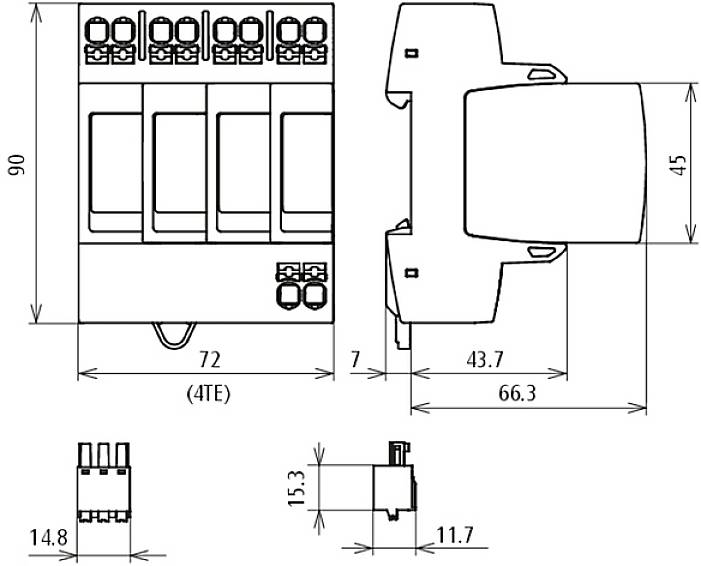

(š x v x h) 72 x 90 x 70 mm
- Šířka
72 mm
- V
90 mm
- Hloubka
70 mm
- Obsah
1 ks
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2734570 DEHN 942315 DG MP TT 275 FM svodič přepětí Přepětová ochrana pro: rozvodná skříň 20 kA 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2734570 DEHN 942315 DG MP TT 275 FM svodič přepětí Přepětová ochrana pro: rozvodná skříň 20 kA 1 ks
Popis

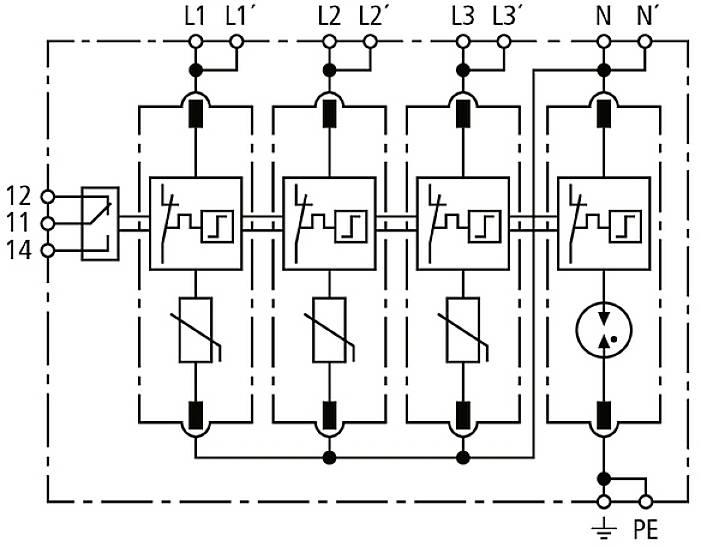

Modulární svodič přepětí pro TT a TN-s systémy (spínání 3+1); s beznapěťovým hlásicím kontaktem.· Kompletní jednotka je sestavena ze základního a zastrčeného ochranného modulu· Energetická koordinace v rámci skupiny výrobků Red/Line· Vysoká svodová schopnost díky výkonným Zinkoxvaristorům/jiskrám· Vysoká bezpečnost zařízení díky kontrole vodiče „Thermo dynamika-Control“· Snadná výměna ochranného modulu bez použití nářadí díky systému zamykání modulu s tlačítkem pro odblokování modulu· Vibrační a nárazová testováno podle EN 60068-2· Připojení Push In
