Name: Deditec UC-ETH-AD2-16ISO vstupní modul Ethernet, vstupy počet vstupů: 2 x, výstupy Počet výstupů: 0 x, Počet vstupů/výst
Brand: Deditec
SKU: 3796633
Availability: BackOrder

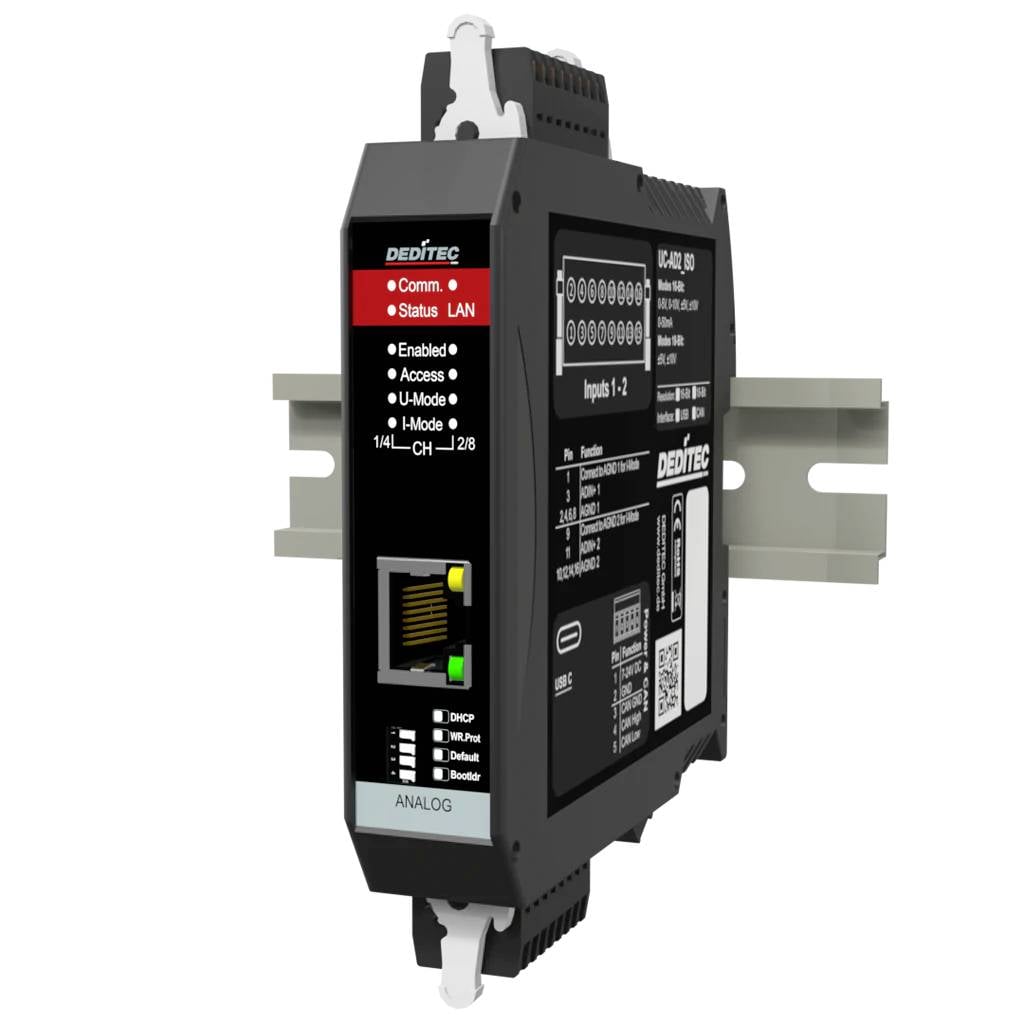

Černý průmyslový komunikační modul DIN-lišta se stavovými LED diodami, popisovanými vstupy/výstupy a značkou "DEDITEC".

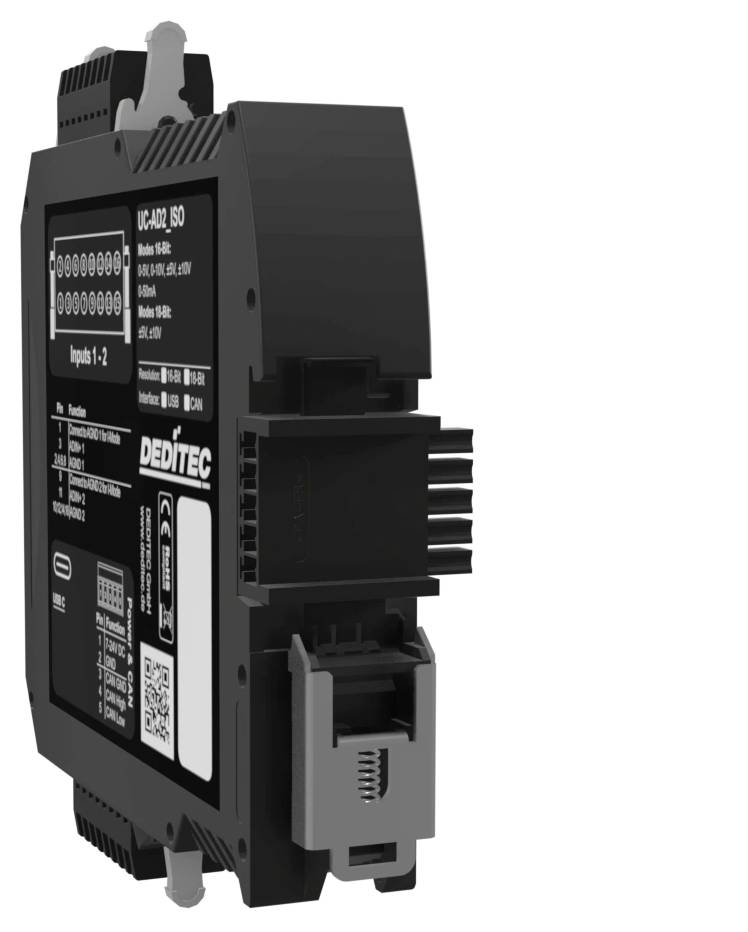

Černý průmyslový modul na DIN lištu označený 'UCAD-ISO' s LED indikátory a terminálním konektorem, zobrazený na bílém pozadí.

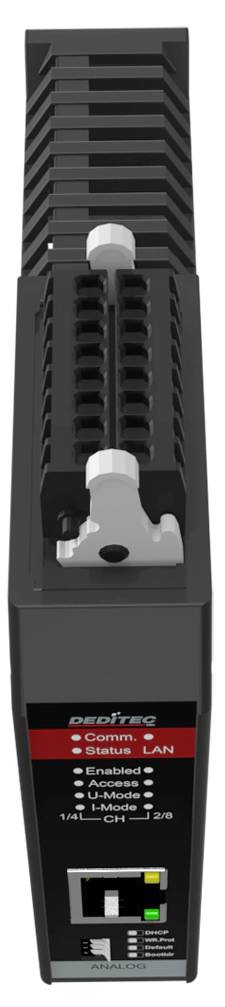

Kompaktní černý průmyslový kontrolér/modul s bočními chladícími žebry, předními porty a indikačními světly, označený DeFiFire a Comm/Status LAN.

1/3

Datasheety: (PDF)

Označení výrobce:

Objednací číslo:

Doručení: St 4. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (14 673,55 Kč / kus)

14 673,55 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Analogový modul Modbus TCP * Ethernet 16-bitový a/D převodník s galvanickým oddělením – 2 kanály

Ethernet 10/100 Mbit/s
Podporované protokoly: HTTP, UDP, TCP, DHCP, Modbus-TCP
Ovládání: Rozhraní API pro Windows a Linux (knihovna ovladačů DELIB), rozhraní Command Line, otevřený TCP protokol, Modbus TCP
Možnost šifrované komunikace přes Ethernet
Otevřený standardní nebo Modbus TCP protokol
Webové rozhraní a App (smartphone a tablet)
Připojení přes Wi-Fi
Funkce WPS
Tlačítko WPS
Provedení: single ended
Rozlišení 16 bitů na každém kanálu
ROZSAH NAPĚTÍ 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V.
0-20 mA, 4-20 mA, 0-24 mA
Galvanické oddělení kanálu na kanál: Max. 1 kV AC
Galvanické oddělení pro napájení: Max. 500 V.
Rychlost konverze a/D převodník: 4 µs

Technické parametry

Montáž na DIN lištu 35 mm x 7,5 mm
Rozsah měření proudu: 0 - 24 mA
Galvanické oddělení: Max. 1000 v AC mezi kanály 1 a 2; max. 500 v AC pro napájení
Rozměry produktu, délka (hloubka) 111 mm

Kategorie produktu: vstupní modul

Rozhraní: Ethernet

Typ: UC-ETH-AD2-16ISO

Provozní napětí: 7 V/DC
24 V/DC

Max. provozní teplota: 50 °C

Min. provozní teplota: 10 °C

Provozní napětí: 7 V/DC AŽ 24 V/DC

Provozní teplota: 10 do 50 °C

Počet vstupů/výstupů: 2

Počet vstupů: 2 x

Počet výstupů: 0 x

Rozm.: (š x v) 22.5 mm x 120 mm

Max. odběr proudu: 130 mA

V: 120 mm

Šířka: 22.5 mm

Číslo výrobce: UC-ETH-AD2-16ISO

Provedení: Modul Standalone v kompaktním pouzdře pro montáž na DIN lištu (TS 35 x 7,5 mm)

Výstupy: 0

Vstupy: 2

Rozhraní: Ethernet 100 Mbit/s & Wi-Fi

Příkon proudu: 130 mA

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3796633 Deditec UC-ETH-AD2-16ISO vstupní modul Ethernet, vstupy počet vstupů: 2 x, výstupy Počet výstupů: 0 x, Počet vstupů/výst

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3796633 Deditec UC-ETH-AD2-16ISO vstupní modul Ethernet, vstupy počet vstupů: 2 x, výstupy Počet výstupů: 0 x, Počet vstupů/výst

Popis

Modul analogového měniče Modbus TCP UC-ETH-AD2-16ISO se 2 galvanicky oddělenými AD kanály zaznamenává napětí a proud s rozlišením 16 bitů a převádí jej na digitální naměřená data. Prostřednictvím Ethernetu a Modbus TCP lze hodnoty efektivně integrovat do řídicích systémů a systémů IoT. Ideální ideal pro připojení analogových senzorů v průmyslové automatizaci nebo pro monitorování dat o energii a procesích.

Tento text byl přeložen strojově.
