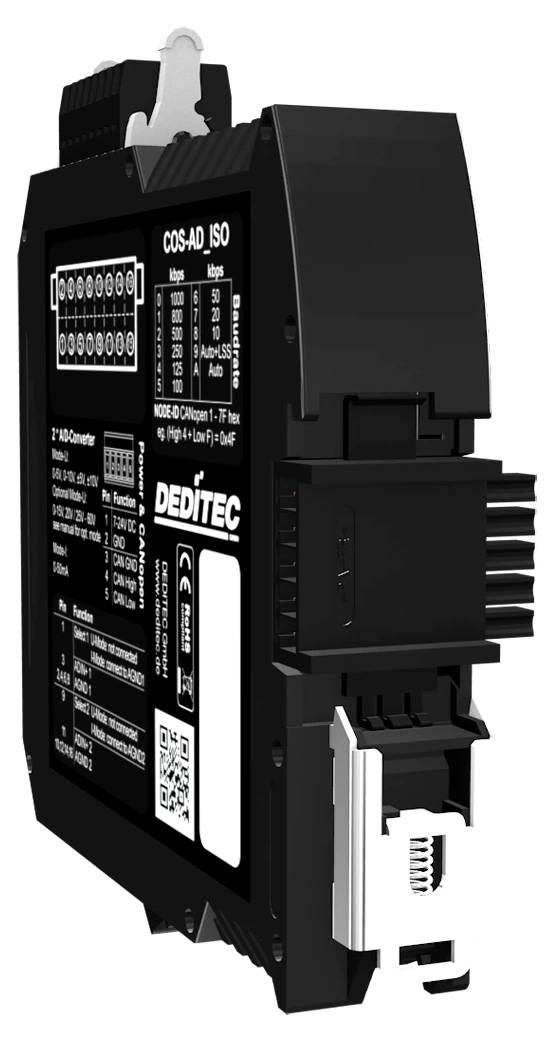

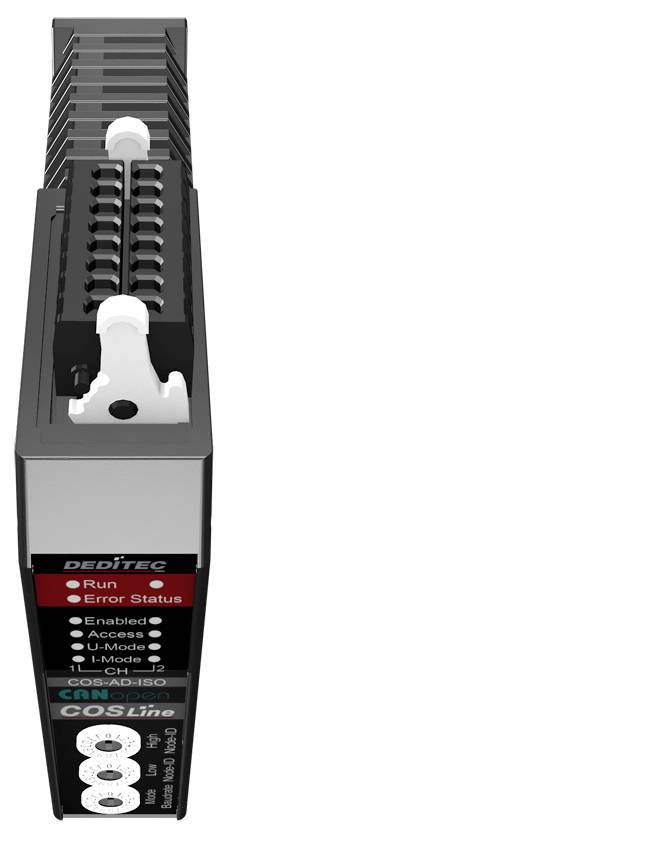

Deditec UC-CANOPEN-AD2-16ISO I / O modul CANopen, vstupy počet vstupů: 2 x, výstupy Počet výstupů: 0 x, Počet vstupů/výs
Datasheety: (PDF)
Označení výrobce:
Objednací číslo:
Počet
Celková cena (16 904,96 Kč / kus)
16 904,96 Kč
Bez DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
CANopen AD naměřené hodnoty galvanicky odděleno * 2 a/D kanály - rozlišení 16 bitů
- CANopen profily podle specifikace CIA® CIA 301, CIA 305 a CIA 401
- CAN 2.0A NEBO CAN 2.0B
- Galvanicky oddělené až do 500 V.
- Konfigurovatelný pomocí kódovacího spínače
- 1 Mbit/s, 800 kbit/s, 500 kbit/s, 250 kbit/s, 125 kbit/s, 100 kbit/s, 50 kbit/s, 20 kbit/s, 10 kbit/s, Auto konstrukce
- Provedení: single ended
- Rozlišení 16 bitů na každém kanálu
- ROZSAH NAPĚTÍ 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V.
- 0-20 mA, 4-20 mA, 0-24 mA
- Galvanické oddělení kanálu na kanál: Max. 1 kV AC
- Galvanické oddělení pro napájení: Max. 500 V.
- Rychlost konverze a/D převodník: 4 µs
Technické parametry
- Montáž na DIN lištu 35 mm x 7,5 mm
- Kategorie produktu
I / O modul
- Rozhraní
CANopen
- Typ
UC-CANOPEN-AD2-16ISO
- Provozní napětí
7 V/DC
24 V/DC
- Max. provozní teplota
50 °C
- Min. provozní teplota
10 °C
- Provozní napětí
7 až 24 V/DC
- Provozní teplota
10 do 50 °C
- Počet vstupů/výstupů
2
- Počet vstupů
2 x
- Počet výstupů
0 x
- Rozm.
(š x v) 22.5 mm x 120 mm
- Max. odběr proudu
130 mA
- V
120 mm
- Šířka
22.5 mm
- Číslo výrobce
UC-CANOPEN-AD2-16ISO
- Provedení
Analogový vstupní modul pro montáž na DIN lištu s galvanickým oddělením
- Vstupy
2 analogové vstupy (napětí/proud)
- Rozhraní
CAN-Bus (galvanicky odděleno přes optočleny)
Sběrnicový konektor in-Rail
- Příkon proudu
130 mA
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3796643 Deditec UC-CANOPEN-AD2-16ISO I / O modul CANopen, vstupy počet vstupů: 2 x, výstupy Počet výstupů: 0 x, Počet vstupů/výs
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3796643 Deditec UC-CANOPEN-AD2-16ISO I / O modul CANopen, vstupy počet vstupů: 2 x, výstupy Počet výstupů: 0 x, Počet vstupů/výs
Popis
UC-CANopen-AD2-16ISO modul zaznamenává přesné AD naměřené hodnoty pomocí dvou 16-bitových kanálů a díky galvanickému oddělení je může bezpečně a bez rušení zaznamenávat odděleně. Integrace do sítí CANopen podle standardu CIA umožňuje spolehlivé zapojení do průmyslových systémů. Typické oblasti použití jsou snímání analogových signálů senzorů a monitorování hodnot procesů v automatizovaných zařízeních.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Určeno pro průmyslové použití ve skříňovém rozvaděči a v decentralizovaných automatizacích strukturách
- Napájecí napětí +7 v až +24 v DC
- Zásuvná pružinová lišta s blokovací mechanikou

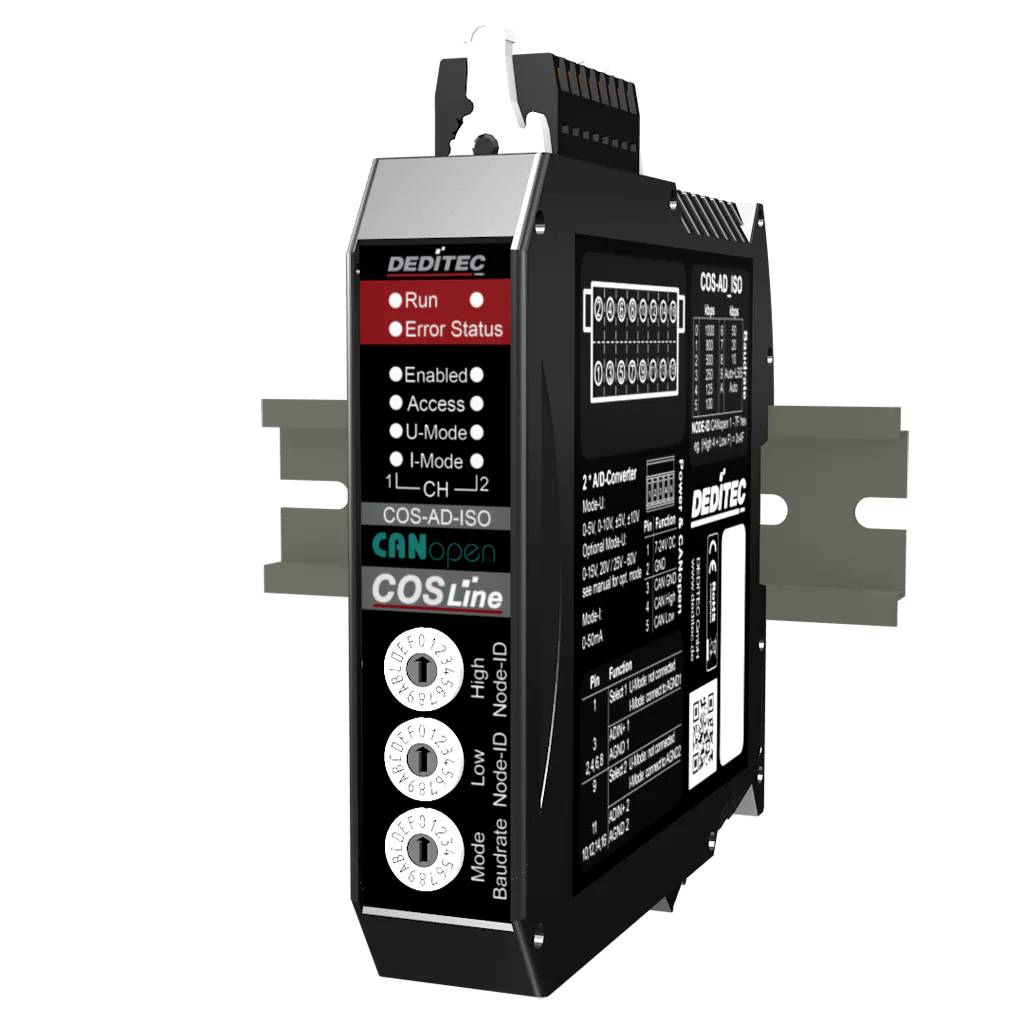

- Montáž na montážní lištu 35 mm x 7,5 mm
- Provozní teplota: +10 °C až +50 °C (rozšířený teplotní rozsah na vyžádání)
- Vhodné pro typické průmyslové prostředí v interiéru i skříňových rozvaděčích
- Oblasti použití: Strojírenství, automatizace zařízení, zkušební stanice, skříňové rozvaděče, automatizace budov a průmyslové síťové řízení
Obsah balení
- 5-pólový konektor
- 2x 16-pólový konektor
- Ovládací nástroj pro konektory Wago. WAGO
- Spojka DIN-Rail
Požadavky na systém
- Windows, Linux
