Name: Deditec UC-CAN-U-DA2-16ISO konvertor úroveň datová sběrnice CAN, USB, vstupy počet vstupů: 0 x, výstupy Počet výstupů: 2
Brand: Deditec
SKU: 3796602
Availability: BackOrder

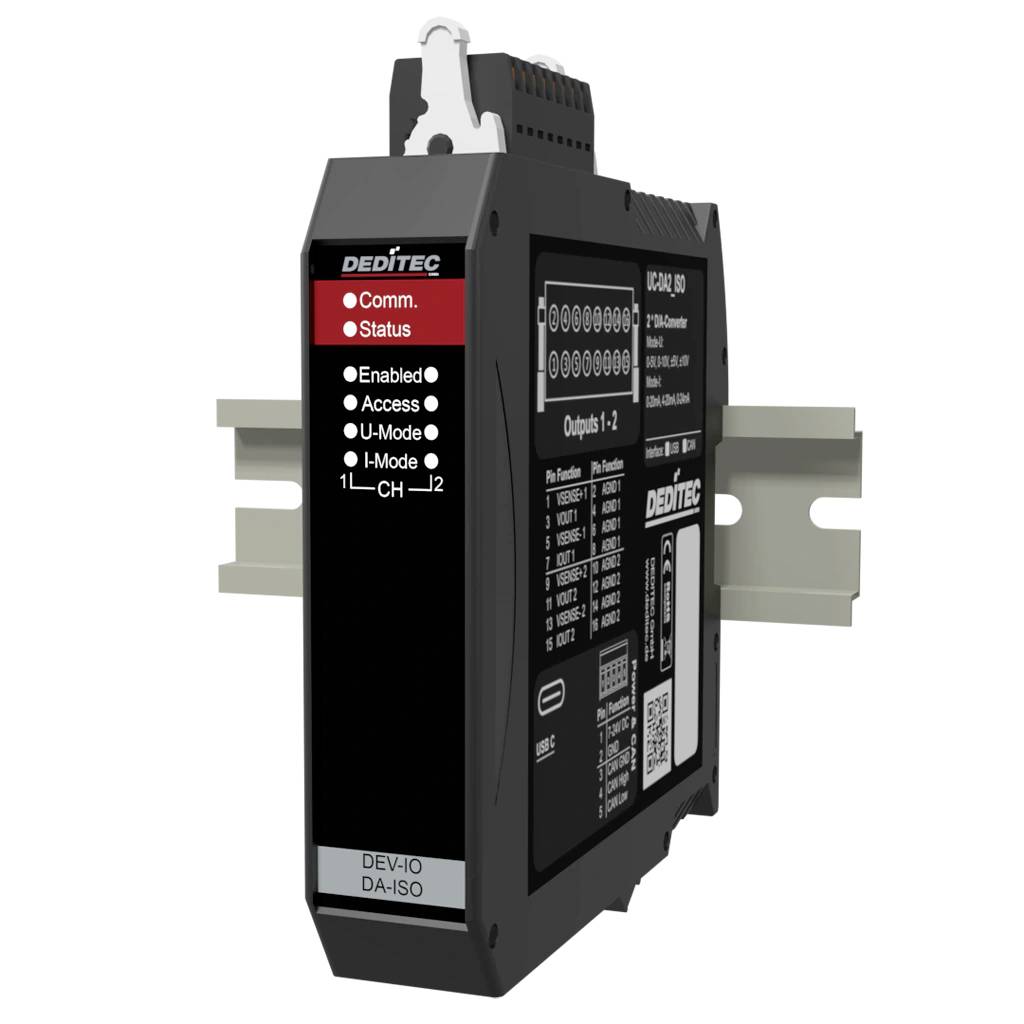

Průmyslový modul DEDITEC DEVI-O DA-ISO se stavovými LED diodami, indikátory kanálů a popisky terminálů namontovanými na DIN lištu.

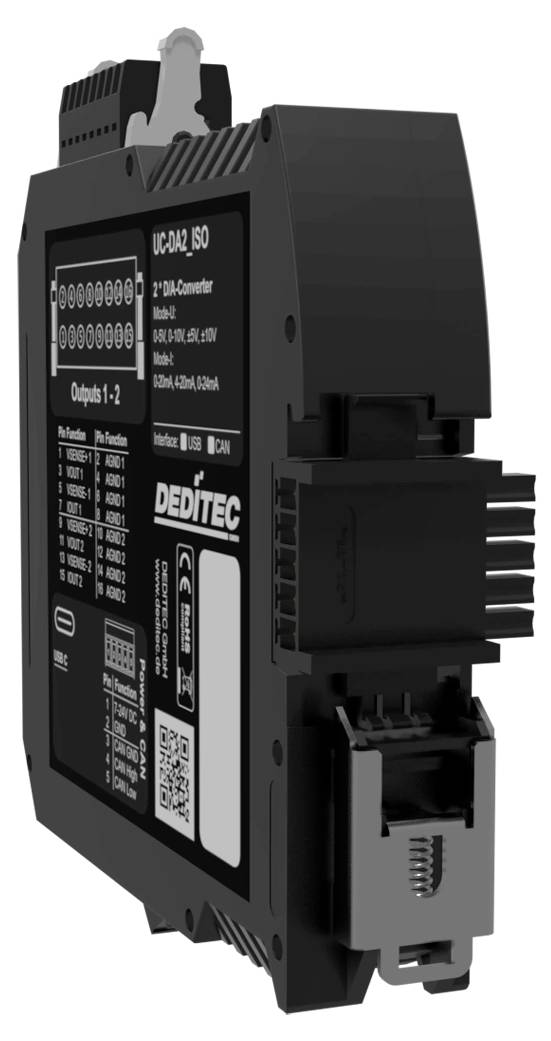

Černý průmyslový elektronický modul s označenými porty a konektory, zobrazený v trojčtvrtinném pohledu na bílém pozadí.

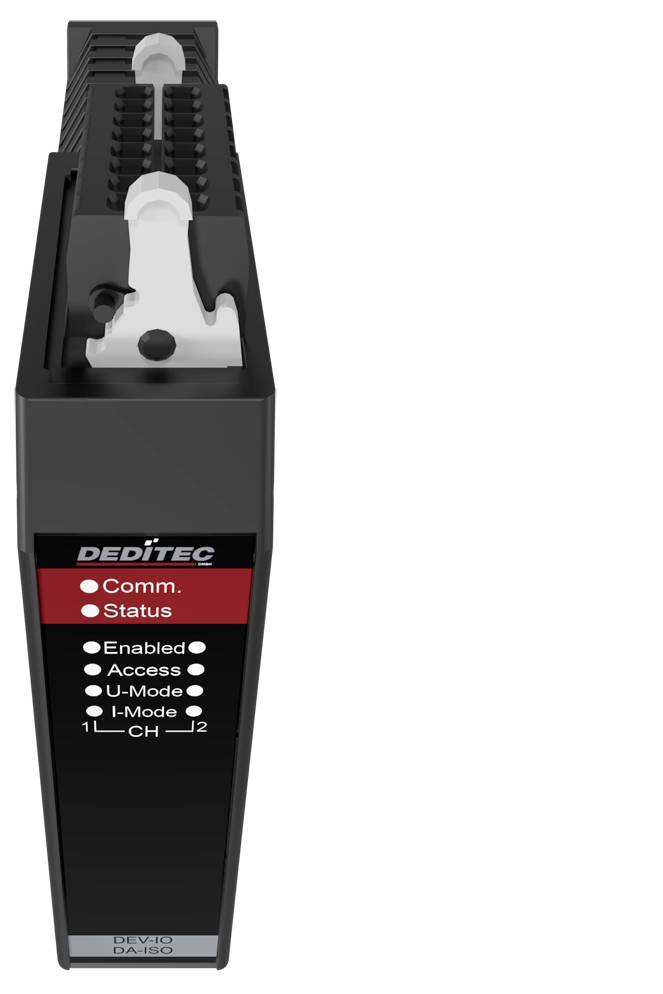

Jednotka Black DEDIC s červenými a černými LED diodami na přední panelu a štítky pro Comm., Status, Enabled, Access, U-Mode, I-Mode a CH U2.

1/3

Datasheety: (PDF)

Označení výrobce:

Objednací číslo:

Doručení: St 4. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (14 995,87 Kč / kus)

14 995,87 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

UC-CAN 16-bitový D/a převodník - 2kanálový CAN bus modul s galvanickým oddělením - s konfiguračním rozhraním USB

Měnič CAN D/a pro analogový přenos požadované hodnoty přes sběrnici CAN
2 D/a kanály, vždy s rozlišením 16 bitů
VÝSTUPY NAPĚTÍ: 0 - 5 V, 0 - 10 V / 0 - 10 V, ±5 V, ±10 V.
Proudové výstupy: 0 - 20 mA, 4 - 20 mA, 0 - 24 mA
Galvanické oddělení kanálů D/a mezi sebou až do max. 1000 v AC
Galvanické oddělení pro napájení až 500 v AC
CAN 2.0A / CAN 2.0B s přenosovou rychlostí 10 kbit/s až 1 Mbit/s.
Otevřený protokol CAN a režim Auto-TX/RX
Rozhraní USB C pro uvedení do provozu a nastavení parametrů
Doba transformace D/a převodníku: 10–12 µs
Napájecí napětí +12 v až +24 v DC
Montáž na montážní lištu 35 x 7,5 mm
Dva analogové výstupy D/a pro přesné signály napětí a proudu přes sběrnici CAN
Rozlišení 16 bitů pro jemně odstupňované požadované hodnoty
Výstupní rozsahy pro běžné průmyslové a normované signály jako 0 - 10 v a 4 - 20 mA
Relativní přesnost: Min. -16 LSB / max. +16 LSB
Teplotní posun plného rozsahu stupnice ±1 ppm / °C.
Doba transformace: 10–12 µs pro rychlý výstup D/a v řídicích a regulačních aplikacích
CAN rozhraní přes 9-pólovou D-SUB zásuvku
Podpora CAN 2.0A a CAN 2.0B
Galvanicky oddělené rozhraní CAN až 500 V.
Otevřený protokol CAN k integraci do stávajících architektur sběrnice CAN
Režim Auto-TX/RX pro automatické zpracování paketů CAN
Rozhraní USB-C s rozhraním USB 2.0 / USB 1.1 až 480 Mbit/s.

Technické parametry

Upevnění: Montážní lišta TS 35 x 7,5 mm
Připojení: 16-pólová pružinová lišta WAGO (ochrana proti chybnému zapojení)
Protokol CAN: Otevřený protokol CAN, režim Auto-TX/RX
Bezpečnost: Režim Fail Safe při ztrátě komunikace

Kategorie produktu: konvertor úroveň

Rozhraní: datová sběrnice CAN
USB

Typ: UC-CAN-U-DA2-16ISO

Provozní napětí: 7 V/DC
24 V/DC

Max. provozní teplota: 50 °C

Min. provozní teplota: 10 °C

Provozní napětí: 7 V AŽ 24 V DC

Provozní teplota: 10 do 50 °C

Počet vstupů/výstupů: 2

Počet vstupů: 0 x

Počet výstupů: 2 x

Rozm.: (š x v) 22.5 mm x 120 mm

Max. odběr proudu: 130 mA

V: 120 mm

Šířka: 22.5 mm

Číslo výrobce: UC-CAN-U-DA2-16ISO

Provedení: 2kanálový modul CAN-Bus D/a (16-bitový) s konfiguračním rozhraním USB-C a galvanickým oddělením

Výstupy: 2 x analogový výstup (galvanicky oddělený, rozlišení 16 bitů)

Rozhraní: CAN bus (5-pólový Phoenix contact)
USB (USB-C pro konfiguraci)

Příkon proudu: 130 mA

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3796602 Deditec UC-CAN-U-DA2-16ISO konvertor úroveň datová sběrnice CAN, USB, vstupy počet vstupů: 0 x, výstupy Počet výstupů: 2

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3796602 Deditec UC-CAN-U-DA2-16ISO konvertor úroveň datová sběrnice CAN, USB, vstupy počet vstupů: 0 x, výstupy Počet výstupů: 2

Popis

UC-CAN 16-bitový D/a převodník je 2kanálový CAN Bus modul pro přesný výstup analogových hodnot v průmyslové, automatizační, měřicí a regulační technice. Jako měnič CAN-D/a převádí modul CAN komunikaci v analogových napěťových nebo proudových signálech a poskytuje dva galvanicky oddělené výstupy D/a s rozlišením 16 bitů. Podporovány jsou 0 - 5 v, 0 - 10 v, ±5 v, ±10 v, 0 - 20 mA, 4 - 20 mA a 0 - 24 mA. Doba transformace 10–12 µs umožňuje časově kritické ovládání a regulaci, jako jsou pohony, ventily, frekvenční měniče, zkušební stanice a distribuované CAN systémy.
