Name: Deditec UC-CAN-U-AD2-16ISO vstupní modul datová sběrnice CAN, USB, vstupy počet vstupů: 2 x, výstupy Počet výstupů: 0 x,
Brand: Deditec
SKU: 3796603
Availability: BackOrder

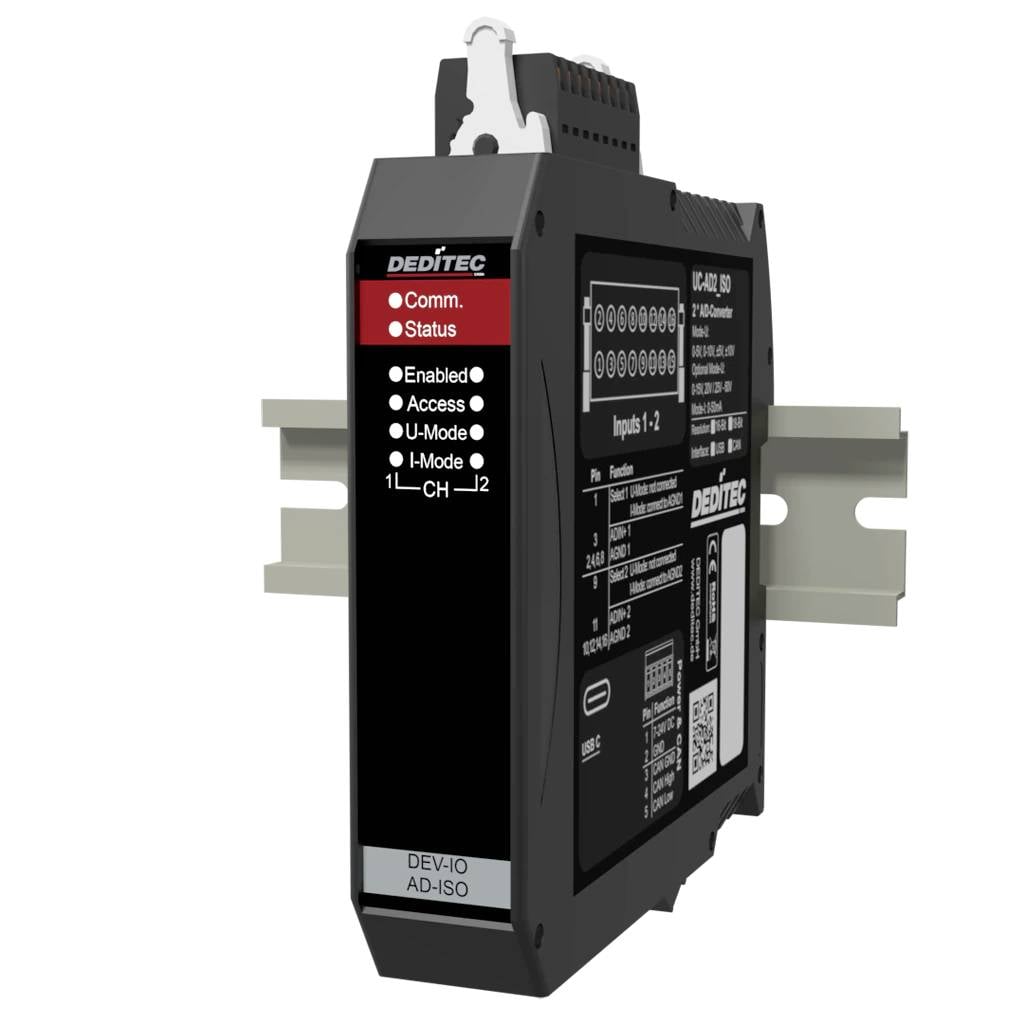

Černý průmyslový izolační modul DEDITEC na DIN lištu s komunikačními a stavovými LED diodami a označenými vstupy 1-2.

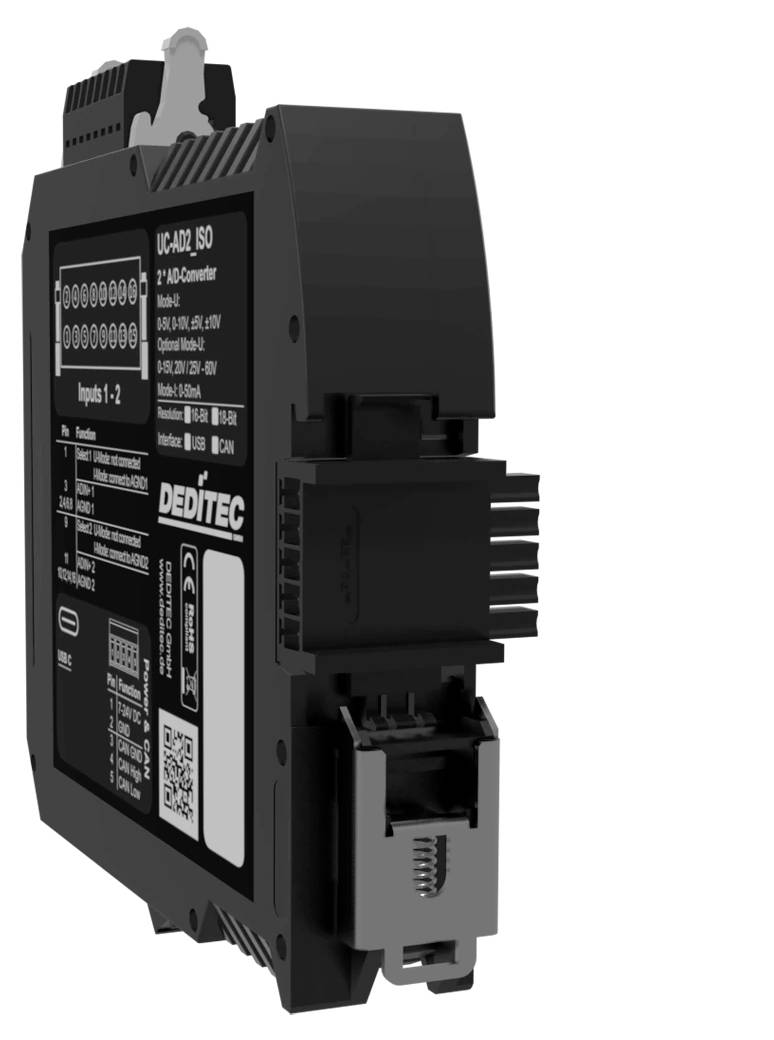

Černý průmyslový modul převodníku signálu na DIN lištu se značkou DEDTEC a svorkovnicí, zobrazený na bílém pozadí.

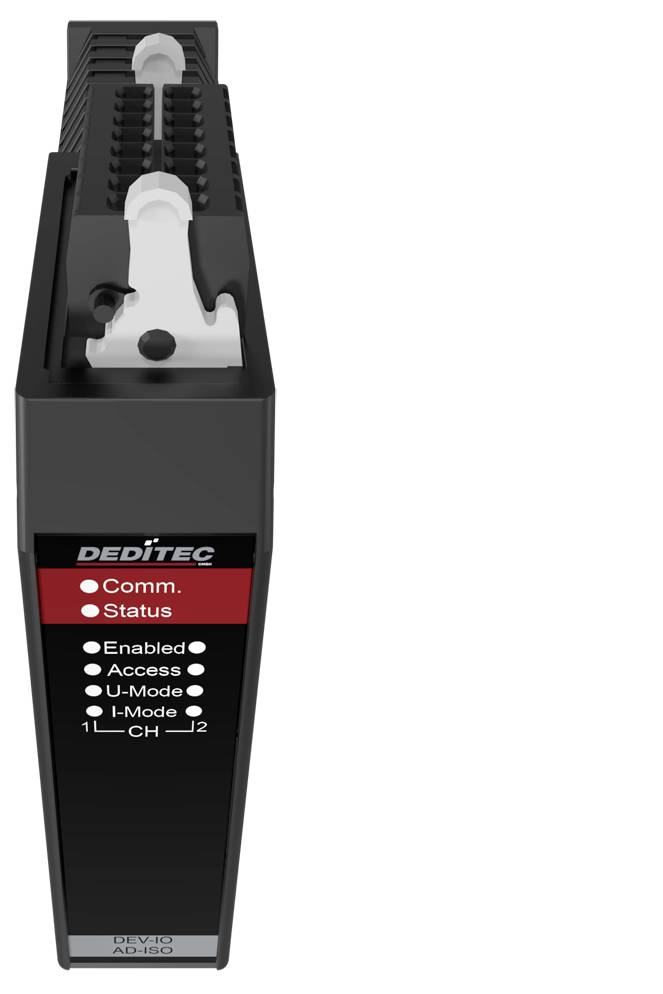

Černý průmyslový řídicí modul značený 'PEDITEC' s indikátory Comm., Status, Enabled, Access, U-Mode, I-Mode a CH.

1/3

Datasheety: (PDF)

Označení výrobce:

Objednací číslo:

Doručení: St 4. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (15 871,90 Kč / kus)

15 871,90 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Průmyslový modul CAN 16 bit a/D s galvanickým oddělením vhodný pro zkušební stavy - s konfiguračním rozhraním USB

CAN rozhraní podle ISO 11898
Otevřený protokol CAN (RAW CAN)
Automatický režim vysílání / příjmu (TX/RX)
Galvanicky oddělené až do 500 V.
Rozhraní USB 2.0 až 480 Mbit/s.
Rychlé uvedení do provozu díky integraci Plug and Play
Provedení: single ended
Rozlišení 16 bitů na každém kanálu
ROZSAH NAPĚTÍ 0-5 V, 0-10 V, 0-20 V, 0-40 V, ±5 V, ±10 V, ±20 V, ±40 V.
0-20 mA, 4-20 mA, 0-24 mA
Galvanické oddělení kanálu na kanál: Max. 1 kV AC
Galvanické oddělení pro napájení: Max. 500 V.
Rychlost konverze a/D převodník: 4 µs
Montáž na montážní lištu 35 mm x 7,5 mm
Provozní teplota: +10 °C až +50 °C (rozšířený teplotní rozsah na vyžádání)
Vhodné pro typické průmyslové prostředí v interiéru i skříňových rozvaděčích

Technické parametry

Galvanické oddělení: Až 1 kV AC (kanál na kanál)
Doba transformace a/D převodník: 4 µs
Montáž: DIN lišta (35 x 7,5 mm)

Kategorie produktu: vstupní modul

Rozhraní: datová sběrnice CAN
USB

Typ: UC-CAN-U-AD2-16ISO

Provozní napětí: 12 V/DC
24 V/DC

Max. provozní teplota: 50 °C

Min. provozní teplota: 10 °C

Provozní napětí: 12 až 24 V DC

Provozní teplota: 10 do 50 °C

Počet vstupů/výstupů: 2

Počet vstupů: 2 x

Počet výstupů: 0 x

Rozm.: (š x v) 22.5 mm x 120 mm

Max. odběr proudu: 100 mA

V: 120 mm

Šířka: 22.5 mm

Číslo výrobce: UC-CAN-U-AD2-16ISO

Provedení: Modul pro montáž na lištu (DIN-Rail) s galvanickým oddělením

Vstupy: 2 analogové vstupy (single ended, rozlišení 16 bitů)

Rozhraní: CAN-Bus (otevřené CAN rozhraní / Auto-RX / TX-Modus)
USB (pro konfiguraci pomocí ICT-Tool)

Příkon proudu: 60 mA

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3796603 Deditec UC-CAN-U-AD2-16ISO vstupní modul datová sběrnice CAN, USB, vstupy počet vstupů: 2 x, výstupy Počet výstupů: 0 x,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3796603 Deditec UC-CAN-U-AD2-16ISO vstupní modul datová sběrnice CAN, USB, vstupy počet vstupů: 2 x, výstupy Počet výstupů: 0 x,

Popis

UC-CAN a/D modul nabízí 2 galvanicky oddělené 16/18-bitové vstupy pro přesné měření napětí a proudů přes otevřené rozhraní CAN. Ideální ideal pro průmyslové aplikace a zkušební stolice, např. Pro snímání signálů senzorů nebo pro monitorování procesních veličin. Díky režimu Auto-RX/TX a odolnému designu je modul ideální pro spolehlivá měření v systémech založených na CAN.
