Name: Deditec UC-CAN-U-AD16-16I vstupní modul datová sběrnice CAN, USB, vstupy počet vstupů: 16 x, výstupy Počet výstupů: 0 x,
Brand: Deditec
SKU: 3796605
Availability: BackOrder

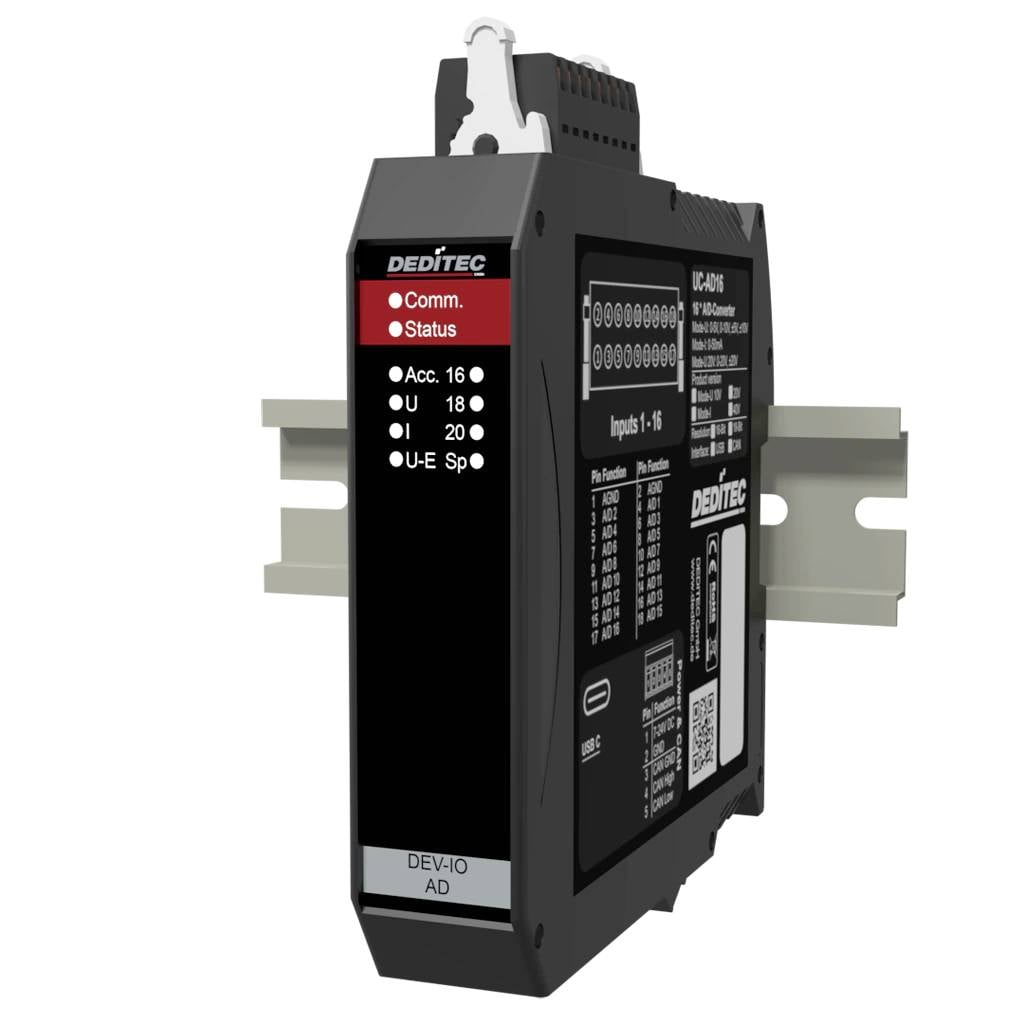

Černý průmyslový modul na DIN lištu s nálepkou 'DEDITEC' se stavovými LED diodami a 'DEV-IO AD' na čelní straně.

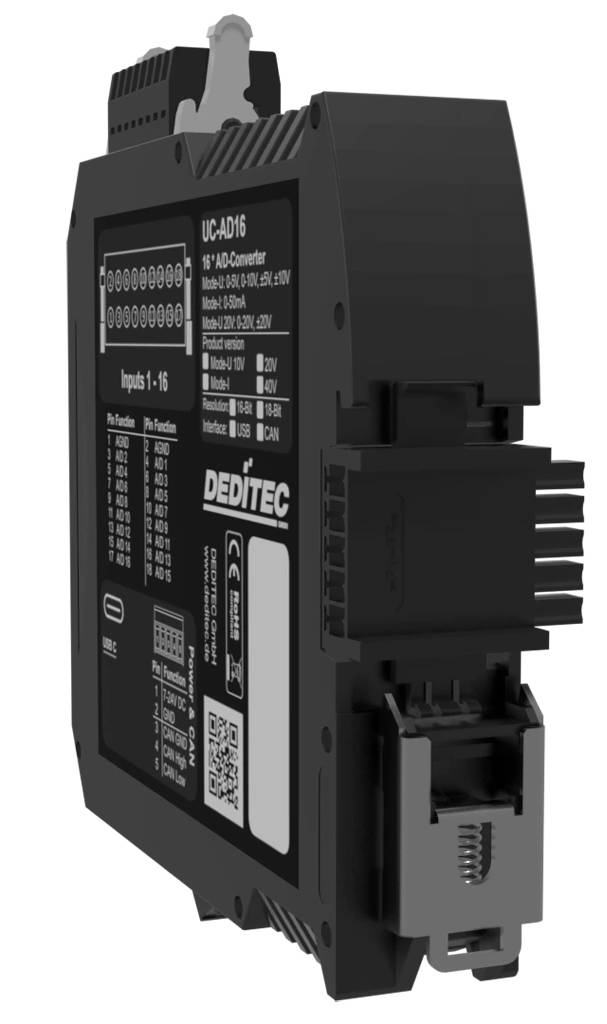

Černý průmyslový modul DEDITEC UC-AD16 s popisanými terminálními připojeními a zástrčkovým konektorem

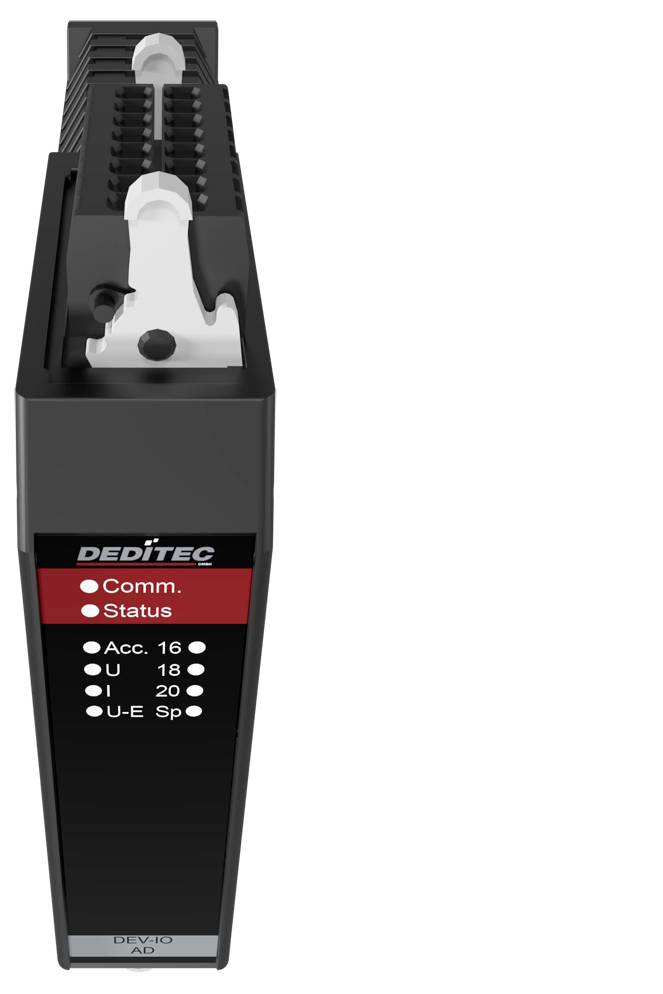

Černý průmyslový modul se stavovými indikátory a označenými LED diodami, značky „DEDITEC", zobrazený z přední strany s konektorovými sloty nahoře a popisky Comm., Status, Acc. 16, U 18, I 20, U-E Sp.

1/3

Datasheety: (PDF)

Označení výrobce:

Objednací číslo:

Doručení: St 4. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (13 830,58 Kč / kus)

13 830,58 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

UC-CAN 16-bit a/D převodník (I-Mode) - 16-kanálový CAN-Bus modul - s konfiguračním rozhraním USB

16-kanálový a/D převodník pro analogové signály proudu
Rozlišení v závislosti na variantě: 16-bitové pro každý kanál
CAN bus modul s CAN 2.0A/CAN 2.0B
Otevřený protokol CAN pro integraci do vlastních systémů
Galvanicky oddělené rozhraní CAN až 500 V.
Přídavné USB-C rozhraní pro uvedení do provozu, servis a přímý přístup modulu
A/D filtr pro vyhlazení poruch v měřeném signálu
Funkce Event Control pro snadné přihlášení tam, kde je to vhodné, do paměti modulu
Napájecí napětí +12 v až +24 v DC
Montáž na DIN lištu pro použití v elektrickém rozvaděči
CAN rozhraní přes 9-pólovou D-SUB zásuvku
Podpora CAN 2.0A a CAN 2.0B
CAN přenosová rychlost od 10 kbit/s až 1 Mbit/s.
Otevřený CAN protokol pro řídicí, zkušební a měřicí systémy
Režim Auto TX/RX pro automatické zpracování paketů CAN
USB-C jako přídavný přístup pro parametrizaci, testování a servis
16 analogové a/D kanály v jednologovém provedení
16-bitová verze pro rozsah měření napětí a proudu
Vhodné pro snímání analogových signálů senzorů v měřicích a automatizovaných obvodech
Vstupní odpor: Více než 500 kOhm
Rychlost konverze a/D převodník: 4 µs

Technické parametry

Připojení systému: WAGO® pružinové svorky odolné proti vibracím
Montáž: DIN lišta (35 mm x 7,5 mm)

Kategorie produktu: vstupní modul

Rozhraní: datová sběrnice CAN
USB

Typ: UC-CAN-U-AD16-16I

Provozní napětí: 12 V/DC
24 V/DC

Max. provozní teplota: 50 °C

Min. provozní teplota: 10 °C

Provozní napětí: 12 V AŽ 24 V DC

Provozní teplota: 10 do 50 °C

Počet vstupů/výstupů: 46

Počet vstupů: 16 x

Počet výstupů: 0 x

Rozm.: (š x v) 22.5 mm x 120 mm

Max. odběr proudu: 250 mA

V: 120 mm

Šířka: 22.5 mm

Číslo výrobce: UC-CAN-U-AD16-16I

Provedení: Analogový vstupní modul I/o s galvanickým oddělením pro montáž na DIN lištu

Vstupy: 16 analogových vstupů (rozlišení 16 bitů)

Rozhraní: CAN-Bus (přes 9-pólovou D-Sub zásuvku)
USB-C (pro konfiguraci a diagnostiku)

Příkon proudu: 80 mA

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3796605 Deditec UC-CAN-U-AD16-16I vstupní modul datová sběrnice CAN, USB, vstupy počet vstupů: 16 x, výstupy Počet výstupů: 0 x,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3796605 Deditec UC-CAN-U-AD16-16I vstupní modul datová sběrnice CAN, USB, vstupy počet vstupů: 16 x, výstupy Počet výstupů: 0 x,

Popis

UC-CAN-u-AD16-16 je průmyslový 16-kanálový CAN bus modul pro decentralizované snímání analogových signálů. Modul UC-CAN-u-AD16-16 poskytuje 16 single ended a/D kanálů a je k dispozici s rozlišením 16 bitů. Naměřené hodnoty se přenášejí přes CAN 2.0A/2.0B s otevřeným CAN protokolem a automatickým TX/RX režimem. Galvanické oddělení až 500 v, softwarový a/D filtr a Event Control podporují použití v průmyslovém sběru naměřených dat, testovacích zařízeních, monitorování strojů a automatizačních systémech založených na CAN.

Tento text byl přeložen strojově.
