Deditec UC-CAN-E-R16_3A UC-CAN-E-R16_3A Relé modul CAN, Ethernet Počet digitálních vstupů: 16 Počet digitálních vstupů:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Relé modul
Rozhraní
CAN
Ethernet
Počet reléových výstupů
16
Typ
UC-CAN-E-R16_3A
Provozní napětí
12 V/DC
24 V/DC
Datasheety: (PDF)
Počet
Celková cena (8 747,93 Kč / kus)
8 747,93 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
CAN bus reléový modul se 16 digitálními výstupy (3 a) - s ethernetovým konfiguračním rozhraním
- Ethernet 10/100 Mbit/s
- Podporované protokoly: HTTP, UDP, TCP, DHCP, Modbus-TCP
- Ovládání: Rozhraní API pro Windows a Linux (knihovna ovladačů DELIB), rozhraní Command Line, otevřený TCP protokol, Modbus TCP
- Možnost šifrované komunikace přes Ethernet
- Otevřený standardní nebo Modbus TCP protokol
- Webové rozhraní a App (smartphone a tablet)
- Galvanicky oddělené až do 1,5 kV
- CAN rozhraní podle ISO 11898
- Otevřený protokol CAN (RAW CAN)
- Automatický režim vysílání/příjmu
- Galvanicky oddělené až do 500 V.
- Typ: Spínací kontakt (NO)
- Max. SPÍNACÍ NAPĚTÍ 48 V AC/DC
- Max. SPÍNACÍ PROUD 3 A AC/DC
- Max. PŘEPRAVNÍ PROUD 3 A AC/DC
- Max. spínací výkon: 90 W
- Funkce Timeout ochrany (lze konfigurovat pomocí softwaru)
- Stavová LED pro každý výstup
Technické parametry
- Galvanické oddělení (až 500 v k rozhraní CAN)
- Zásuvná spojovací technika (pružinové svorky WAGO nebo šroubové svorky Phoenix Phoenix)
- Podporovaný průřez kabelu: 0,14 mm² do 1,5 m²
- Provozní teplota: +10 °C... +50 °C
- Kategorie produktu
Relé modul
- Rozhraní
CAN
Ethernet
- Typ
UC-CAN-E-R16_3A
- Provozní napětí
12 V/DC
24 V/DC
- Provozní napětí
12 V AŽ 24 V DC
- V
120 mm
- Délka
111 mm
- Šířka
22.5 mm
- Moduly (max.)
1
- Počet digitálních vstupů
0
- Počet digitálních vstupů
0
- Počet digitálních vstupů
16
- Počet reléových výstupů
16
- Rozm.
(d x š x v) 111 x 22.5 x 120 mm
- Kontrolní LED diody
Ano
- Číslo výrobce
UC-CAN-E-R16_3A
- Montáž
Nosné lišty / montážní lišty (DIN lišta 35 x 7,5 mm)
- Výkon relé
3 A
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3796616 Deditec UC-CAN-E-R16_3A UC-CAN-E-R16_3A Relé modul CAN, Ethernet Počet digitálních vstupů: 16 Počet digitálních vstupů:
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3796616 Deditec UC-CAN-E-R16_3A UC-CAN-E-R16_3A Relé modul CAN, Ethernet Počet digitálních vstupů: 16 Počet digitálních vstupů:
Popis

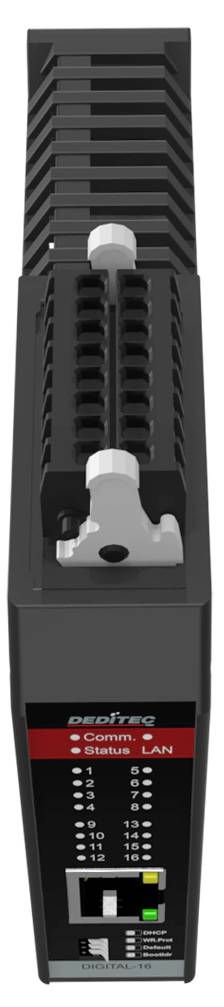

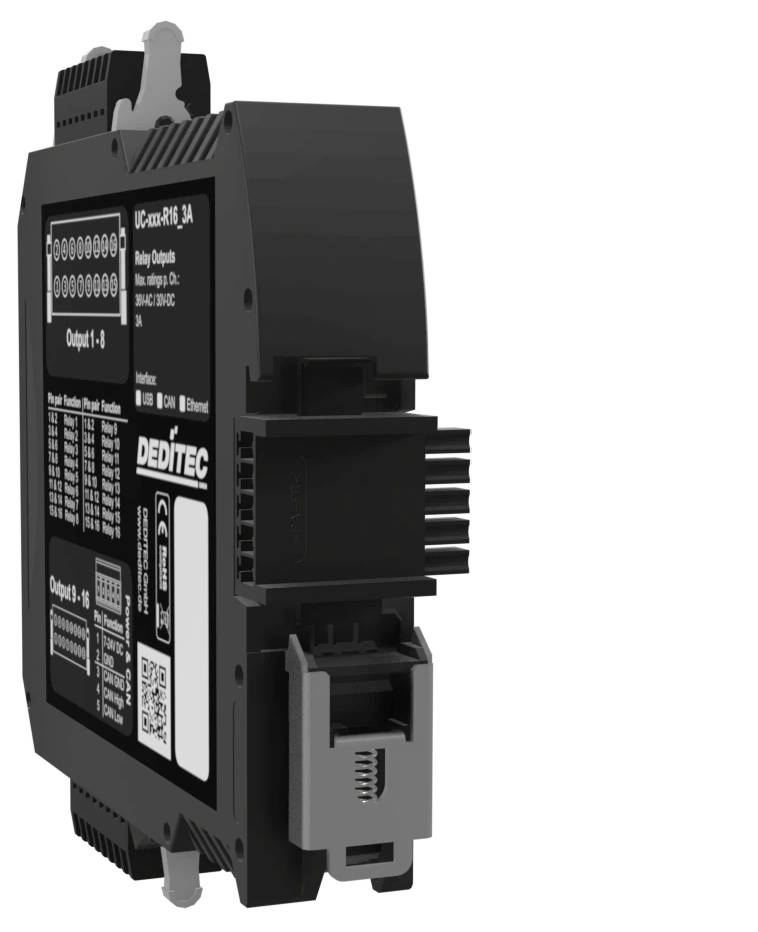

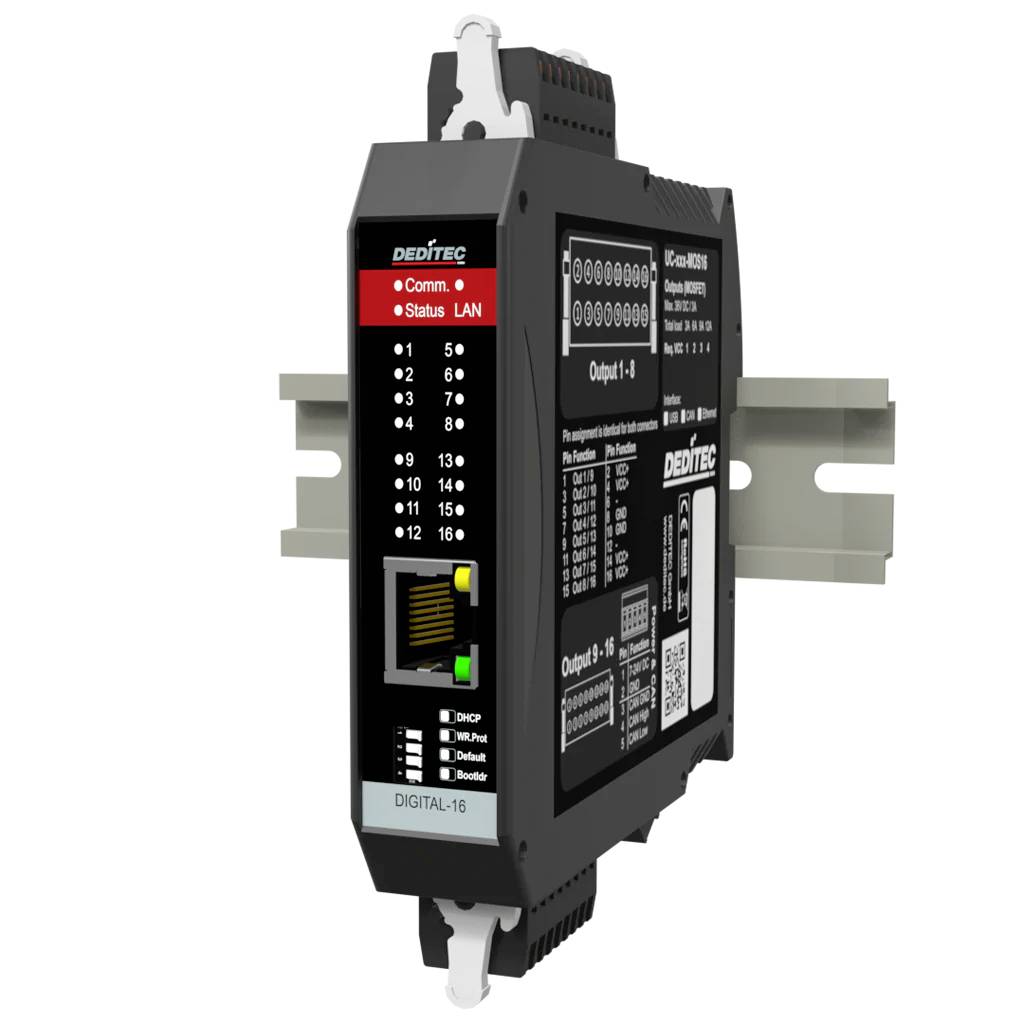

UC-CAN-E-R16_3A je inteligentní CAN Bus relé modul s 16 digitálními výstupy (3 a), ideální pro ideal spínání zátěže v průmyslových aplikacích. Relé nabízejí vysokou bezpečnost a galvanické oddělení. Typickými oblastmi použití jsou zkušební stanice pro řízení aktorů a automatizační systémy, ve kterých je třeba spolehlivě spínat digitální signály přes CAN.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Funkce M2M
- Automatický režim CAN-RX/TX
- RAW CAN
- Protokol J1939
- Bezplatný konfigurační a testovací software
- Ethernetové konfigurační rozhraní
- Napájecí napětí +7 v až +24 v DC
- Zásuvná pružinová lišta s blokovací mechanikou
- Montáž na montážní lištu 35 mm x 7,5 mm
- Provozní teplota: +10 °C až +50 °C (rozšířený teplotní rozsah na vyžádání)
- Vhodné pro typické průmyslové prostředí v interiéru i skříňových rozvaděčích
Obsah balení
- 5-pólový konektor
- 2x 16-pólový konektor
- Ovládací nástroj pro konektory Wago. WAGO
- Spojka DIN-Rail
Požadavky na systém
- Windows, Linux
