Name: Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A převodník CAN, USB-C Počet digitálních vstupů: 0 Počet digitálních vst
Brand: Deditec
SKU: 3796613
Availability: BackOrder

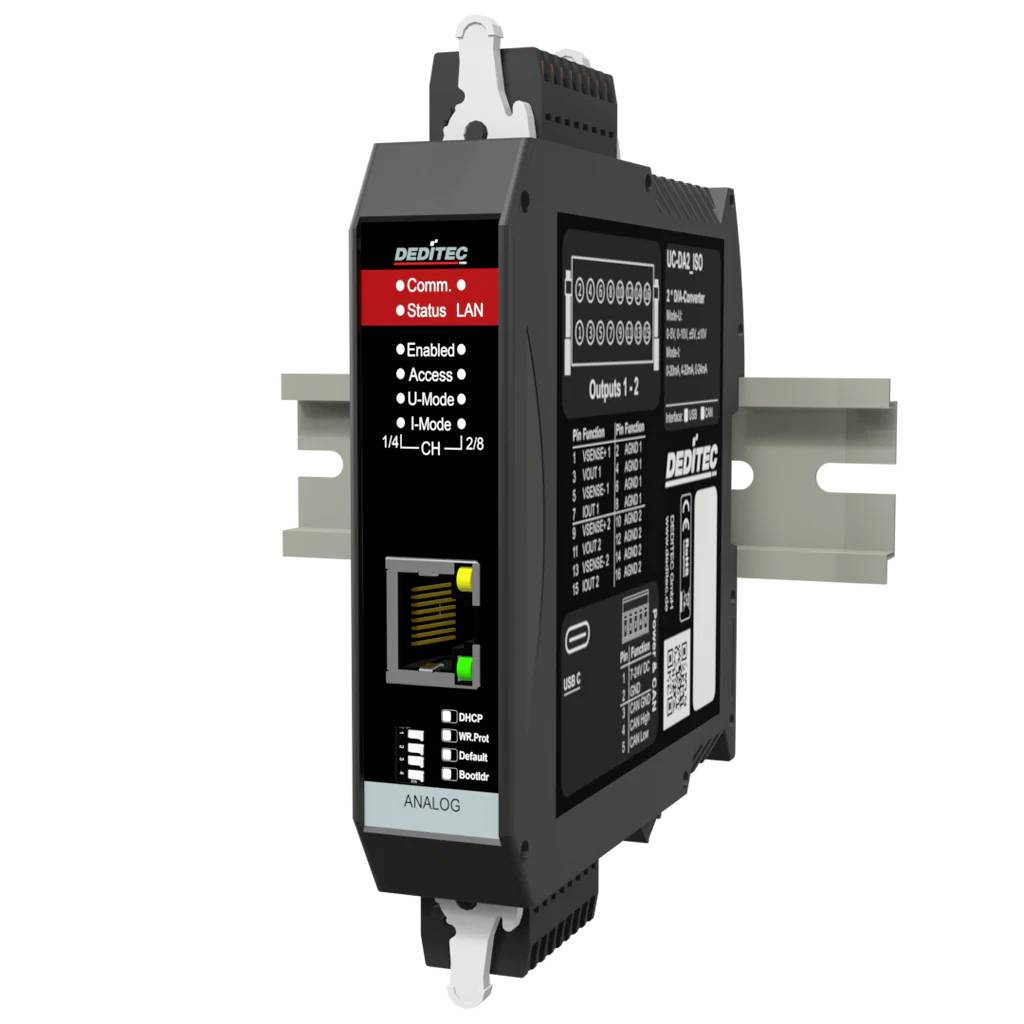

Černý průmyslový síťový modul na DIN lištu s červenými stavovými LED diodami, portem Ethernet a nálepkou „DEDiTEC", zobrazený v 3D pohledu produktu.

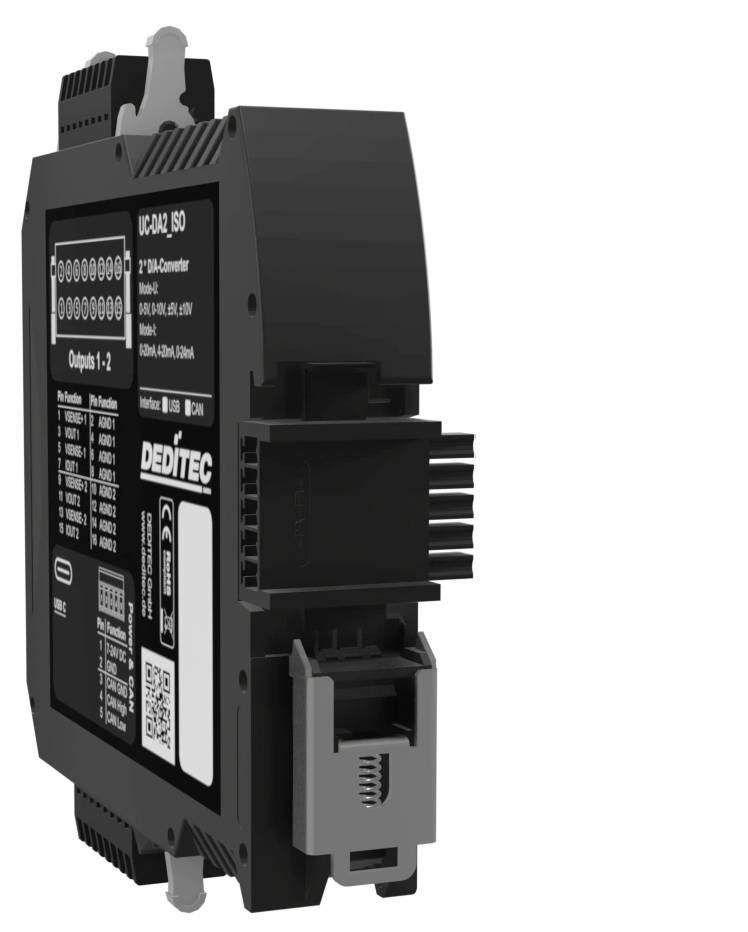

Černý průmyslový elektronický modul na DIN lištu s konektorovým portem a vytiskanými štítky, zobrazený v tříčtvrtinovém pohledu na bílém pozadí.

Přední pohled na černou distribuční jednotku napájení nebo síťové zařízení Dell EMC s více porty a stavovými indikátory LED, označenou „Dell EMC" a „Comms - Status - LAN".

1/3

Kategorie produktu

D/A převodník

Rozhraní

CAN

USB-C

Počet reléových výstupů

Typ

UC-CAN-E-DA2-16ISO

Provozní napětí

24 V/DC

Datasheety: (PDF)

Označení výrobce:

Objednací číslo:

Doručení: St 4. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (13 731,40 Kč / kus)

13 731,40 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

UC-CAN 16-bitový D/a převodník - 2kanálový CAN-Bus modul s galvanickým oddělením - s ethernetovým konfiguračním rozhraním

Ethernet 10/100 Mbit/s
Podporované protokoly: HTTP, UDP, TCP, DHCP, Modbus-TCP
Ovládání: Rozhraní API pro Windows a Linux (knihovna ovladačů DELIB), rozhraní Command Line, otevřený TCP protokol, Modbus TCP
Možnost šifrované komunikace přes Ethernet
Otevřený standardní nebo Modbus TCP protokol
Webové rozhraní a App (smartphone a tablet)
Připojení přes Wi-Fi
Funkce WPS
Měnič CAN D/a pro analogový přenos požadované hodnoty přes sběrnici CAN
2 D/a kanály, vždy s rozlišením 16 bitů
VÝSTUPY NAPĚTÍ: 0 - 5 V, 0 - 10 V / 0 - 10 V, ±5 V, ±10 V.
Proudové výstupy: 0 - 20 mA, 4 - 20 mA, 0 - 24 mA
Galvanické oddělení kanálů D/a mezi sebou až do max. 1000 v AC
Galvanické oddělení pro napájení až 500 v AC
CAN 2.0A / CAN 2.0B s přenosovou rychlostí 10 kbit/s až 1 Mbit/s.
Otevřený protokol CAN a režim Auto-TX/RX
Doba transformace D/a převodníku: 10–12 µs
Napájecí napětí +12 v až +24 v DC
Montáž na montážní lištu 35 x 7,5 mm
Dva analogové výstupy D/a pro přesné signály napětí a proudu přes sběrnici CAN
Rozlišení 16 bitů pro jemně odstupňované požadované hodnoty
Výstupní rozsahy pro běžné průmyslové a normované signály jako 0 - 10 v a 4 - 20 mA
Relativní přesnost: Min. -16 LSB / max. +16 LSB
Teplotní posun plného rozsahu stupnice ±1 ppm / °C.
Doba transformace: 10–12 µs pro rychlý výstup D/a v řídicích a regulačních aplikacích
CAN rozhraní přes 9-pólovou D-SUB zásuvku
Podpora CAN 2.0A a CAN 2.0B
Galvanicky oddělené rozhraní CAN až 500 V.
Otevřený protokol CAN k integraci do stávajících architektur sběrnice CAN
Režim Auto-TX/RX pro automatické zpracování paketů CAN

Technické parametry

Galvanické oddělení: Až 500 v (oddělené proti systému a mezi sebou)
Zvláštní vlastnosti: Podporuje M2M (Machine-to-Machine) a Event Control pro autonomní zpracování signálu.

Kategorie produktu: D/A převodník

Rozhraní: CAN
USB-C

Typ: UC-CAN-E-DA2-16ISO

Provozní napětí: 24 V/DC

Provozní napětí: 7 V DC AŽ 24 V DC

V: 120 mm

Délka: 111 mm

Šířka: 22.5 mm

Moduly (max.): 64

Počet digitálních vstupů: 0

Počet digitálních vstupů: 0

Počet digitálních vstupů: 0

Počet reléových výstupů: 0

Rozm.: (d x š x v) 111 x 22.5 x 120 mm

Kontrolní LED diody: Ano

Číslo výrobce: UC-CAN-E-DA2-16ISO

Montáž: DIN lišta (nosná lišta 35 x 7,5 mm) s volitelnou přípojkou T-Bus / DIN-Rail pro napojení na sběrnici

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A převodník CAN, USB-C Počet digitálních vstupů: 0 Počet digitálních vst

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3796613 Deditec UC-CAN-E-DA2-16ISO UC-CAN-E-DA2-16ISO D/A převodník CAN, USB-C Počet digitálních vstupů: 0 Počet digitálních vst

Popis

UC-CAN 16-bitový D/a převodník je 2kanálový CAN Bus modul pro přesný výstup analogových hodnot v průmyslové, automatizační, měřicí a regulační technice. Jako měnič CAN-D/a převádí modul CAN komunikaci v analogových napěťových nebo proudových signálech a poskytuje dva galvanicky oddělené výstupy D/a s rozlišením 16 bitů. Podporovány jsou 0 - 5 v, 0 - 10 v, ±5 v, ±10 v, 0 - 20 mA, 4 - 20 mA a 0 - 24 mA. Doba transformace 10–12 µs umožňuje časově kritické ovládání a regulaci, jako jsou pohony, ventily, frekvenční měniče, zkušební stanice a distribuované CAN systémy.
